Celtic -DS Platinum 3.16 [34/55] Конструктивное исполнение дымохода здания показано на рис 17 требования к элементам дымохода здания
![Celtic -DS Platinum 3.20 [34/55] Конструктивное исполнение дымохода здания показано на рис 17 требования к элементам дымохода здания](/views2/1471616/page34/bg22.png)
Дымоход здания должен отвечать требованиям СНиП и обеспечивать:
— теплозащиту стенок канала дымохода одинаковую со всех сторон ;
— теплозащиту стенок канала дымохода по всей высоте;
— длина соединительной трубы от котла до дымохода не более Зм;
— наличие естественной тяги, вне зависимости от времени года, не менее 0,5 мм. вод.
ст. на 1 м высоты дымохода при температуре наружного воздуха минус 20°С и не менее
0,3 мм. вод. ст. на 1 м высоты дымохода при температуре наружного воздуха плюс 20°С;
— достаточное сечение канала дымохода по обеспечению отвода полного объема
продуктов сгорания при соответствующей тепловой мощности котла;
— соединения соединительной трубы с котлом и дымоходом съемные. Это необходимо
для удобства ревизии труб дымохода.

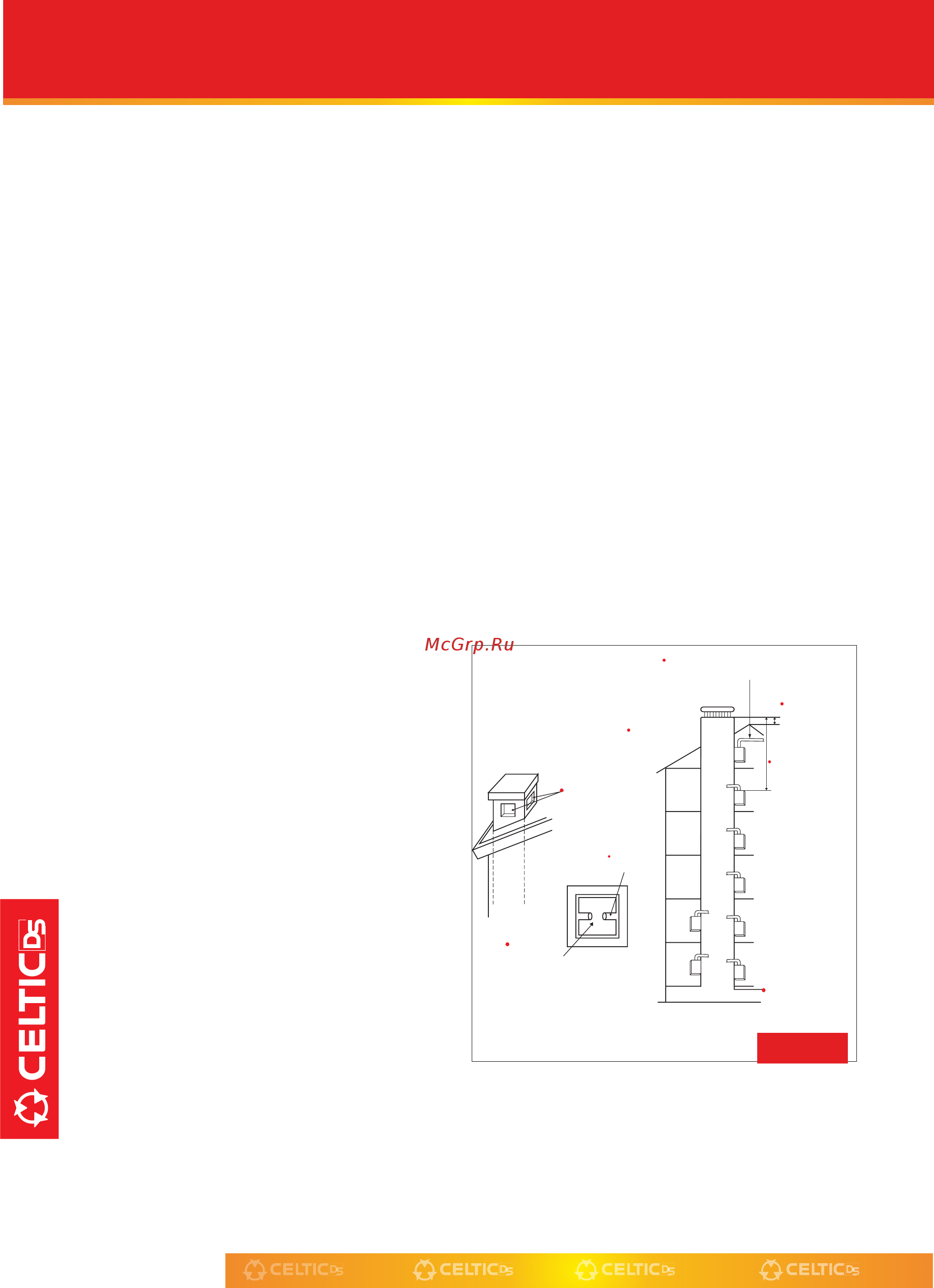

Конструктивное исполнение дымохода здания показано на рис. 17
Требования к элементам дымохода здания.
— Дымоход должен быть вертикальным без уступов. Стенки дымового канала
выполняются из нержавеющей стали- 0,5 мм или оцинковонной жести, толщиной 0,5-0,8 мм,
а так же в блоках из прочных, плотных и несгораемых материалов. Рекомендуется
применение материалов на базе
современных технологий.
— На всем протяжении дымовой канал
должен быть герметичным по отношению
к жилым и нежилым помещениям и другим
постройкам здания.
— Тепловые потери температуры
продуктов сгорания в дымовом канале
должны быть в пределах от 5 до 10°С на
1м высоты. На выходе в атмосферу
температура продуктов сгорания не менее
60°С. Минимальная тяга в трубе дымохода
должна поддерживаться от минус 2 до
минус 3 мм.вод.ст.
— Конструкция дымохода должна
удовлетворять требованиям Правил
пожарной безопасности.
1.
2.
3.
ТРЕБОВАНИЯ К ОБЩЕМУ ДЫМОХОДУ ЗДАНИЯ
Рис. 17
дымоход
(*4 стороны
должны
быть открыты)
здания
дымоход
котла
сечение
полезного
действия
на последнем этаже котел
должен установиться отдельно.
дымоход
здания выше
кровли
с разрывом
1,5м
предпоследний
колел должен
установиться
разрывом
больше 4м
от дымохода
здания
*Не устанавливать
котлы больше
2-х на одном этаже.
*Форма сечения
в дымохд здания
- кругообразная
или прямоугольная
(шхд: 1:1,4)
воздухозаборное
отверстие
Показательный
пример установки
дымохода здания
зона
ветреннего
давления
РУКОВОДСТВО ДЛЯ ПРОЕКТНЫХ ОРГАНИЗАЦИЙ
