Установка котла
1. Установите котел на стену с несгораемой поверхностью,
способная выдержать вес котла, расширительный бак которого заполнен водой (Рис. 7).
2. Нормативная высота помещения не менее 2,0 м. Допускается применить котельную
с меньшей высотой, а забор воздуха в котел выполнить из другого помещения, если
выбор котельной согласован с местными органами надзора, контролирующими
безопасную эксплуатацию газовых аппаратов.
3. Высота установки котла определяется от уровня чистого пола до основания корпуса
котла. Рекомендованная высота установки котла не менее 0,8-1,1 м. (Рис. 7).
4. Расстояние от выступающих частей котла до противоположной строительной
конструкции должно быть не менее 1м.
5. Расстояние от боковой стенки котла, до боковой стенки помещения, должно
обеспечивать удобство выполнения профилактических работ котла. При
невозможности выполнения таких рекомендаций, минимальное расстояние должно
быть не менее 0,2 м (Рис 7).
6. Минимальное расстояние между строительными конструкциями, расположенными
справа и слева от котла, не менее 0,2 м.
Условие эффективной работы приточной и вытяжной вентиляции изложено
в разделе "Общие требования к помещению, где установлен котел" п. 4.

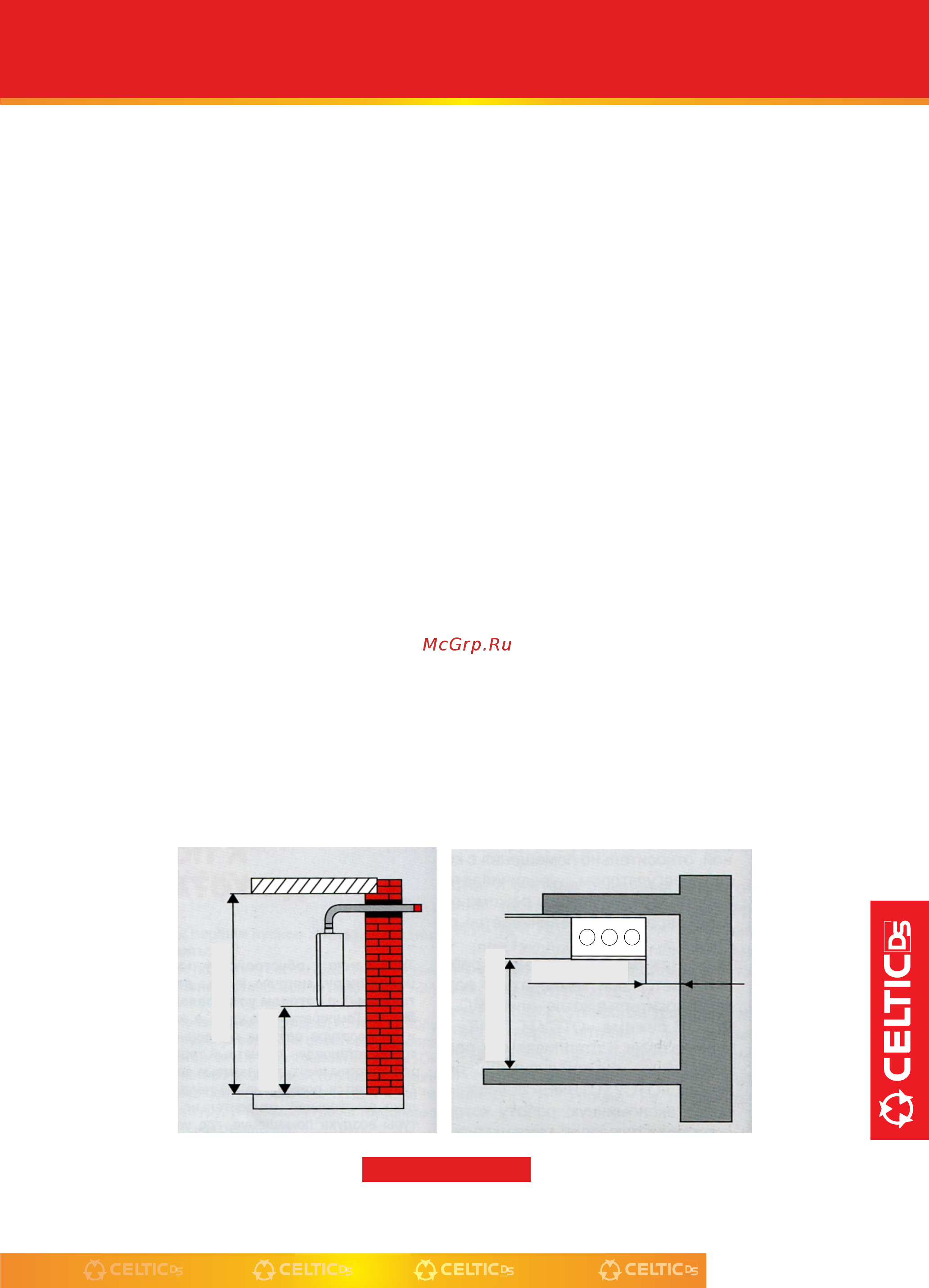

рис. 7
min-2000
800-1100
min-1000
min-200
