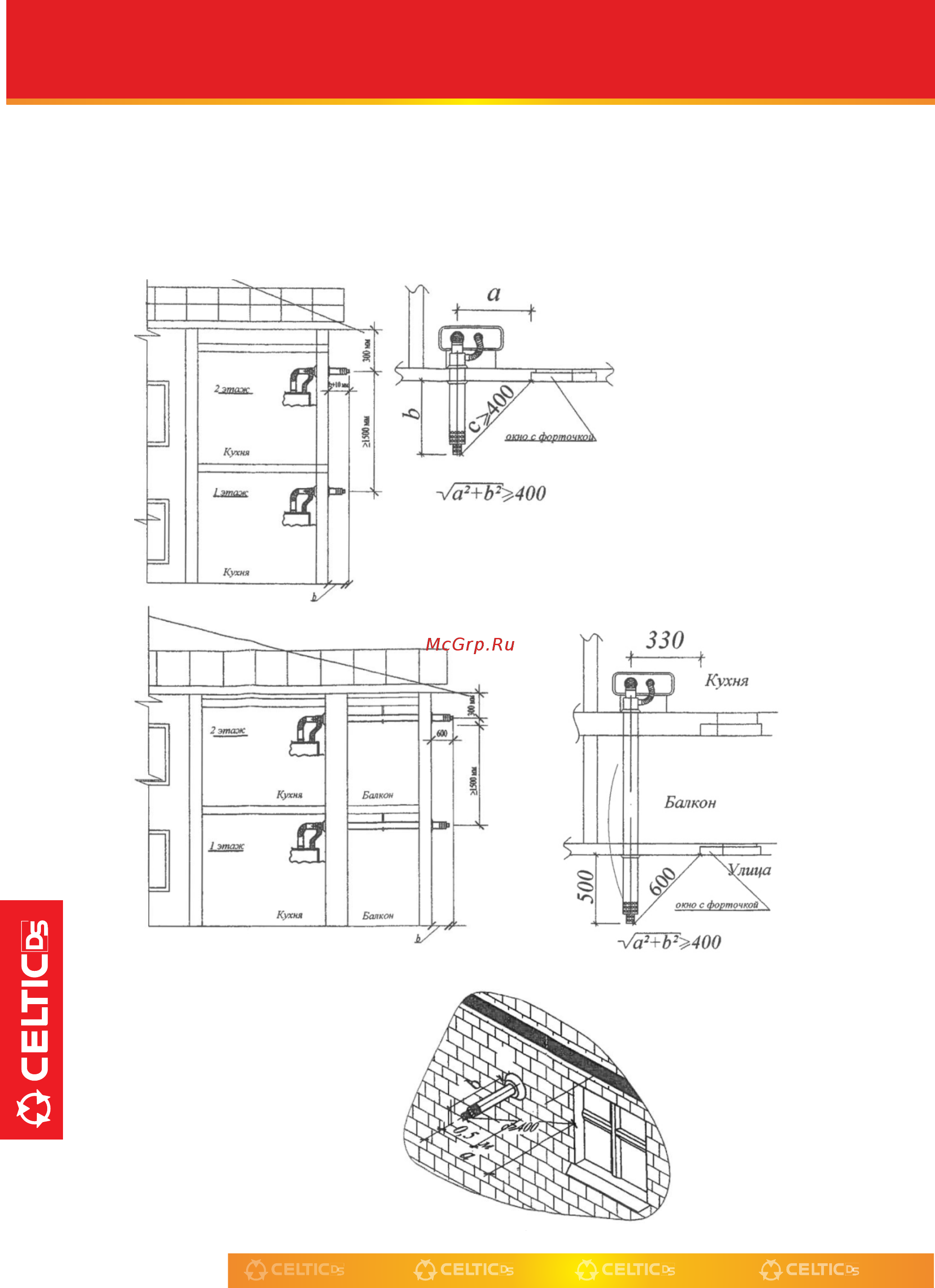

Нормаль по установке коаксиальных дымоходов
на фасаде здания
Фрагмент плана кухни
Аксонометрическая схема
РУКОВОДСТВО ДЛЯ ПРОЕКТНЫХ ОРГАНИЗАЦИЙ
