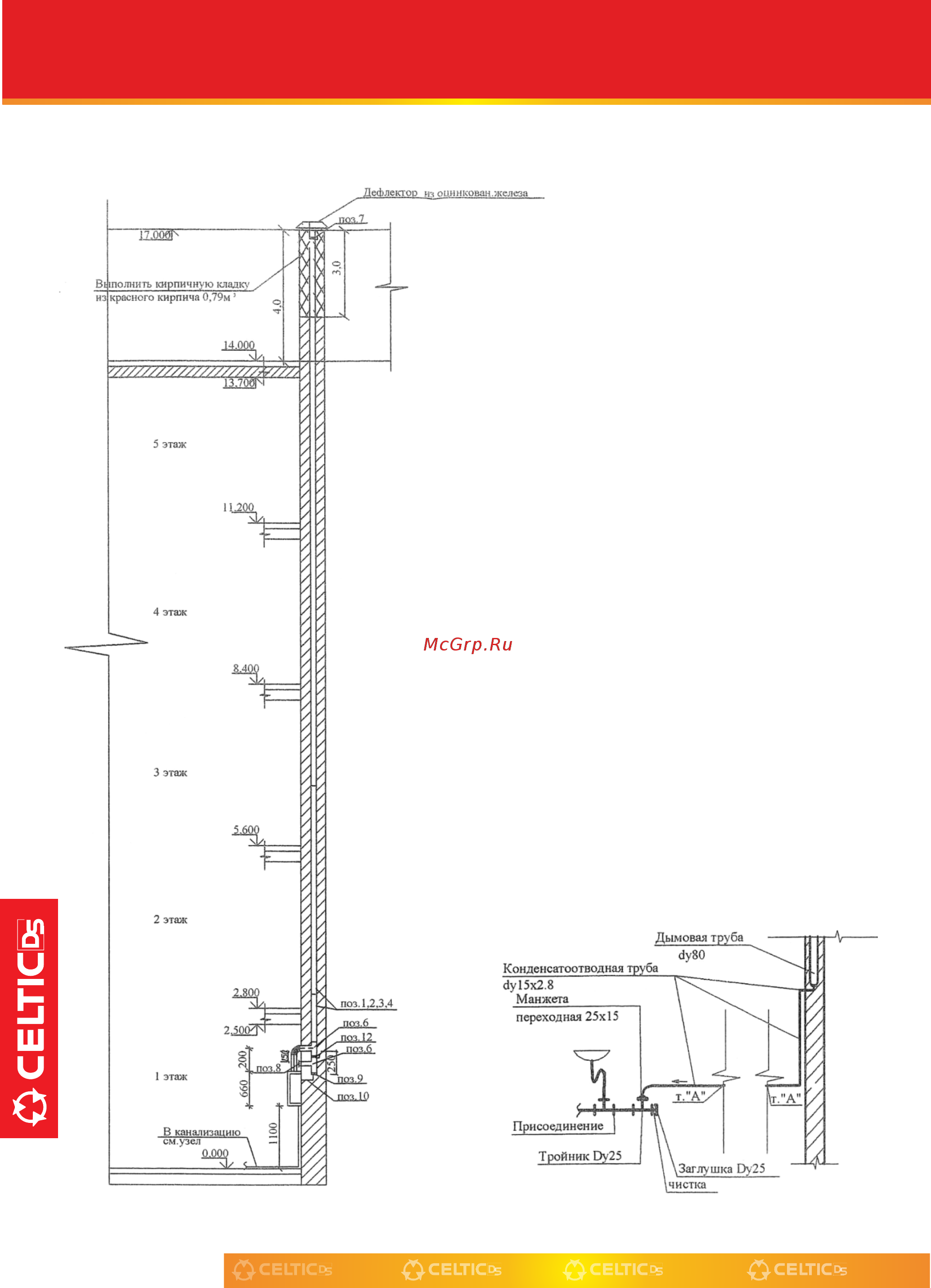

Дымовая одностенная труба d=80
с подключением котла с 1-го этажа
Спецификация
Поз.1-5 –
дымоотводящая труба
Одностенная dy80 из лист.нерж.стали с 1 по 5
этажи;
Поз.6 –
изоляция самоклеющ. Типа «Этафом».
Толщ.-8мм;
Поз.7-8 –
тройник одностен.90˚ из нерж.стали;
Поз.9 –
ревизия-тройник двустен.с крышкой;
Поз.10 –
конденсатоотводчик, dy80 нерж.;
Поз.11 –
труба 15х2.8мм металлопластик для слива
конденсата;
Поз.12 –
Манжета переходная 25х15мм
Примечание.
Все отметки уточнить при монтаже.
При монтаже дымоходов не допускать попадание
стыков в перекрытия.
Проходы дымоотводов, дымоходов через стены
выполнить в гильзах из несгораемого материала.
Монтаж систем дымоудаления и воздухоподачи
сдать представителям технадзора по актам
скрытых работ.
Диаметр рабочего канала
определяется расчетным путем в проекте.
Узел отвода конденсата
(одностенная дымовая труба d=80)
РУКОВОДСТВО ДЛЯ ПРОЕКТНЫХ ОРГАНИЗАЦИЙ
