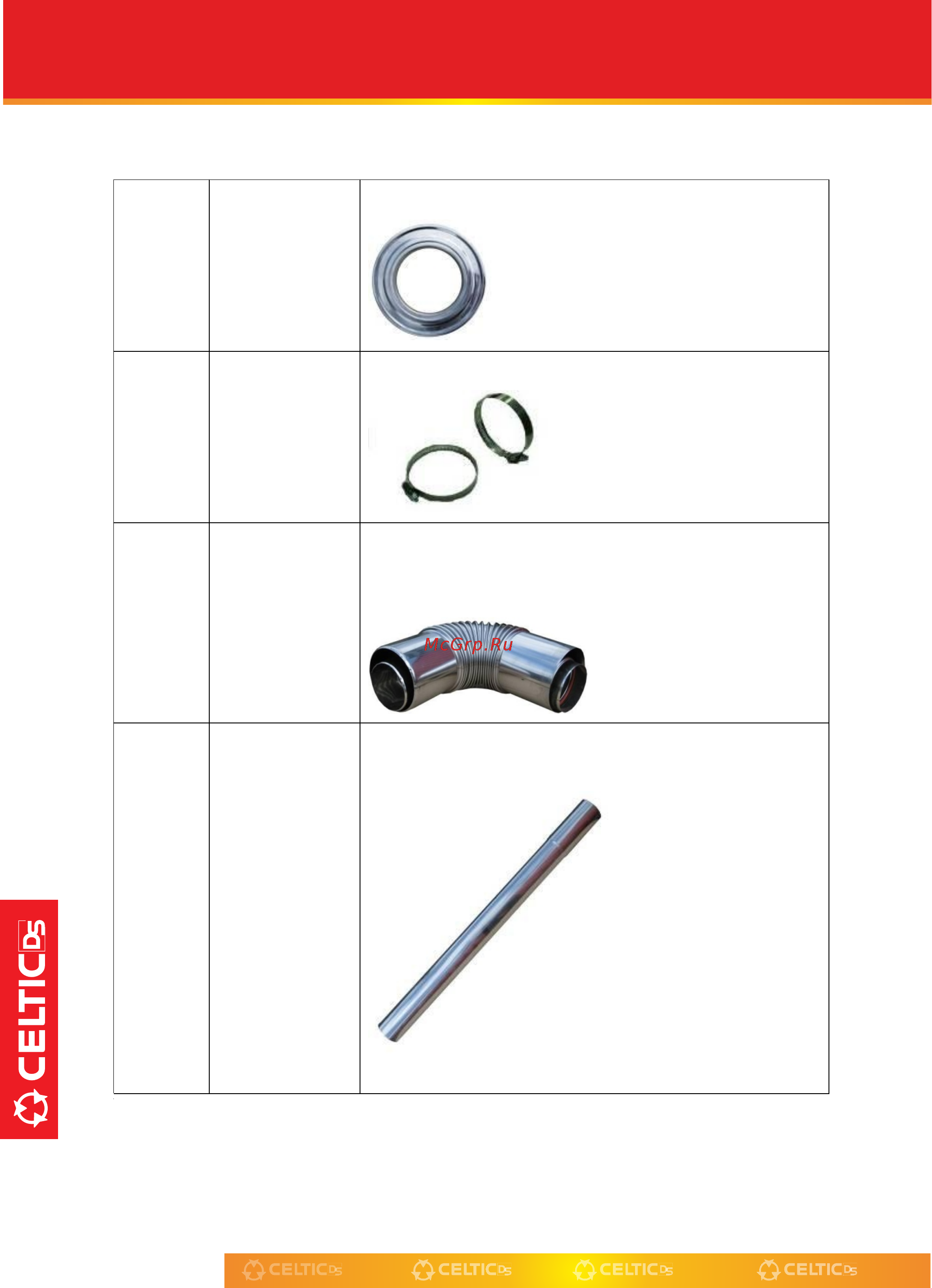

Cs506
5050601
Декоративный фартук Ø 102мм; Ø 180 мм
Cs513
5051301
Хомут Ø
76 мм
cs517
**
5051701
Коаксиальный гофрированный 15-ти складистый отвод L-
300мм вн Ф75мм, нар Ф100мм с телескопической частью
20мм, с
уплотнительными
кольцами
cs501**
5050102
Удлинение из нержавеющей стали с телескопической
частью 200мм
Ø 100 мм;
L
= 1200 мм
№ позиций 359, 365; 366 –
НЕ ВХОДИТ
в комплект дымохода
стандартного
коаксиального
*
Применительно для Республики Татарстан, коды Государственного жилищного фонда РТ
