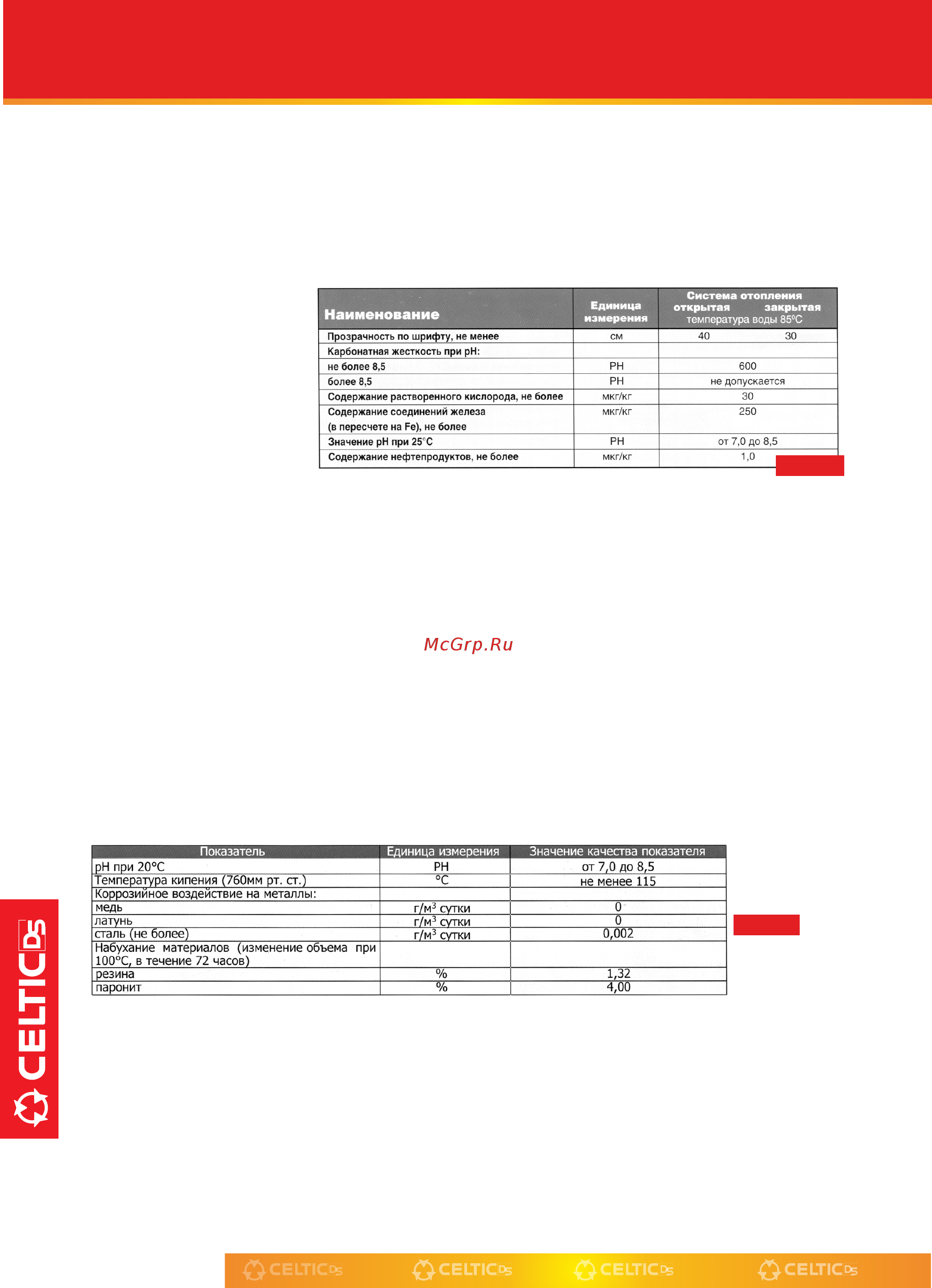

ТРЕБОВАНИЯ К ТЕПЛОНОСИТЕЛЮ
ПОДГОТОВКА ТЕПЛОНОСИТЕЛЯ
1.
2.
3.
Для системы отопления в качестве теплоносителя необходимо применять воду
по ГОСТ 2874 «Вода питьевая» 1-ого класса качества.
После обработки воды ее качество должно удовлетворять следующим
требованиям (табл. 6.):
Допускается применять
воду с добавками для
предотвращения ее
замерзания. При этом
в качестве добавок
запрещается применять
взрыво и пожароопасные
вещества, а также
вещества 1, 2, и 3-его классов опасности по ГОСТ 12.1. 005, от которых могут возникнуть
выделения, превышающие НКПРП и ПДК в воздухе помещения. В добавках не должны
содержаться поверхностно-активные вещества и другие вещества, которые являются
химически активные с материалами:
Табл. 6
— резина; — медь; — сталь конструкционная.
ПРИМЕНЕНИИ НИЗКОЗАМЕРЗАЮЩИХ ТЕПЛОНОСИТЕЛЕЙ.
Применение низкозамерзающих теплоносителей рекомендуется только на объектах
с непостоянным процессом отопления в отопительном сезоне. Допускается применение
низкозамерзающего теплоносителя, если:
незамерзающая жидкость приобретена в магазине, который имеет разрешение продажи
такого товара;
проданный товар должен иметь сертификат соответствия, в котором основные показатели
соответствуют значениям, показанным в таблице 7.
1.
а)
б)
Табл. 7
ПАРАМЕТРЫ ТЕПЛОНОСИТЕЛЯ.
Максимальная рабочая температура теплоносителя для котлов фирмы
Разница температур между подающим и обратным теплоносителями 15°С.
Давление теплоносителя во время эксплуатации котла в закрытой системе отопления
с баком расширительным мембранным при максимальной температуре 85°С и включенном
2
циркуляционном насосе не более 1,7 кг/см.
1.
2.
3.
:
"Celtic Daesung Co.Ltd", 85°С.
