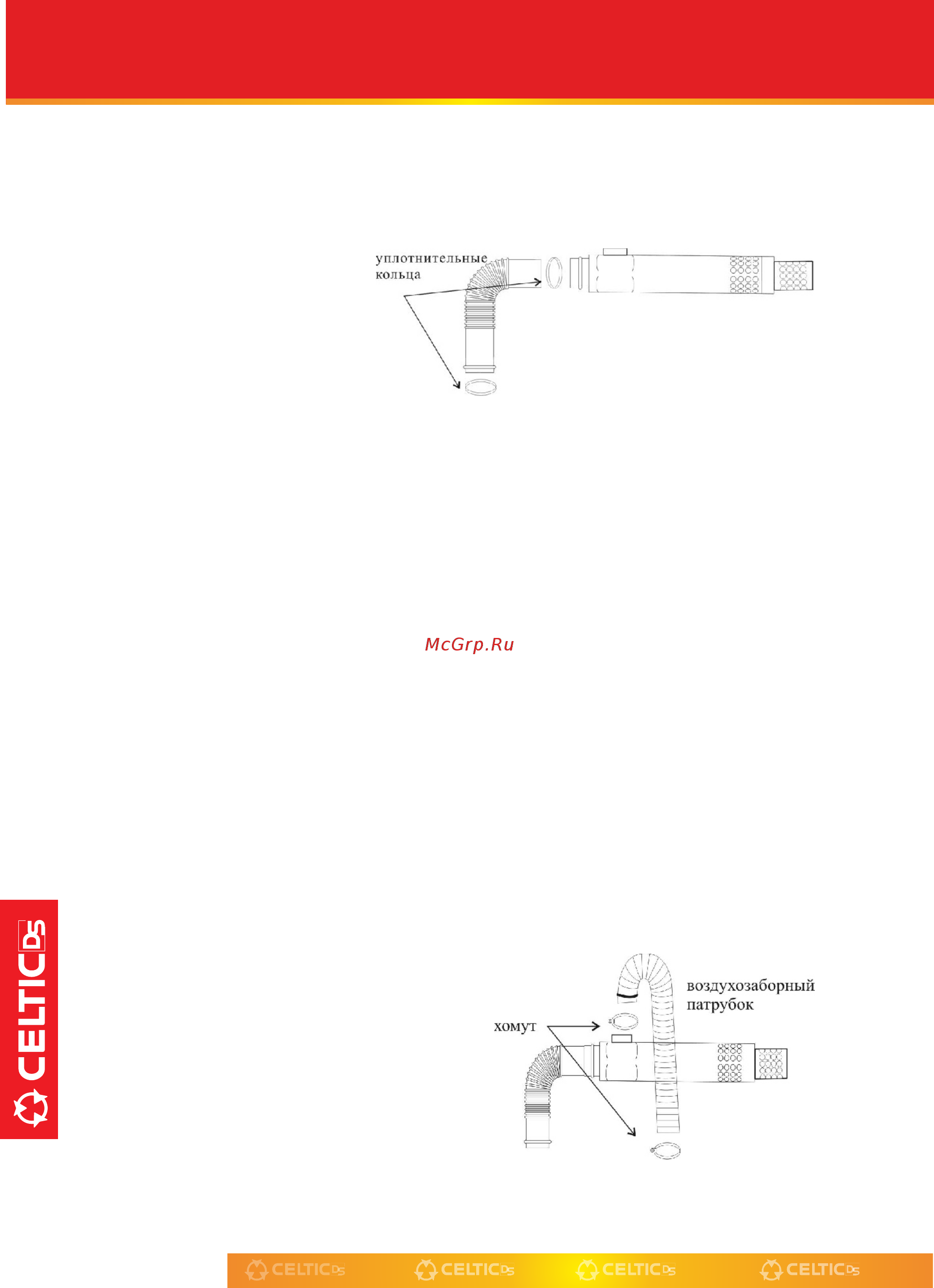

Подсоединение дымоотводящей трубы
1) Вставьте вложенное
уплотнительное кольцо в
дымоотводящее отверстие
коаксиальной
трубы.
2) Вставьте отвод
дымохода,
которое подсоединено
к
коаксиальной
трубе,
в дымоотводящее отверстие котла.
Подсоединение стороны впускной трубы.
После вкладки воздухозаборного патрубка
в дымоход и впускную
трубу котла закрепите еѐ
соединительным хомутом.
Рекомендации по установке удлинения дымохода.
1) Допускается удлинение стандартной
коаксиальной трубы не более чем на 5 м.
2) Допустимое количество изгибов
не более
2 шт, не считая гофрированного отвода
входящего в комплект коаксиального дымохода на котле.
При каждом дополнительном изгибе,
длина дымохода уменьшается на 1,5метра.
Осмотр и очистка коаксиальной
трубы.
После окончания работы обязательно проверьте:
1) Закреплены ли все соединительные детали.
2) Выходит ли наружу коаксиальная
труба.
3) Существуют ли горючие материалы рядом с коаксиальной
трубой,
и термоизолирована ли проникающая часть коаксиальной
трубы.
4) Коаксиальная
труба, выходящая из помещения
должна быть под углом 5º вниз
для того, чтобы
защитить котел от конденсата или попадания дождя
5)
Край коаксиальной
трубы должен выходить наружу не менее, чем на 30 см.
6) Не существует ли преграда рядом с коаксиальной
трубой
(находится
ли на расстоянии 60см и
более
от переднего края)
7) Удалены ли опасные материалы (масляный бак, бензобак и т.д.) из помещения.
8) Максимальную допустимую длину
дымохода, допустимое количество изгибов
2 шт.
<Осторожно!>
Перед очисткой коаксиальной
трубы,
сначала необходимо остановить работу
котла и охладить трубу.
