РУКОВОДСТВО ДЛЯ ПРОЕКТНЫХ ОРГАНИЗАЦИЙ

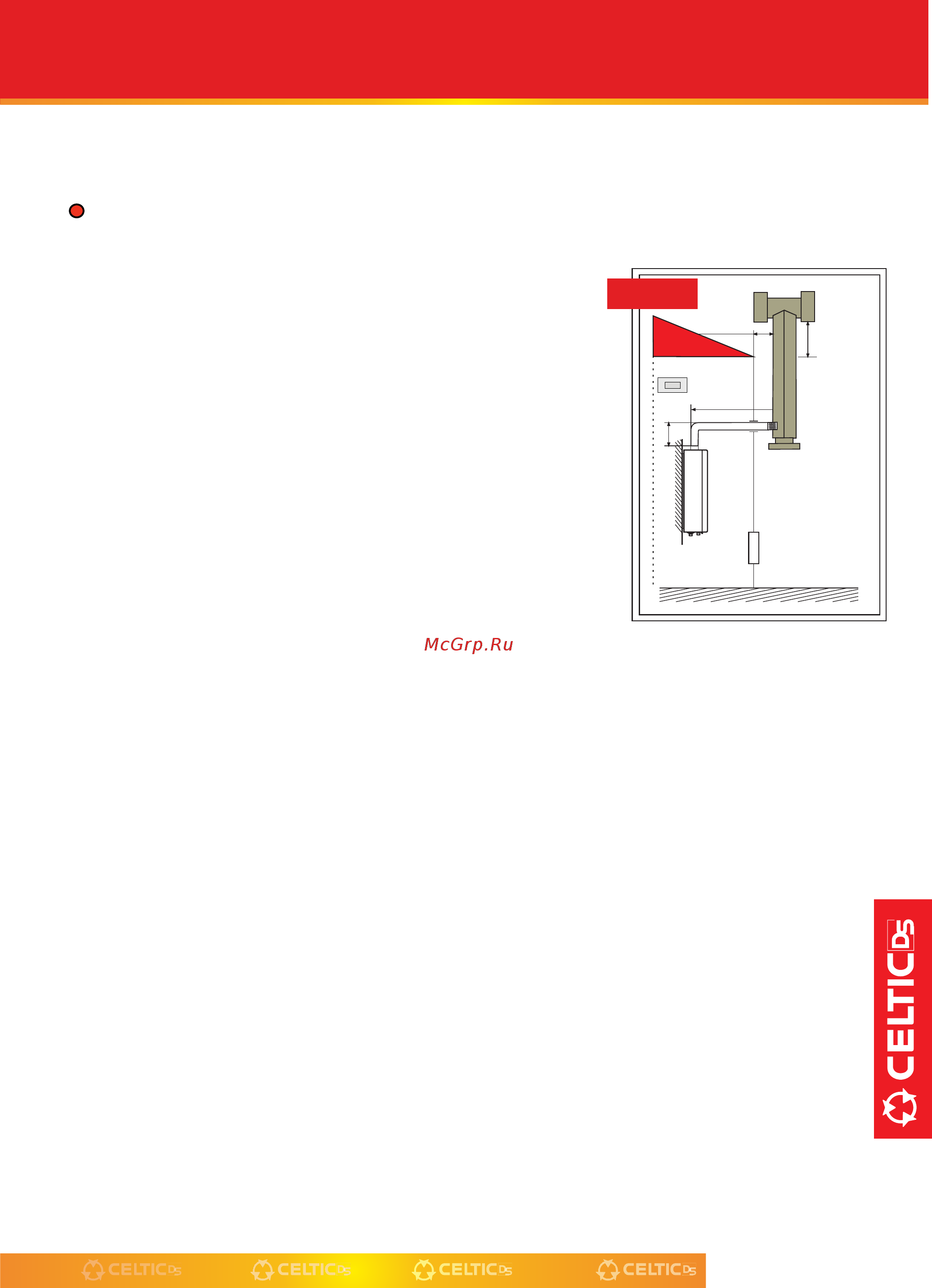

ДЫМОХОД ПРИСТАВНОЙ. (рис. 18)
Дымоход приставной применяется если отсутствует дымоход здания или дымоход
здания не отвечает требованиям по обеспечению выхода продуктов сгорания в полном
объеме.
Приставной дымоход показан на рис. 18:
1- котел настенный;
2- соединительная труба с тепловой изоляцией;
3- приставной дымоход с тепловой изоляцией;
4- съемная крышка кармана дымохода;
5- оголовок дымохода;
6- приточная вентиляция;
7- вытяжная вентиляция.
УСЛОВИЯ МОНТАЖА ПРИСТАВНОГО ДЫМОХОДА.
Материалами для канала приставного дымохода являются:
труба из нержавеющей или оцинкованной
стали, трубы дымоходные промышленного изготовления.
Приставной дымоход от кармана до оголовка покрывается
тепловой изоляцией.
В крышке кармана дымохода необходимо установить дренажную трубку для слива
воды. Необходимо периодически проверять рабочее состояние дренажной трубы.
Остальные требования по обустройству приставного дымохода соответствуют
требованиям дымохода здания, изложенные выше.
1.
2.
3.
4.
1
6
4
2
7
3
5
Рис. 18
более 150мм
не менее 1 000мм
не более 3 000мм
200-300мм
