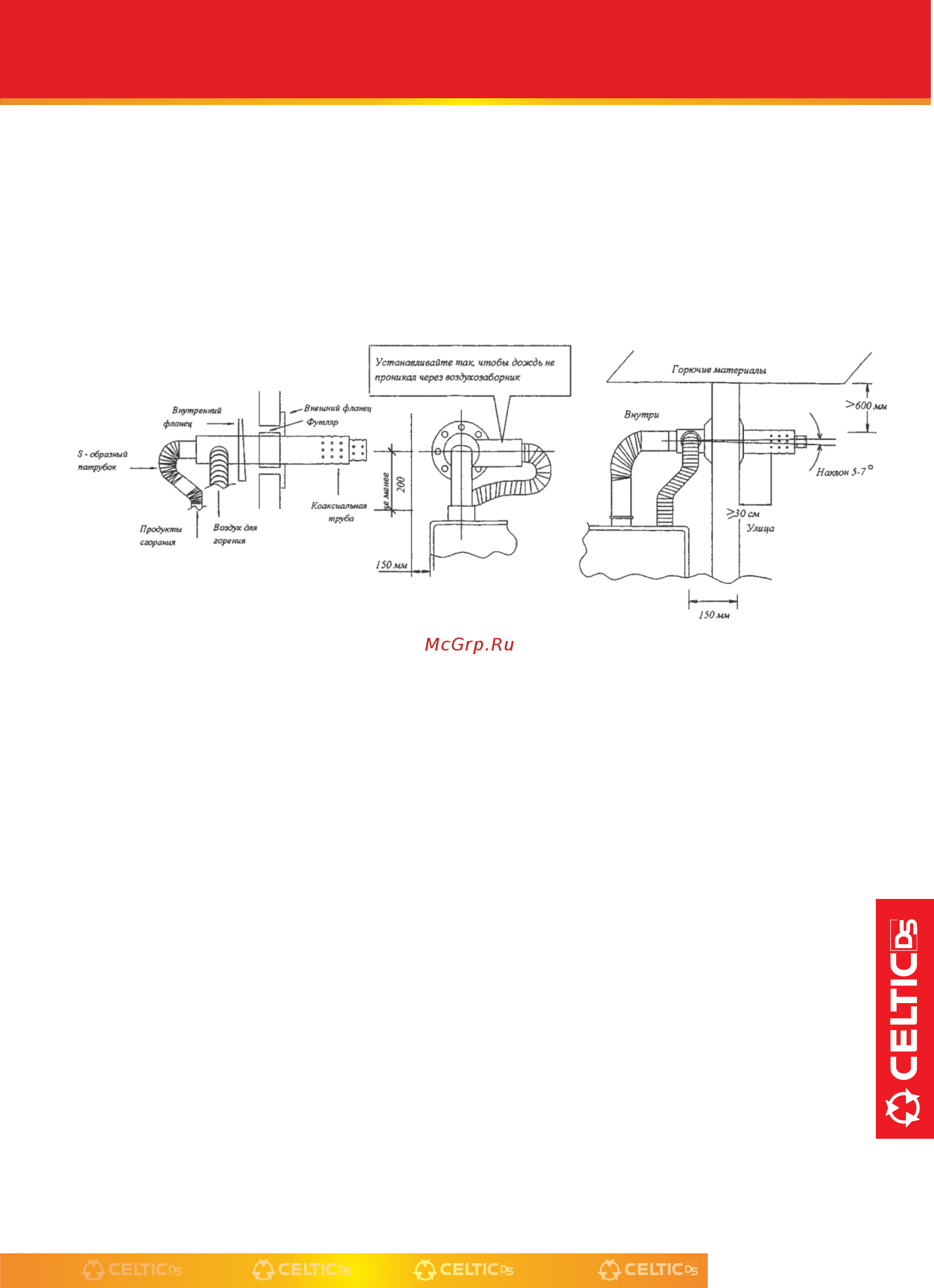

Монтаж коаксиального дымохода
Монтаж дымохода (принудительный выброс продуктов сгорания и забор с улицы)
осуществляется согласно рисунка. Максимальная длина дымохода Lmax=5
м. При
наличии двух дополнительных изгибов
Lmax=2 м (см. стр.12)
В качестве дымохода для забора наружного воздуха, идущего на сжигание газа в
горелке предусмотрен коаксиальный дымоход 75/100 мм.
Коаксиальную трубу в местах прохода через стены, перегородки и перекрытия
следует заключать в футляры. Зазоры между строительной конструкцией и футляром
следует тщательно заделывать на всю толщину пересекаемой конструкции негорючими
материалами или строительным раствором, не снижающими требуемую степень
огнестойкости не менее REL
45. Не допускается использовать отверстие в плитах
перекрытий в качестве соединительных элементов коаксиальной трубы. Коаксиальная
труба должна быть газоплотной класс П (СниП 41-01), не допускать подсосов воздуха в
местах соединений. Не допускается использовать отверстие в плитах перекрытий в
качестве соединительных элементов дымохода. Уклон коаксиального дымохода в
наружную сторону 5-7град. Конечные участки дымоходов не должны выходить за
козырьки крыши для исключения повреждения оголовков падающими сосульками.
