10-RU
08RU04X802D-U_RU.fm
ALPINE X802D-U/INE-W710D/iLX-702D 68-34732Z08-A (RU)

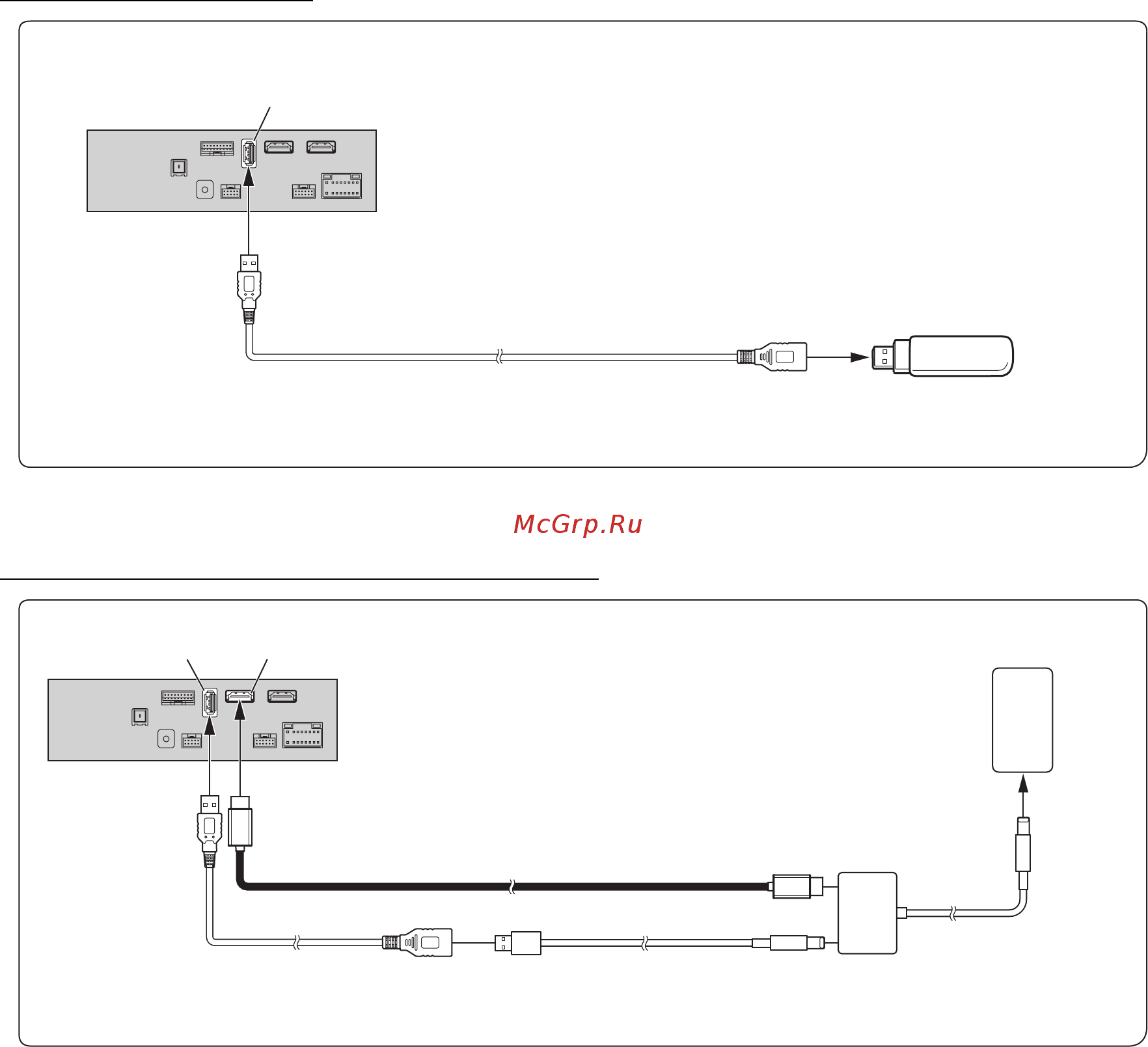

Подключение флэш-накопителя
• Не оставляйте флэш-накопитель в автомобиле на долгое время. Высокая температура и влажность могут повредить флэш-
накопитель.
Подключение устройства HDMI (iPhone с разъемом Lightning)
* При подключении кабеля HDMI фиксируйте его с помощью прилагаемого кронштейна крепления HDMI. Для получения дополнительной
информации о его фиксации см. “Примечание относительно использования соединительных кабелей HDMI” (стр. 4).
• Установите для настройки HDMI значение “HDMI”. Для получения дополнительной информации см. раздел “Настройка HDMI” в
РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ (CD-ROM).
USB-разъем
USB флэш-накопитель (приобретается
дополнительно)
Удлинительный USB-кабель (В комплекте)
USB-разъем
Цифровой адаптер AV Lightning
(продукция Apple Inc.)
(приобретается дополнительно)
Комплект для подключения HDMI KCU-610HD (приобретается
дополнительно)
Входной разъем HDMI*
Удлинительный USB-кабель
(В комплекте)
Кабель Lightning к USB
KCU-471i (приобретается
дополнительно)
iPhone с разъемом Lightning
(приобретается дополнительно)
01GB00X802D-U.book Page 10 Thursday, November 24, 2016 1:42 PM
