12-RU
08RU04X802D-U_RU.fm
ALPINE X802D-U/INE-W710D/iLX-702D 68-34732Z08-A (RU)

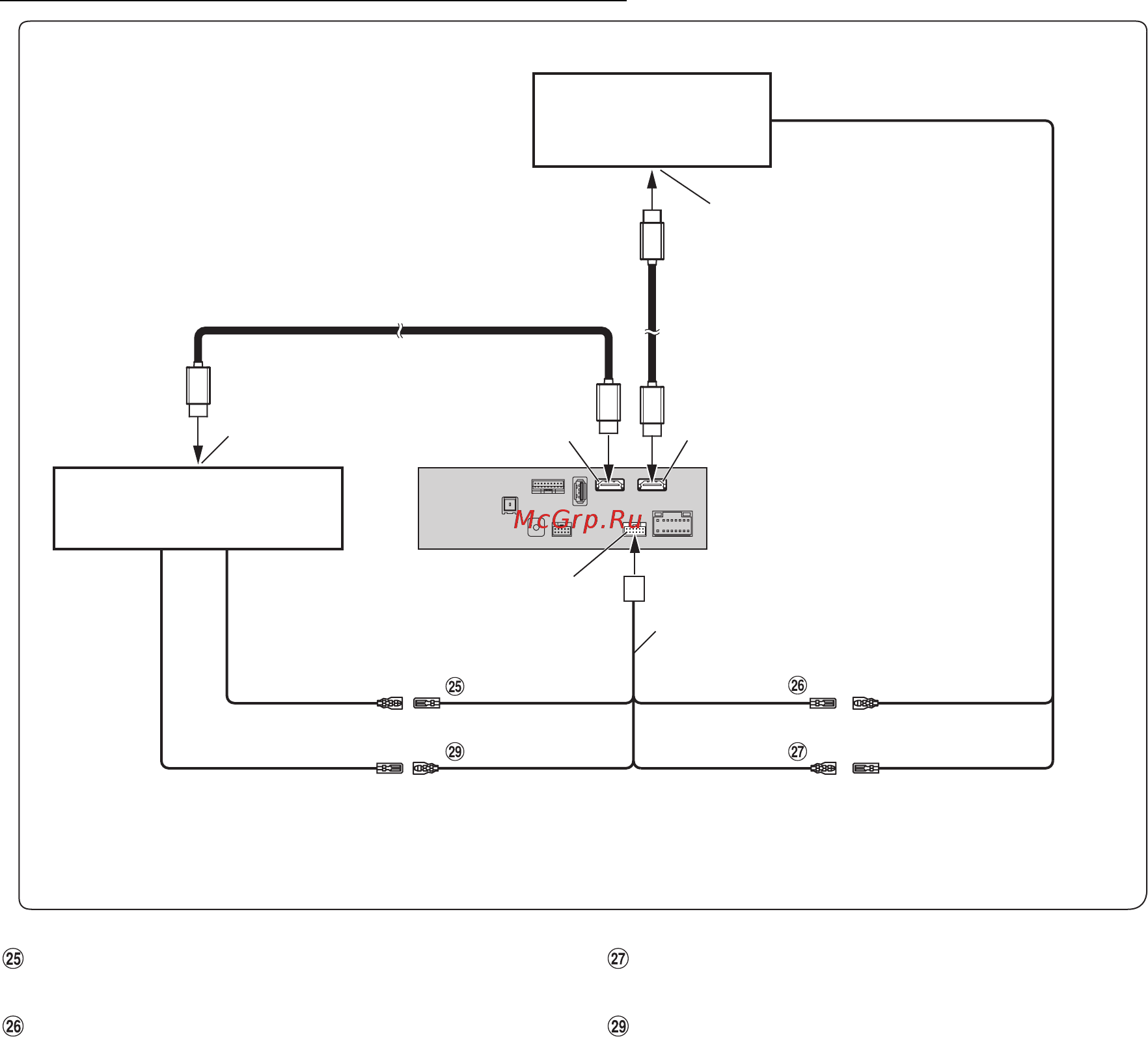

Подключение DVE-5300 и заднего монитора с поддержкой HDMI
Выход дистанционного управления (Коричневый)
(для DVD-проигрывателя DVE-5300)
Выход дистанционного управления (Коричневый)
(для заднего монитора)
Выход дистанционного управления (Коричневый/
белый) (для заднего монитора)
Вход управления DVD (Красный/белый) (для DVD-
проигрывателя DVE-5300)
* При подключении кабеля HDMI фиксируйте его с помощью прилагаемого кронштейна крепления HDMI. Для получения дополнительной
информации о его фиксации см. “Примечание относительно использования соединительных кабелей HDMI” (стр. 4).
• Установите для настройки HDMI значение “DVD”. Для получения дополнительной информации см. раздел “Настройка HDMI” в
РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ (CD-ROM).
Выходной разъем HDMI
Входной разъем
HDMI*
DVE-5300 (приобретается
дополнительно)
Входной разъем HDMI
Задний монитор с
поддержкой HDMI
(приобретается
дополнительно)
Соединительный кабель HDMI
(приобретается дополнительно)
Разъем W.REMOTE
Соединительный кабель HDMI (в комплекте с DVE-5300)
Выходной разъем HDMI*
REMOTE IN
(Коричневый)
DVD REMOTE
(Коричневый)
MON REMOTE
(Коричневый)
REMOTE IN
REMOTE OUTREMOTE IN
(Белый/коричневый)
Кабель W.REMOTE
DVD STATUS IN
(Красный/белый)
REMOTE OUT
(Коричневый)
