4-RU
08RU04X802D-U_RU.fm
ALPINE X802D-U/INE-W710D/iLX-702D 68-34732Z08-A (RU)
Для обеспечения безопасности убедитесь в следующем:
• место для установки устойчивое и прочное;
• установка не создаст помех для обзора водителя и
выполнения действий;
• микрофон расположен в месте, где хороший прием голоса
водителя (например, на солнцезащитном козырьке).
Когда говорите в микрофон, не следует менять свое обычное
положение тела, принятое для вождения автомобиля. Такие
действия отвлекают внимание и могут помешать безопасному
движению автомобиля. Когда устанавливаете микрофон,
тщательно оценивайте направление и расстояние. Убедитесь, что
в выбранном месте голос водителя хорошо принимается.
1 Прикрепите оригинальный монтажный кронштейн к
устройству с помощью прилагаемых винтов.
* Для надежного крепления вывода заземления используйте уже
установленный винт на металлической поверхности машины (с
отметкой ( )) или на чистом участке оголенного металла на
шасси автомобиля.
2 Подключите все выводы устройства в соответствии с
описанием, представленным в разделе
“Соединения” (стр. 5).
3 Установка устройства в автомобиле.
• Аккуратно прикрепите кабели. Во избежание повреждения
кабелей прокладывайте их вдали от движущихся частей,
например направляющих сиденья, а также острых или
заостренных краев.
Примечание относительно использования
соединительных кабелей HDMI
При использовании соединительных кабелей HDMI прикрепите
кабели к разъемам HDMI с помощью прилагаемого кронштейна
крепления HDMI.
1 Вставьте кронштейн крепления HDMI в пазы (A).
2 Закрепите его винтом (B).
Установка микрофона

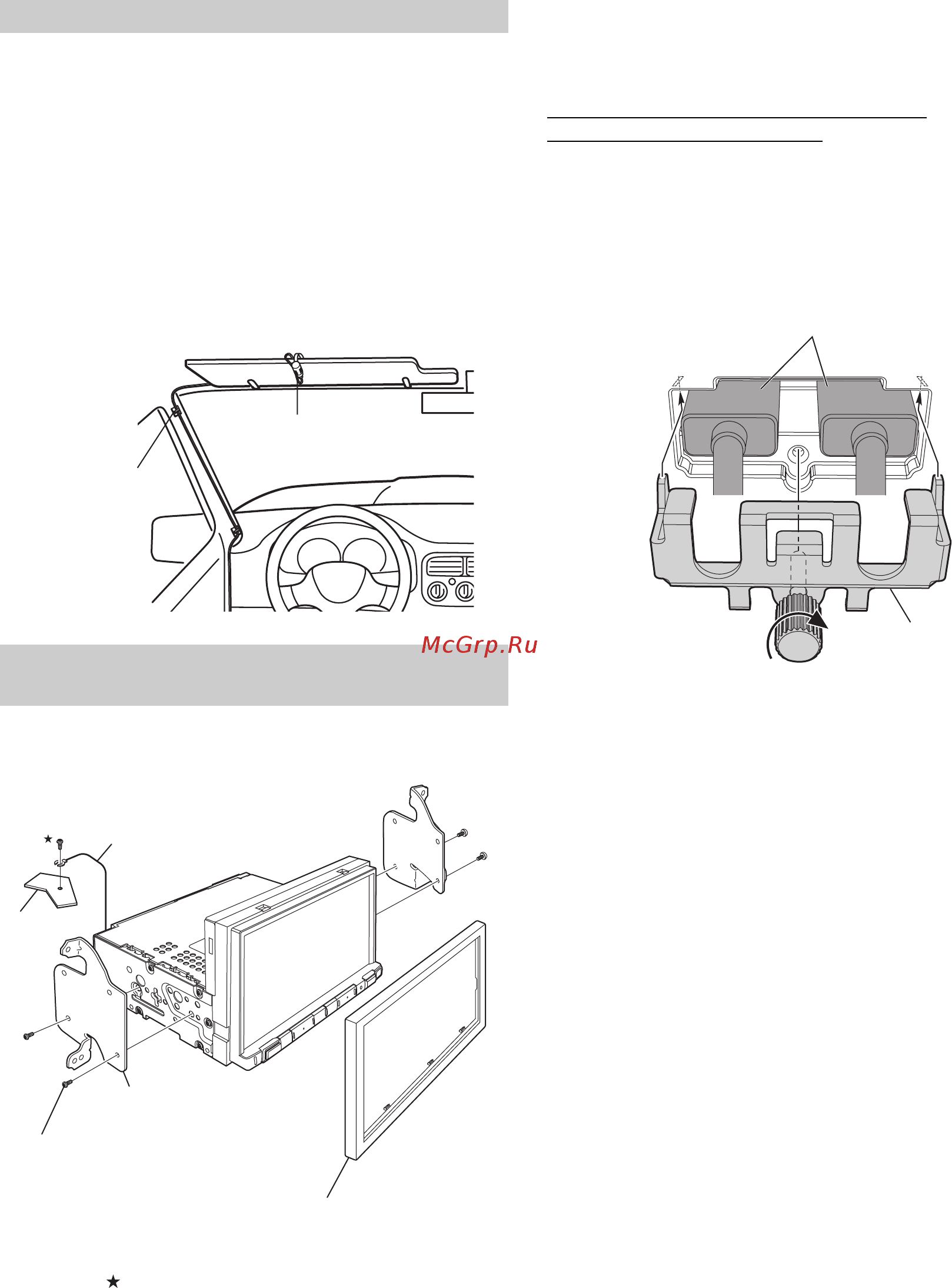

Пример установки с помощью
оригинального монтажного кронштейна
Микрофон
Кабельный
зажим
(приобретается
дополнительно)
Вывод заземления
Корпус
Винты (M5 × 8)
(В комплекте)
Оригинальный монтажный
кронштейн
Лицевая панель (В комплекте)
Разъем HDMI
(A)
(B)
Кронштейн
крепления HDMI
(В комплекте)
(A)
