11-RU
08RU04X802D-U_RU.fm
ALPINE X802D-U/INE-W710D/iLX-702D 68-34732Z08-A (RU)
EN
DE
IT
FR
ES
SE
NL
PL
RU

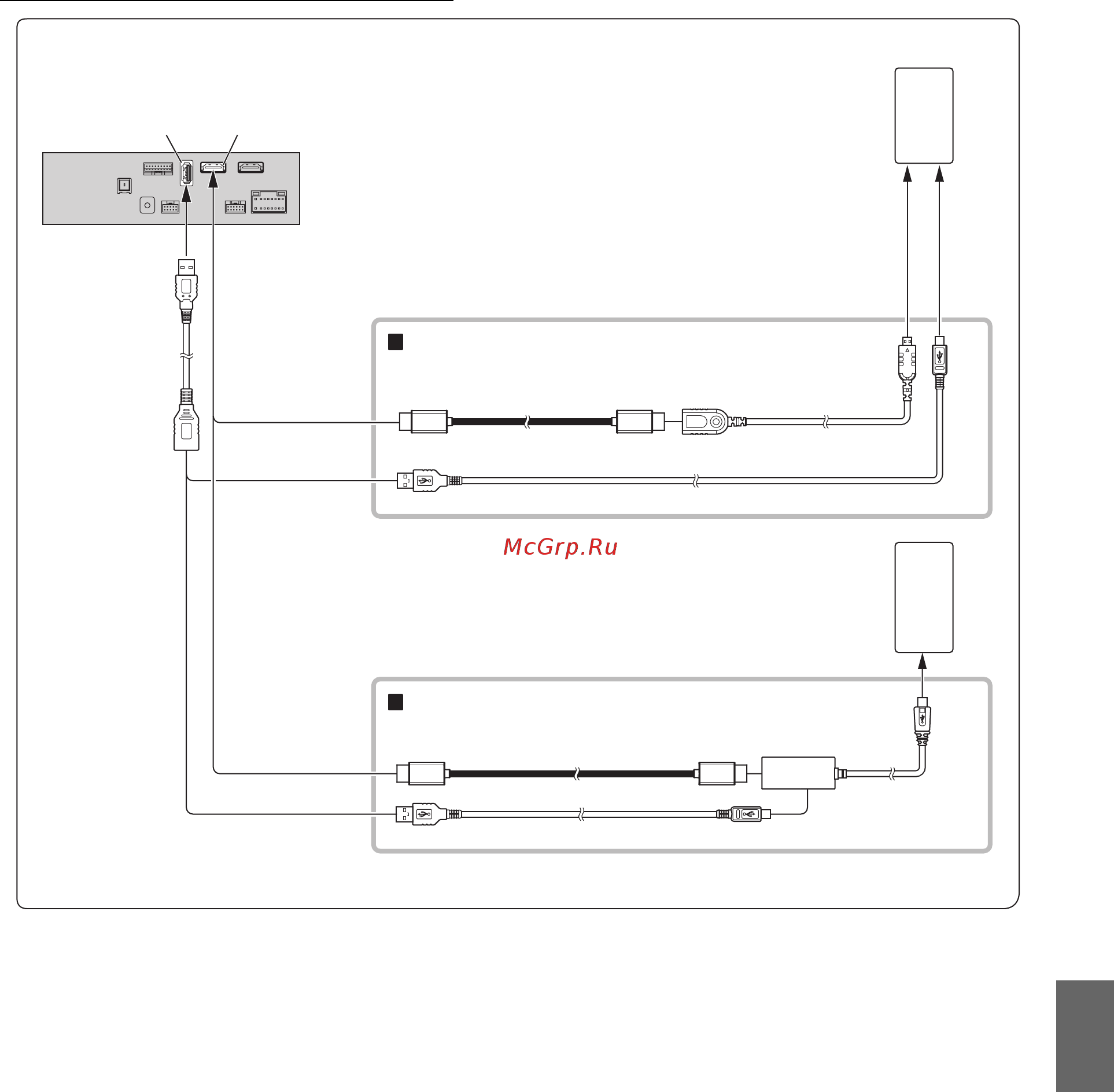

Подключение устройства HDMI (устройство Android)
• Потребуется комплект для подключения или набор переходников, подходящий для разъема подключаемого устройства.
• Установите для настройки HDMI значение “HDMI”. Для получения дополнительной информации см. раздел “Настройка HDMI” в
РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ (CD-ROM).
* При подключении кабеля HDMI фиксируйте его с помощью прилагаемого кронштейна крепления HDMI. Для получения дополнительной
информации о его фиксации см. “Примечание относительно использования соединительных кабелей HDMI” (стр. 4).
USB-разъем
HDMI, тип D
конверсионный адаптер
Входной разъем HDMI*
Удлинительный
USB-кабель
(В комплекте)
Комплект для подключения HDMI KCU-610HD
(приобретается дополнительно)
Устройство Android
с разъемом HDMI
(приобретается
дополнительно)
Кабель подключения HDMI
Преобразовательный кабель Micro USB
Устройство Android
с разъемом MHL
(приобретается
дополнительно)
Конверсионный
адаптер MHL
Комплект для подключения MHL KCU-610MH
(приобретается дополнительно)
Кабель подключения HDMI
Преобразовательный кабель Micro USB
