14-RU
08RU04X802D-U_RU.fm
ALPINE X802D-U/INE-W710D/iLX-702D 68-34732Z08-A (RU)

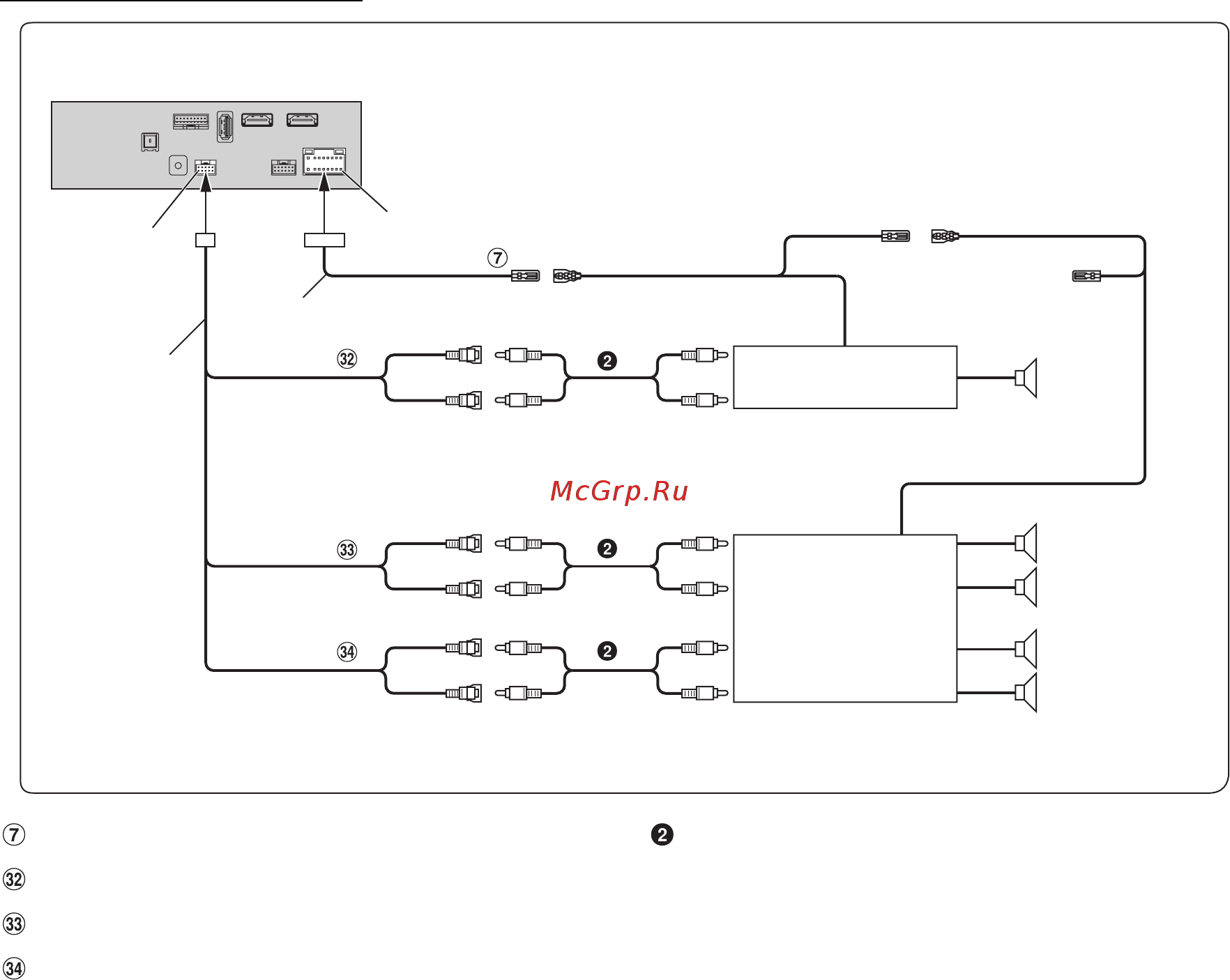

Подключение внешнего усилителя
Вывод удаленного включения (синий/белый)
RCA-разъемы сабвуфера
Передние выходные RCA-разъемы
Выходные RCA-разъемы
Удлинительный кабель RCA (приобретается
дополнительно)
Разъем PRE OUT
Разъем источника питания
(Синий/Белый)
REMOTE ON
(Синий/Белый)
Сабвуфер
REMO
Усилитель для сабвуфера
(приобретается
дополнительно)
К входному разъему
сабвуфера
(Красный)
(Белый)
SUBW
FRONT OUT
REAR OUT
К переднему входному
разъему
4-х канальный
усилитель
(приобретается
дополнительно)
К заднему входному
разъему
Фронтальный
динамик
Тыловой динамик
REMOTE ON
(Синий/Белый)
(Красный)
(Белый)
(Красный)
(Белый)
Кабель питания
Кабель PRE
OUT
01GB00X802D-U.book Page 14 Thursday, November 24, 2016 1:42 PM
