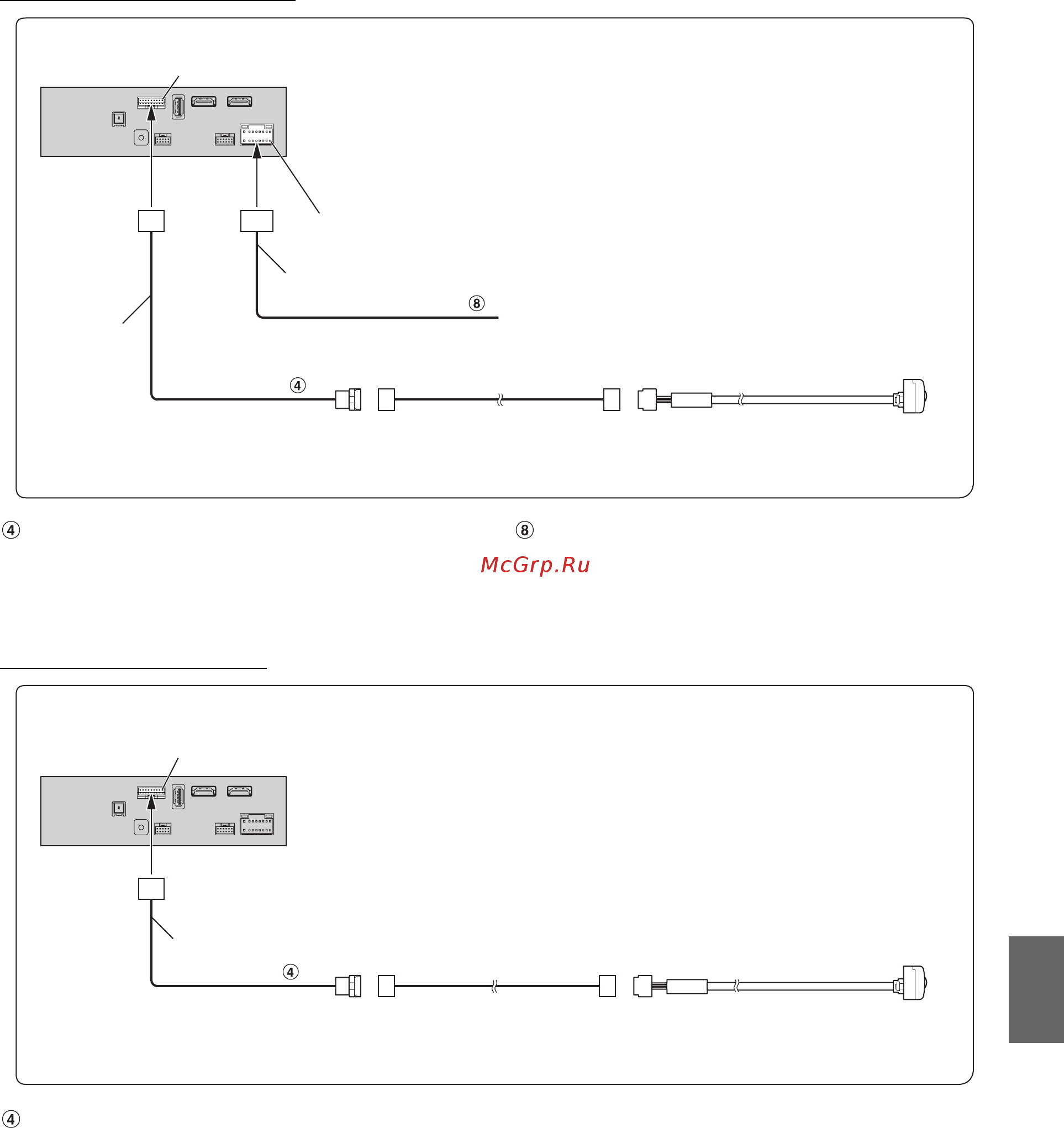

Подключение камеры заднего вида
Входной прямой разъем CAMERA Разъем заднего хода (оранжевый/белый)
• Установите для выбора камеры значение “Тыл”. Для получения дополнительной информации см. раздел “Настройка входа камеры” в
РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ (CD-ROM).
Подключение передней камеры
Входной прямой разъем CAMERA
• Установите для выбора камеры значение “Вперед”. Для получения дополнительной информации см. раздел “Настройка входа камеры” в
РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ (CD-ROM).
Разъем CAN I/F
Reverse
Подключите к положительному контакту лампы заднего хода
автомобиля.
Удлинительный кабель камеры
(в комплекте с прямой камерой заднего
вида)
Разъем источника питания
CAMERA
(Оранжевый/Белый)
HCE-C127D/HCE-C157D/HCE-C252RD
(приобретается дополнительно)
Кабель питания
Кабель CAN I/F
Разъем CAN I/F
Удлинительный кабель камеры
(в комплекте с прямой камерой
заднего вида)
CAMERA
HCE-C257FD/HCE-C212FD
(приобретается дополнительно)
Кабель CAN I/F
