Alpine INE-W710D [14/17] Подключение внешнего устройства
![Alpine INE-W710D [14/17] Подключение внешнего устройства](/views2/1473154/page14/bge.png)
13-RU
08RU04X802D-U_RU.fm
ALPINE X802D-U/INE-W710D/iLX-702D 68-34732Z08-A (RU)
EN
DE
IT
FR
ES
SE
NL
PL
RU

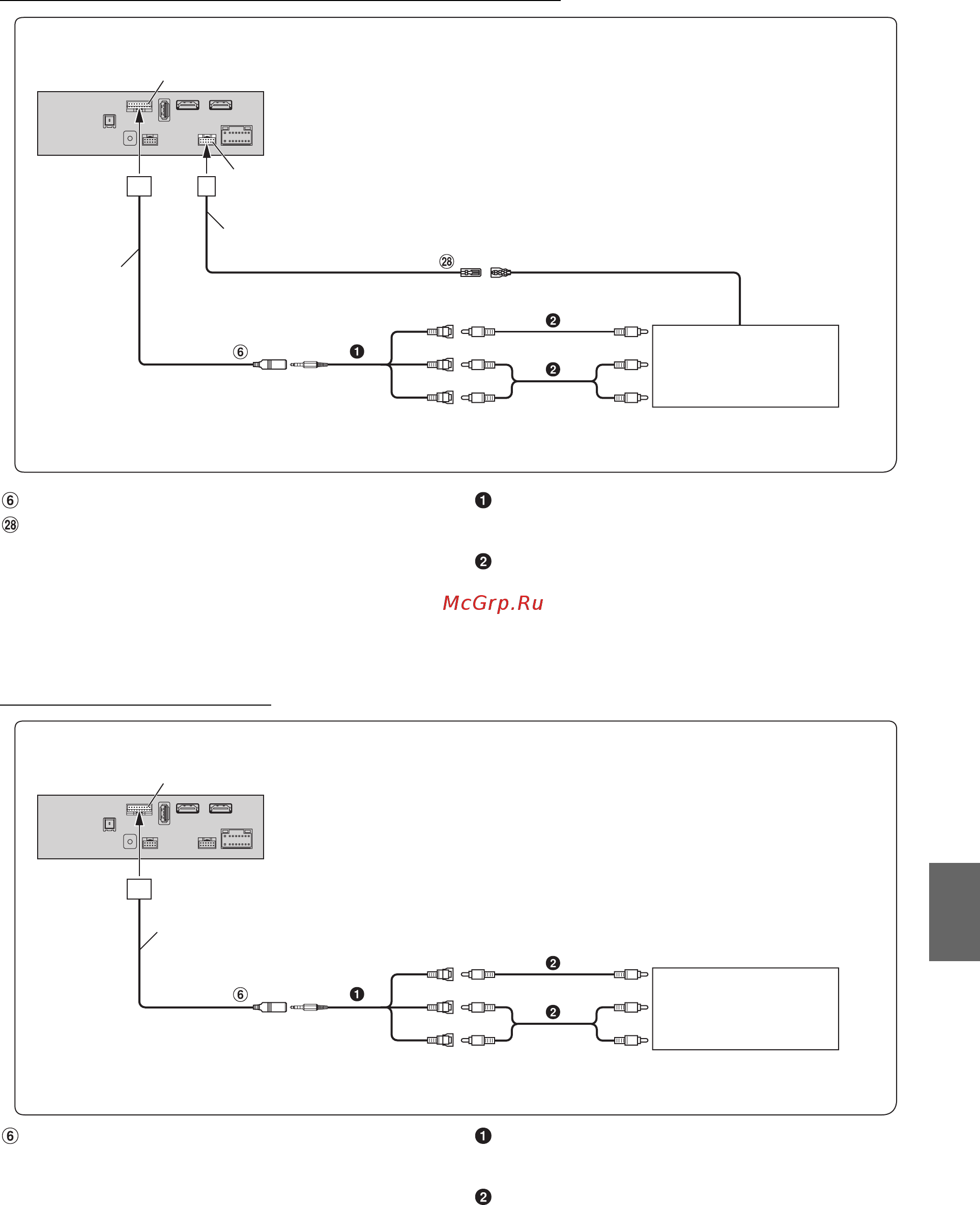

Подключение мобильного цифрового ТV приемника/USB-проигрывателя
Разъем AUX Input
Выход дистанционного управления (Коричневый)
Интерфейсный кабель AV/RCA (4-полюсный
миниразъем AV к разъему 3-RCA) (приобретается
дополнительно)
Удлинительный кабель RCA (приобретается
дополнительно)
• Для получения дополнительной информации об использовании интерфейсного кабеля AV/RCA (4-полюсный миниразъем AV к разъему
3-RCA) см. “Используемый интерфейсный кабель AV/RCA (4-полюсный миниразъем AV к 3-RCA)” (стр. 7).
• Установите для имени AUX значение “DVB-T” или “USB-проигрыватель”. Для получения дополнительной информации см. раздел
“Настройка имени AUX” в РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ (CD-ROM).
Подключение внешнего устройства
Разъем AUX Input Интерфейсный кабель AV/RCA (4-полюсный
миниразъем AV к разъему 3-RCA) (приобретается
дополнительно)
Удлинительный кабель RCA (приобретается
дополнительно)
• Есть возможность сменить имя внешнего устройства. Для получения дополнительной информации см. раздел “Настройка имени AUX”
в РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ (CD-ROM).
• Для получения дополнительной информации об использовании интерфейсного кабеля AV/RCA (4-полюсный миниразъем AV к разъему
3-RCA) см. “Используемый интерфейсный кабель AV/RCA (4-полюсный миниразъем AV к 3-RCA)” (стр. 7).
Кабель CAN I/F
AUX INPUT
Разъем CAN I/F
(Желтый)
Разъем W.REMOT
К разъему видеовыхода
REMOTE IN
(Белый/Коричневый)
К разъему аудиовыхода
Кабель W.REMOTE
REMOTE OUT
(Коричневый)
(Красный)
(Белый)
Мобильный цифровой TV
приемник (приобретается
дополнительно)
или
USB-проигрыватель
(приобретается дополнительно)
Разъем CAN I/F
AUX INPUT
(Желтый)
(Белый)
(Красный)
К разъему видеовыхода
К разъему аудиовыхода
Внешнее устройство
(приобретается
дополнительно)
Кабель CAN I/F
01GB00X802D-U.book Page 13 Thursday, November 24, 2016 1:42 PM
