Монтаж и стягивание первой средней секции

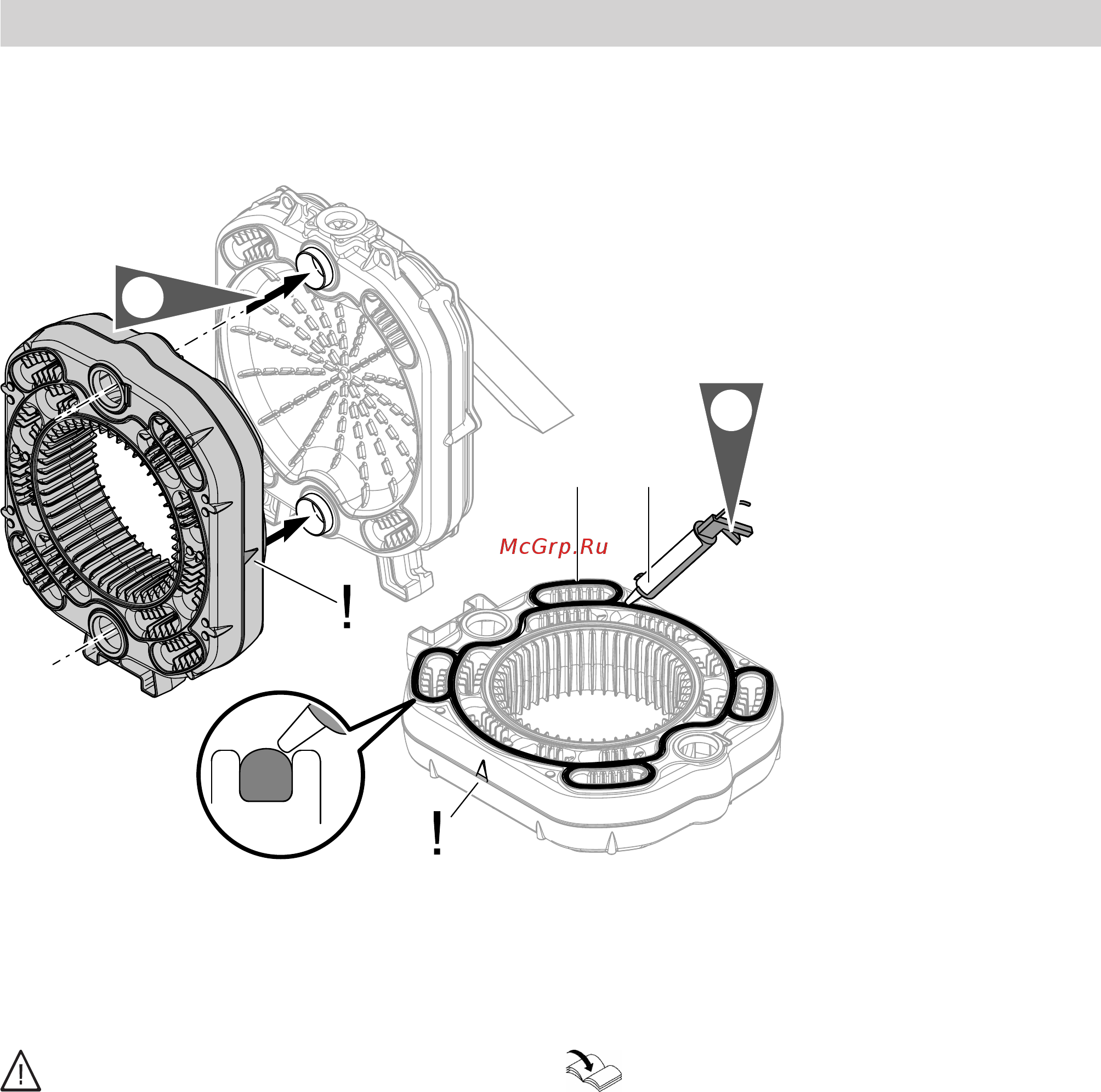

Нанесение герметика в уплотнительный контур на 1-й средней секции
BA
1.
2.
Рис. 6
A
Уплотнительный контур на 1-й средней секции
B
Имеющийся в комплекте герметик

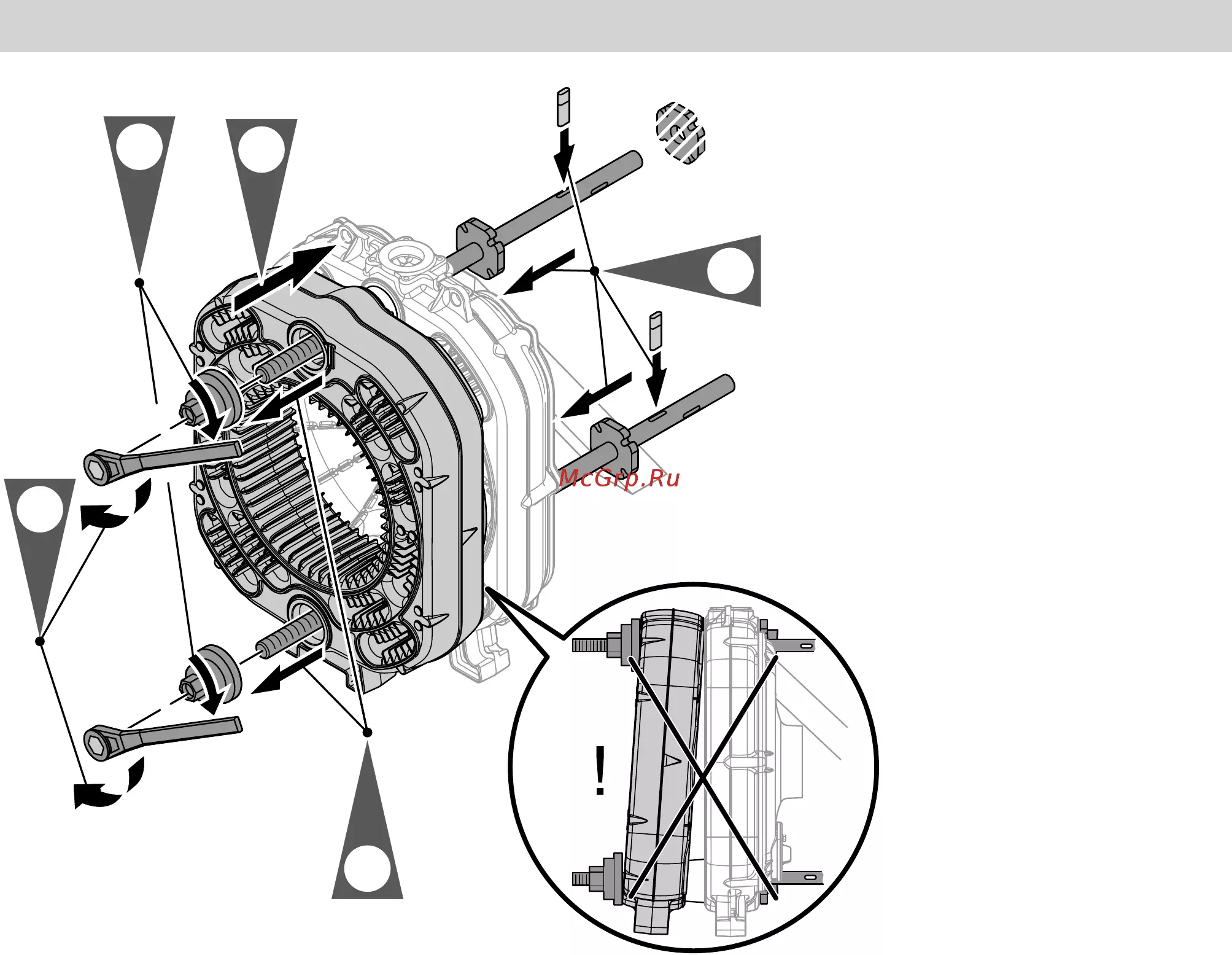

Стягивание секций
Опасность
Выход дымовых газов приводит к удушью и
отравлению.
Чтобы обеспечить герметичность, герметик
не должен засохнуть. Выполнить сборку сек-
ций в течение 10 мин. после начала нанесе-
ния герметика.
Пользование прессовым инструментом:
Инструкция по монтажу прессового инстру-
мента
Сборка секций котла (продолжение)
5599 831 RU
