Viessmann Vitorond 200 [17/28] Монтаж распределительного коллектора и сливного
Превью страниц
Страница 17 /
28
![Viessmann Vitorond 200 [17/28] Монтаж распределительного коллектора и сливного](/views2/1474468/page17/bg11.png)
17
R1
2.
3.
1.

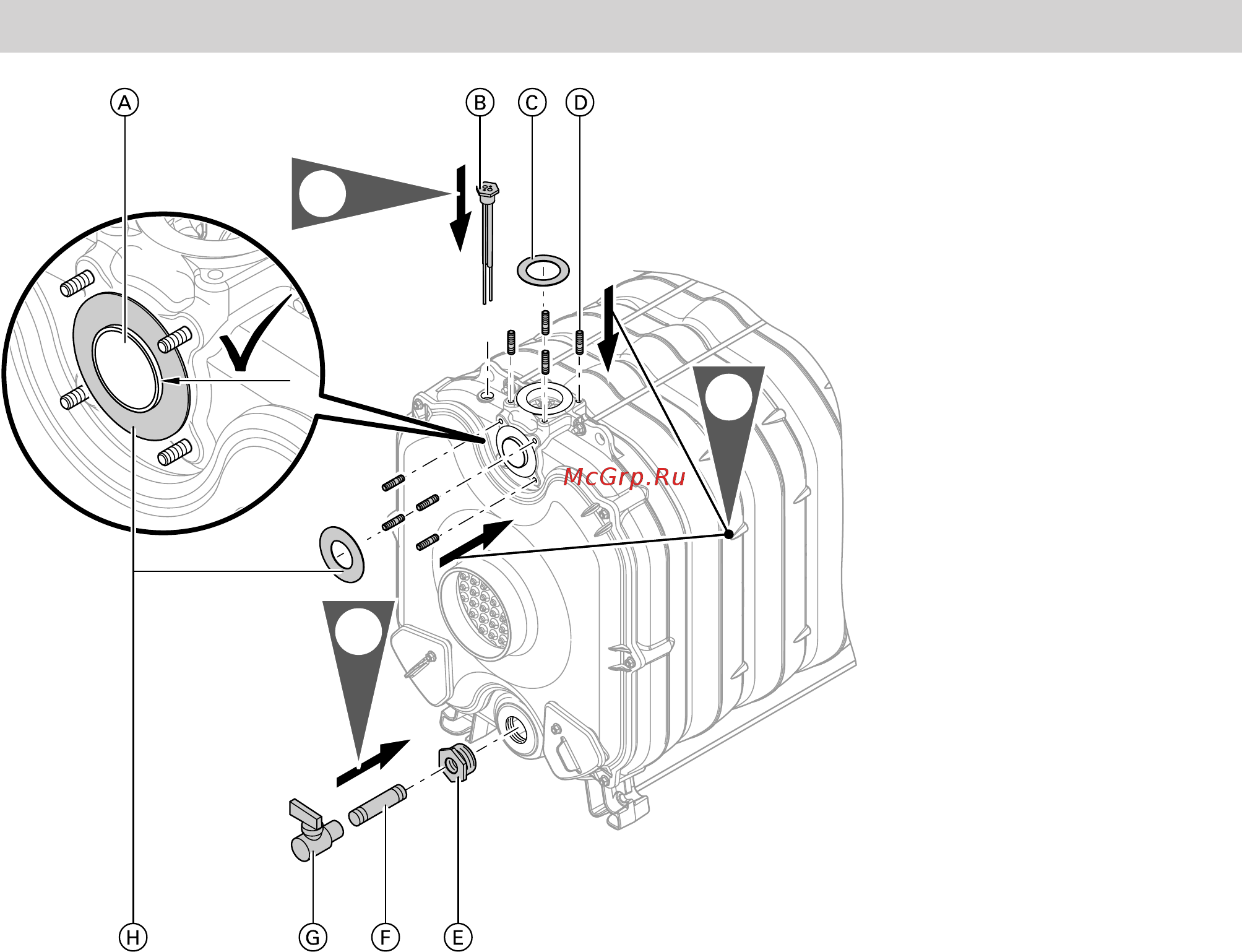

Рис. 13
A
Распределительная труба
B
Погружная гильза
C
Уплотнение
D
Болт
E
Переходный элемент
F
Распорка
G
Кран наполнения и слива (приобретается
отдельно)
H
Уплотнение обратной магистрали котла
Ø 59 x 118 x 3 мм
Указание
Проверить правильность положения распредели-
тельной трубы.
Монтаж распределительного коллектора и сливного… (продолжение)
