Viessmann Vitorond 200 [14/28] Соединение секций анкерными штангами
Превью страниц
Страница 14 /
28
![Viessmann Vitorond 200 [14/28] Соединение секций анкерными штангами](/views2/1474468/page14/bge.png)
14

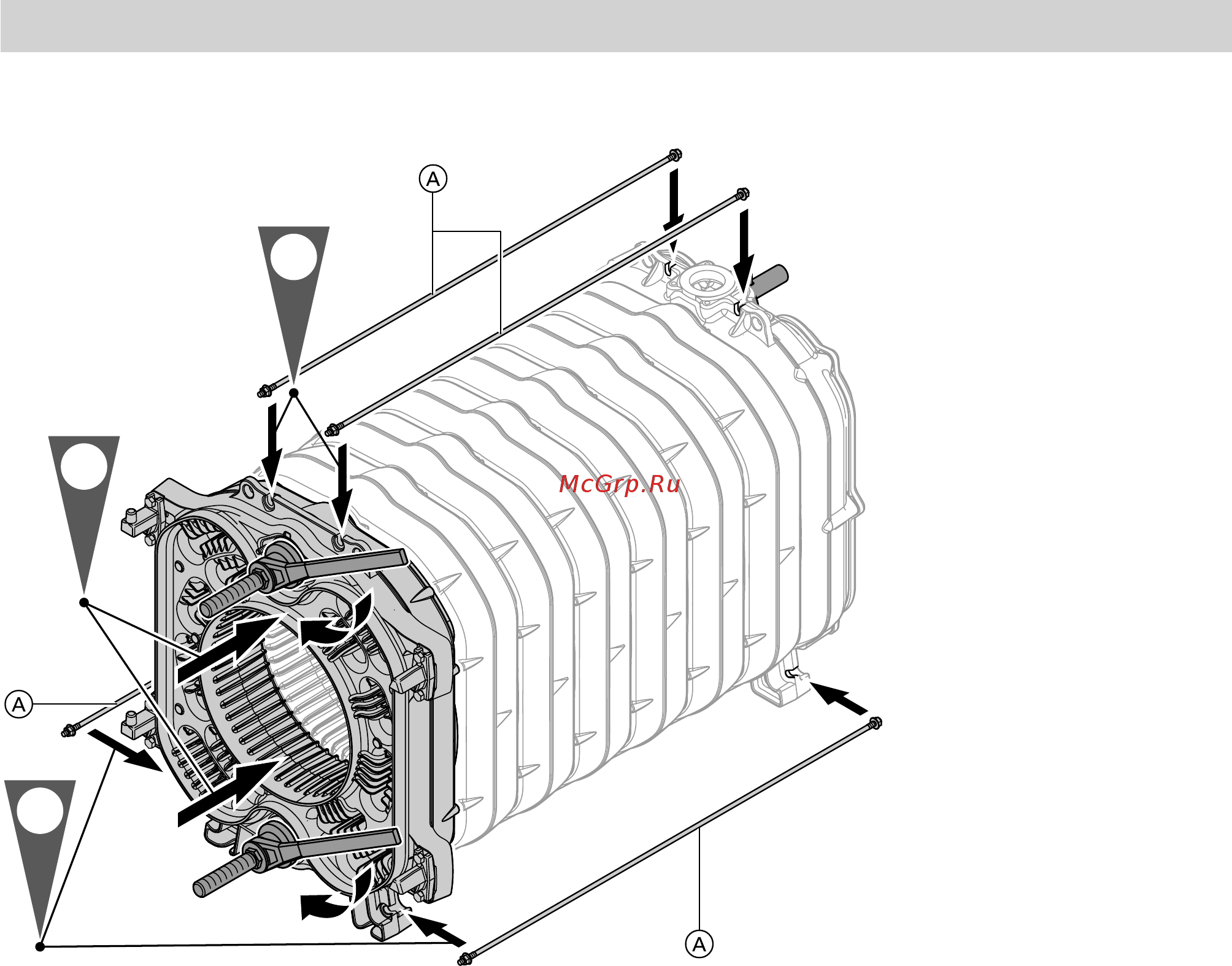

Соединение секций анкерными штангами
2.
2.
1.
Рис. 10
Указание
Прессовый инструмент удерживает водогрейный
котле в сборе. Прессовый инструмент снимать
только после соединения секций анкерными
штангами
A
.
Указание
Гайки анкерных штанг
A
затягивать только
вручную. Не применять силу.
Сборка секций котла (продолжение)
5599 831 RU
