Только при поставке отдельными секциями
Указание
При поставке в виде цельного котлового блока не
требуется (заводской контроль).
1.

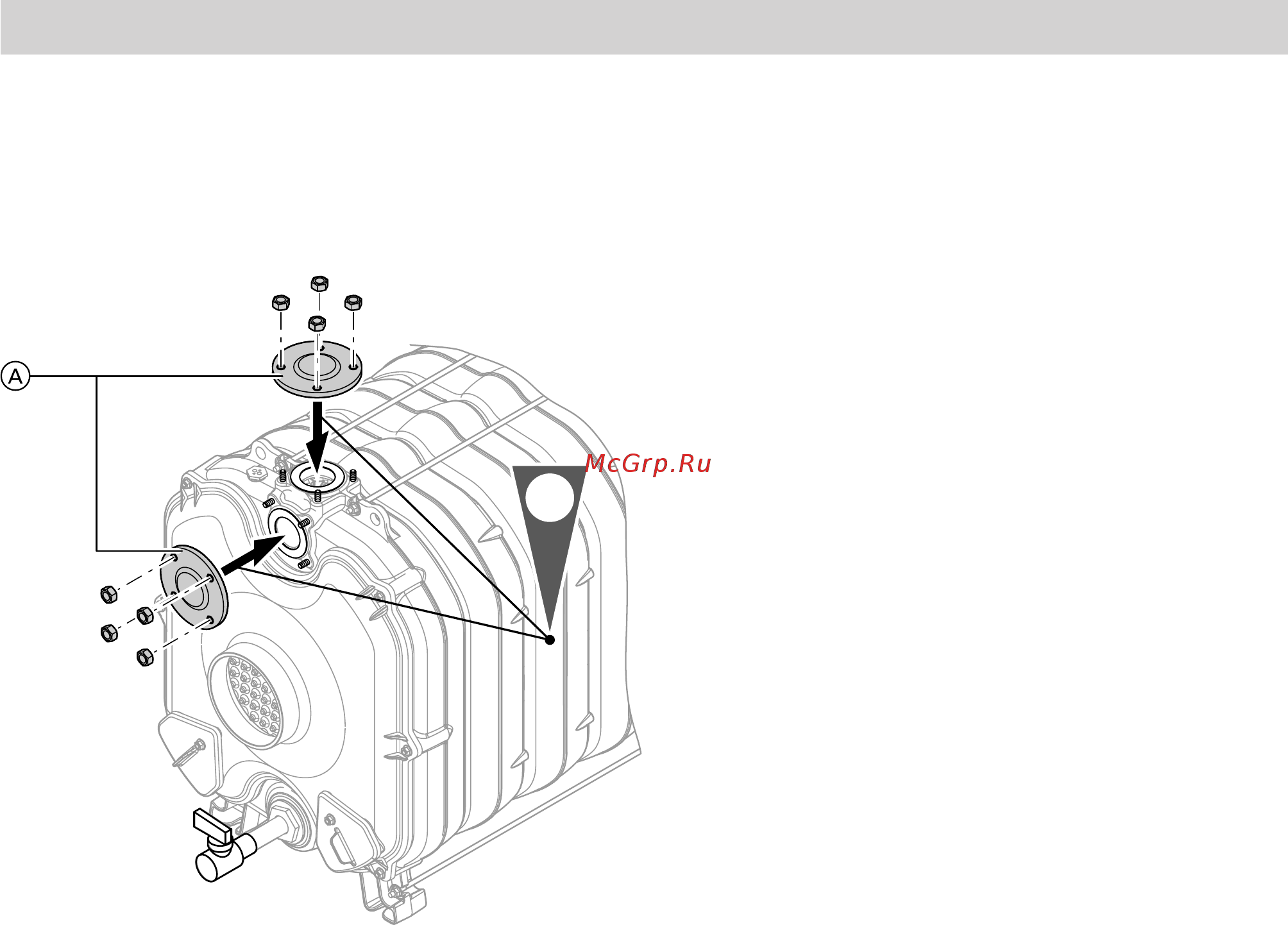

Рис. 14
A
Глухой фланец (приобретается отдельно)
Выполнить гидравлическое испытание согласно
TRD 702.
Контрольное давление: 9 бар (0,9 МПа)
Выпустить воздух из водогрейного котла через
подающую магистраль.
Указание
При гидравлическом испытании и испытании на
герметичность запрещается монтаж каких-либо
редукторов давления, регулирующих или предох-
ранительных устройств.
Для испытания давлением использовать мано-
метр класса 1,0.
Момент затяжки крышки отверстия для чистки 5 Нм
Проверка герметичности котлового блока
5599 831 RU
