![Viessmann Vitorond 200 [22/28] Подключение системы удаления продуктов сгорания](/views2/1474468/page22/bg16.png)
22
ØD
2-3 x ØD
Ø10 мм

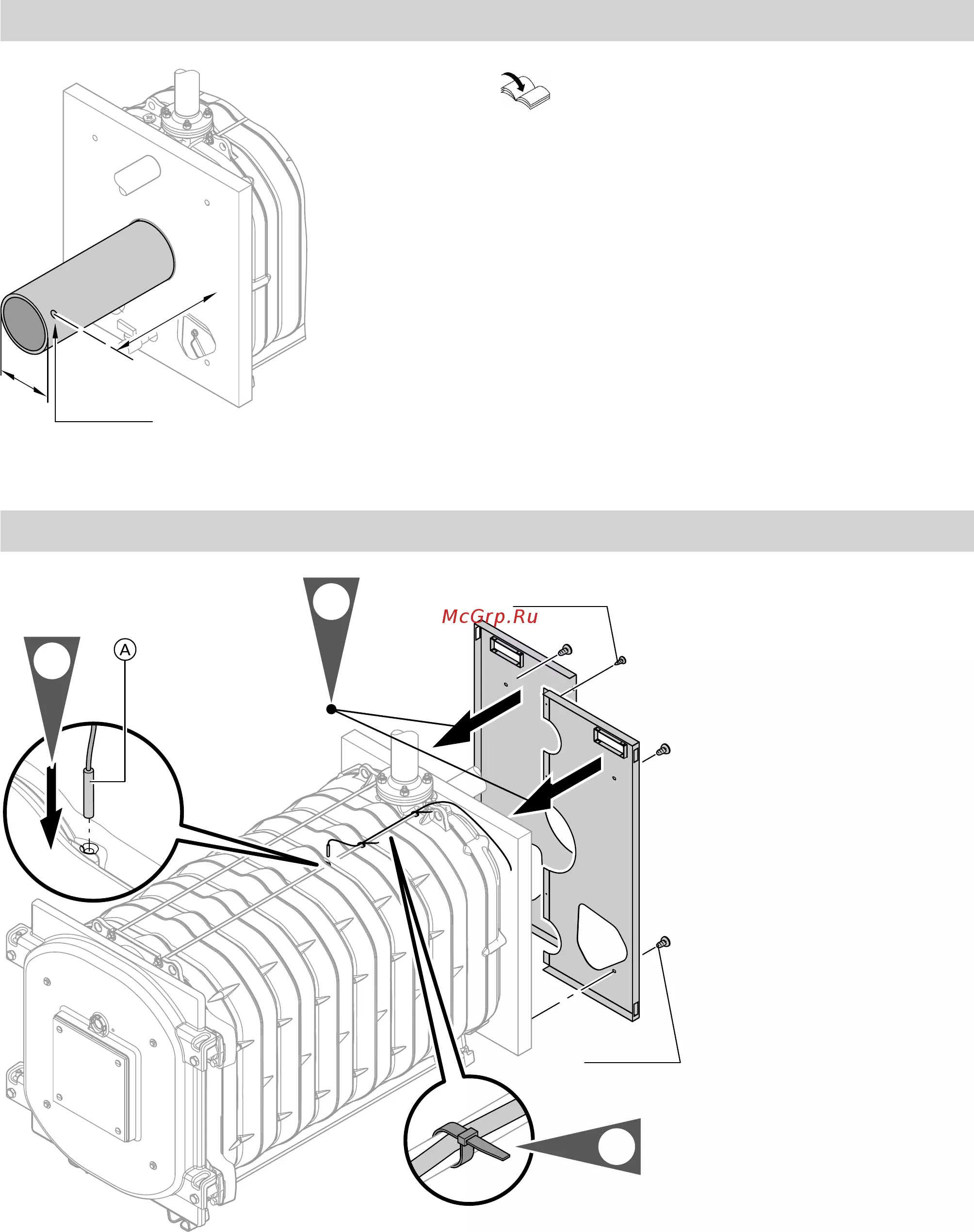

Рис. 18
Инструкция по монтажу Vitoair
1. Соединить патрубок уходящих газов с дымовой
трубой кратчайшим путем и с небольшим под-
ъемом.
Наружный Ø патрубка уходящих газов: 200 мм
2. Высверлить измерительное отверстие.
3. Уплотнить газоход и установить теплоизоляцию.
Места подключения должны быть газонепрони-
цаемыми.

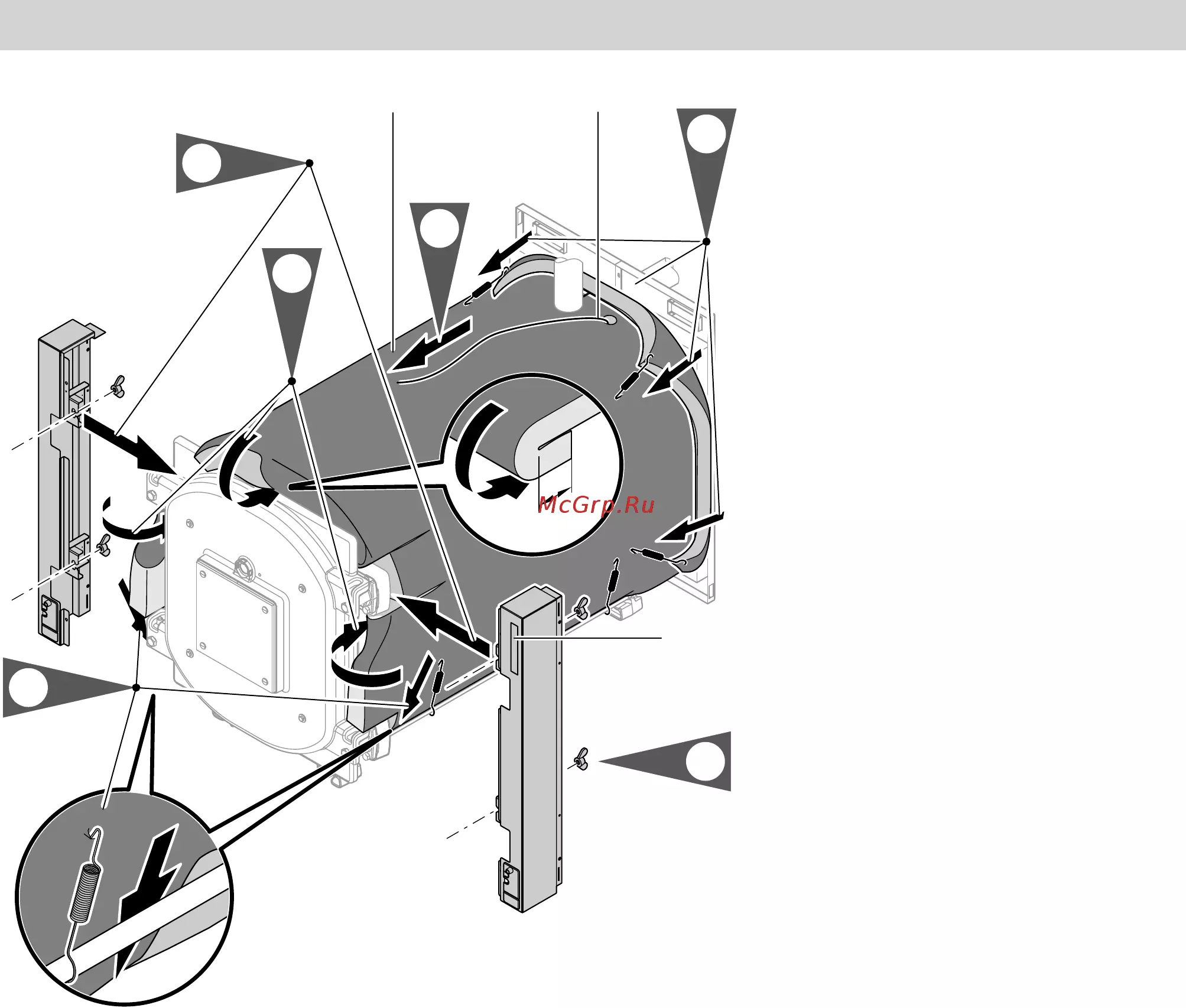

Задние панели облицовки и датчик Therm-Control
B 3,9 x 9,5
3x
M 6 x 10
4 шт.
1
2
3
4
3
4
2.
3.
1.
Рис. 19
A
Датчик Therm-Control (NTC 10 kΩ) поставляется
в отдельной упаковке.
Указание
Вставить датчик Therm-Control (NTC 10 kΩ) как
можно глубже между 3-й и 4-й секцией (от конца).
Подключение системы удаления продуктов сгорания
5599 831 RU
