Viessmann Vitorond 200 — монтаж панелей и подключение контроллера для отопительных систем [24/28]
Превью страниц
Страница 24 /
28
![Viessmann Vitorond 200 [24/28] Монтаж панелей облицовки](/views2/1474468/page24/bg18.png)
24

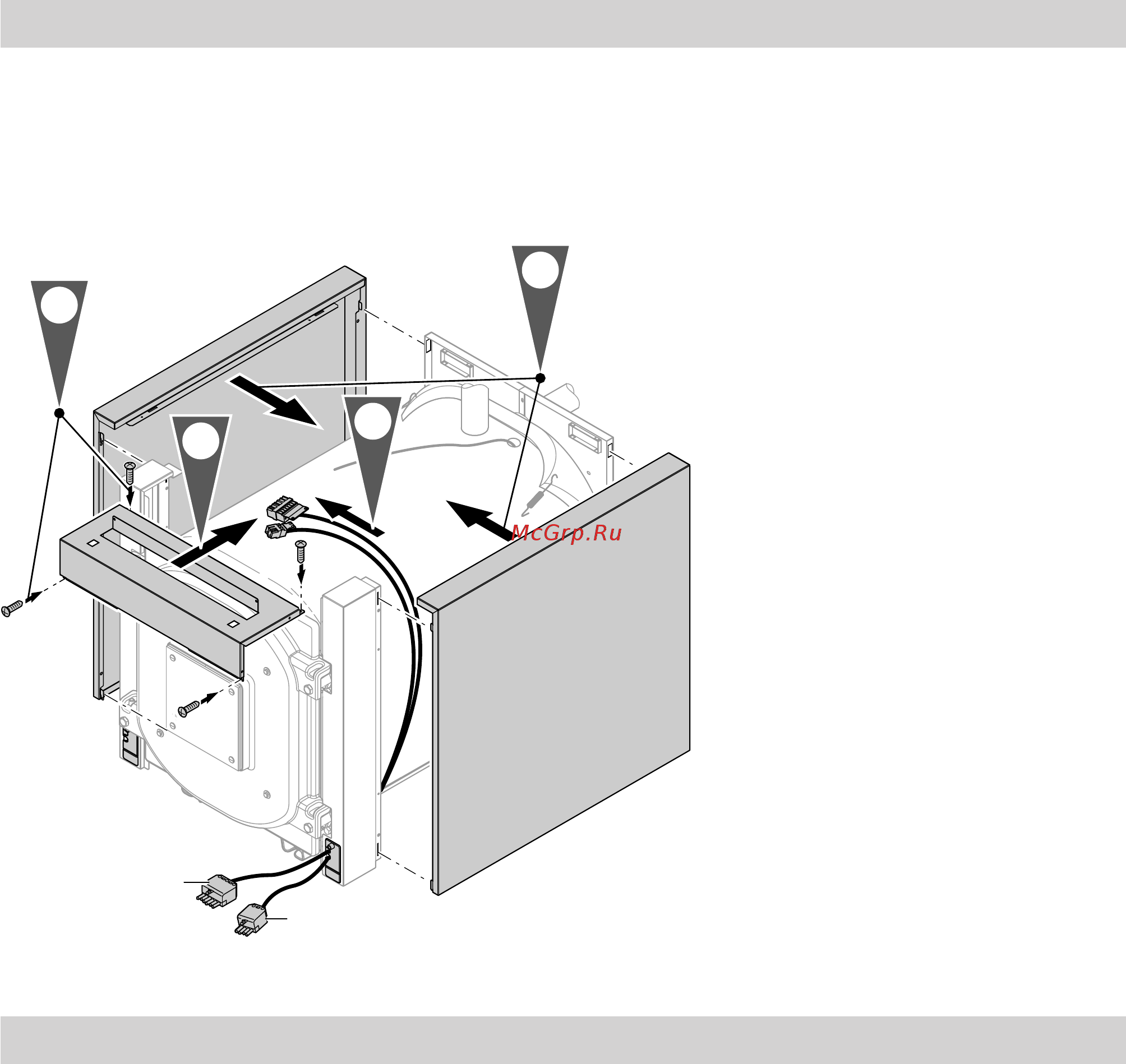

Монтаж боковых и передней панелей
Указание
Кабели горелки
fA
и
lÖ
находятся в упаковке с
теплоизоляцией.
3.
4x
3,9 x 9,5
fA
lÖ
2.
1.
3.
4.
Рис. 21
Контроллер и электрическое подключение

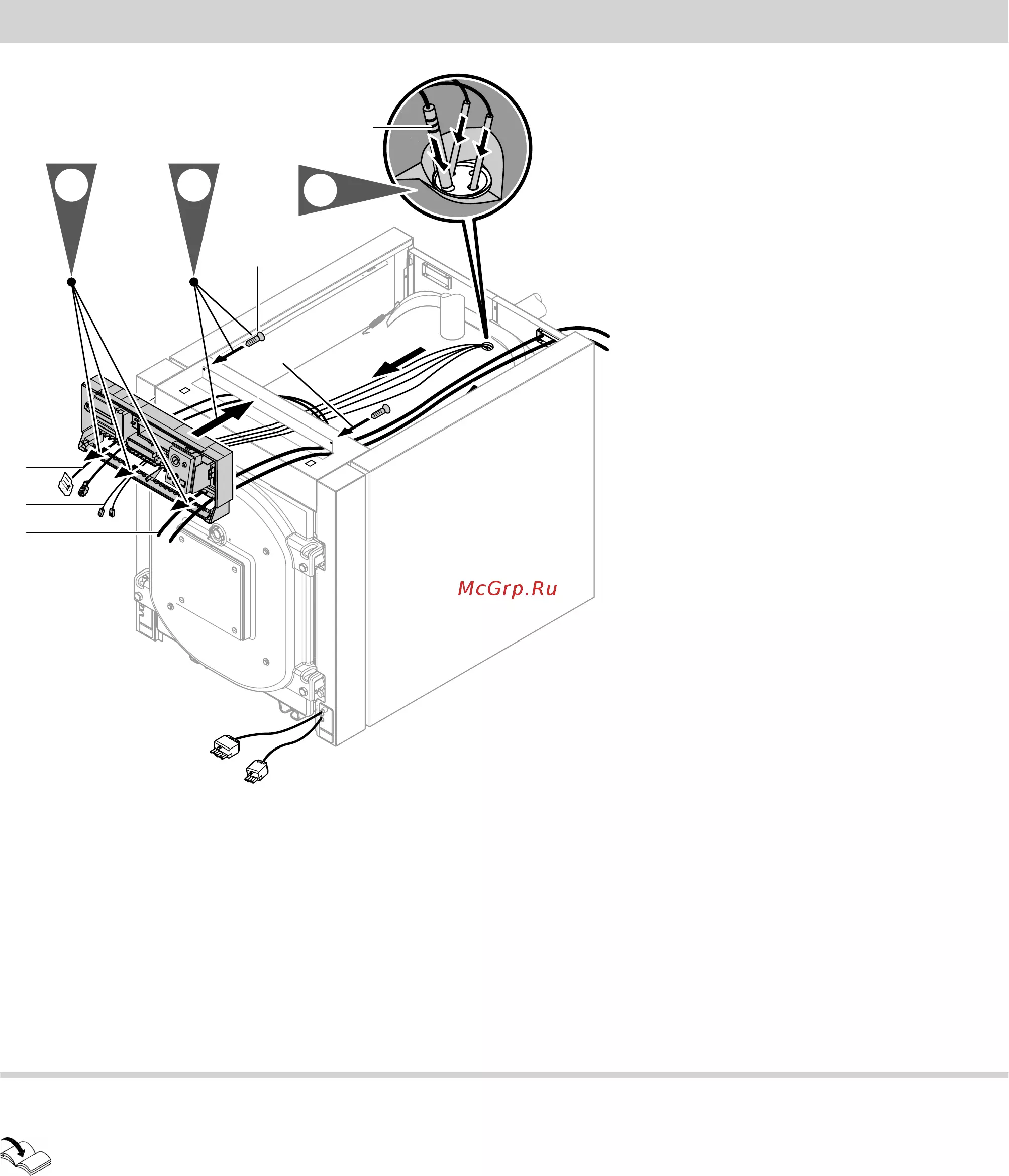

Монтаж контроллера и прокладка электрических кабелей
Указание
Датчик температуры котла
§
находится в упа-
ковке контроллера. Вставить чувствительные
элементы и датчик температуры котла как
можно глубже в погружную гильзу.
Штекер подключения к сети
fÖ
находится в упа-
ковке контроллера.
Кодирующий штекер котла находится в прила-
гаемой к прибору упаковке.
!
Внимание
Повреждение капиллярных трубок приводит к
неисправностям в работе чувствительных
элементов.
Капиллярные трубки не перегибать.
Монтаж панелей облицовки
5599 831 RU
