11
1.
4.
3.
2.
4.

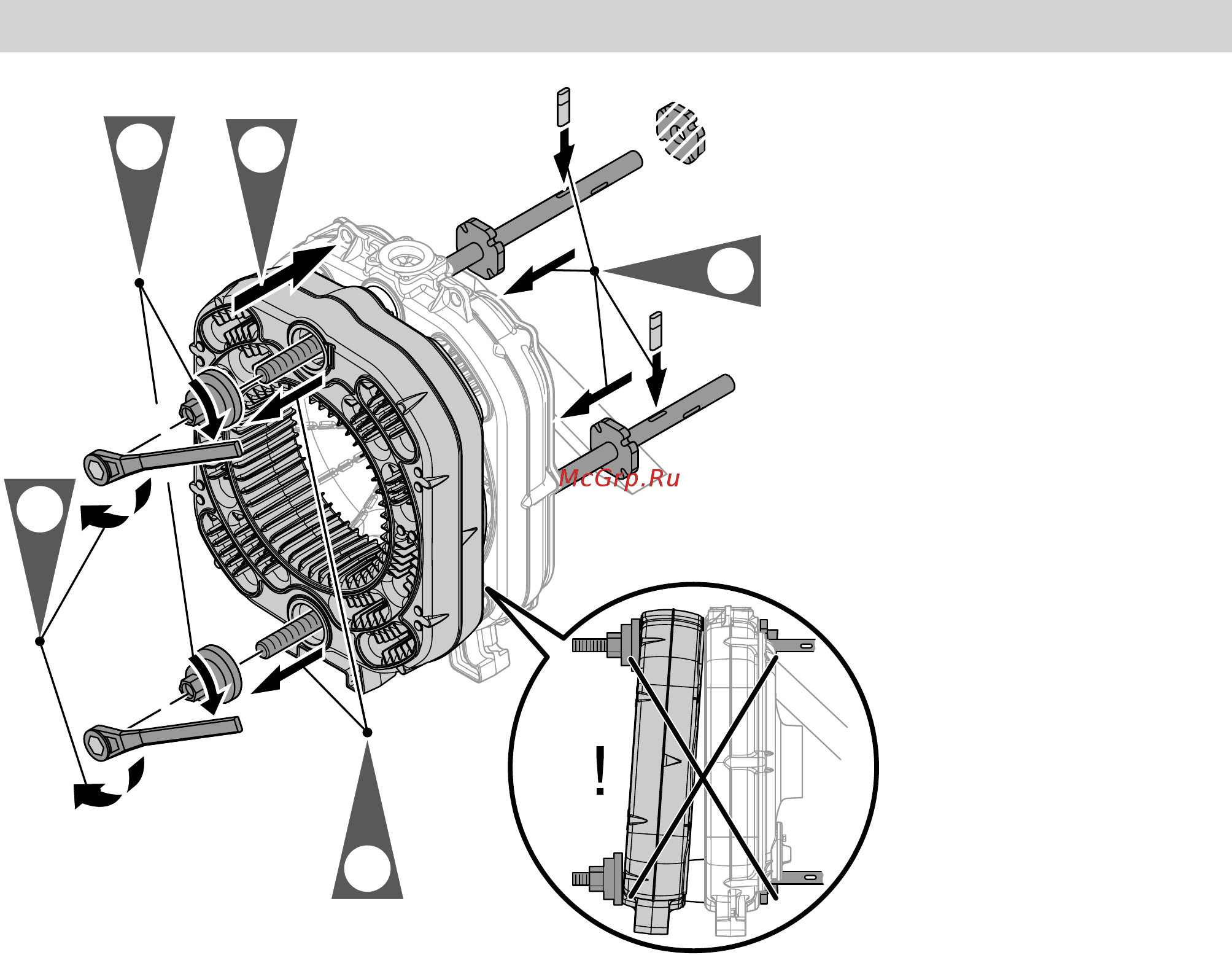

Рис. 7
При сборке секций котла следует учитывать
■
Выдерживать одинаковое расстояние вверху и
внизу между секциями.
■
Не допускать перекоса секций.
■
Не прессовать сегменты силой.
■
Для каждого процесса прессования использовать
только один сегмент. Такой способ действия
позволяет избежать возникновения неплотностей.
Снятие прессового инструмента
Указание
Перед монтажом последующих секций котла
освободить и вынуть прессовый инструмент.
Сборка секций котла (продолжение)
5599 831 RU
