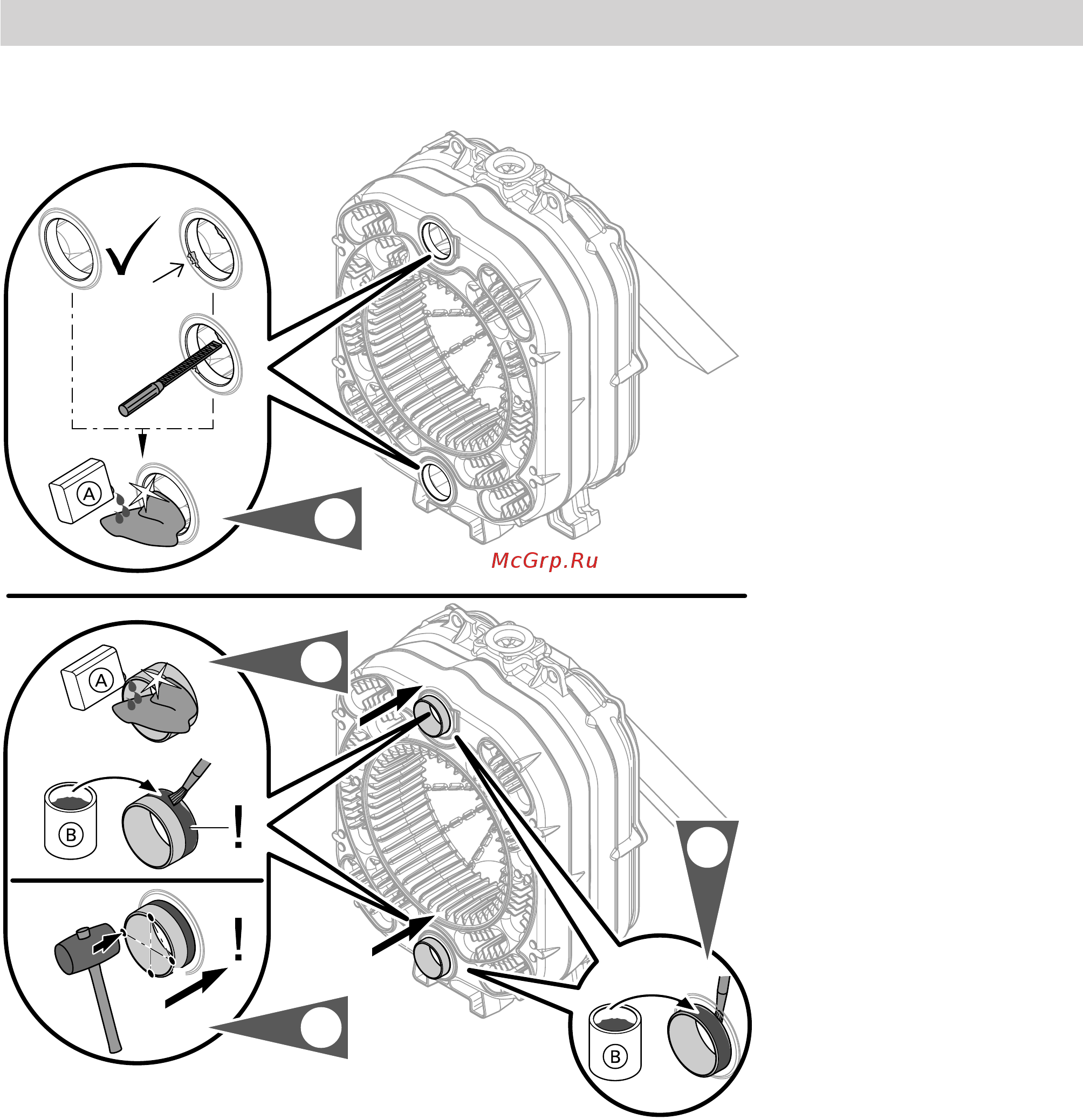

Монтаж и спрессовывание последующих секций котла
2.
1.
3.
A
B
B
1
2
4
3
1.
3.
2.
4.
Рис. 8
A
Чистящее средство
B
Графитная смазка, в комплекте
Указание
Ниппели должны быть прямо и прочно вставлены
вo втулки.
Сборка секций котла (продолжение)
