Водогрейные котлы мощностью от 160 кВт:

Если подключение горелки не было подготовлено

на заводе-изготовителе, выполнить отверстие для

жаровой трубы и крепежные отверстия при мон-

таже.

■

Максимальный диаметр отверстия для пламен-

ной головы Ø 230 мм.

Прорезать теплоизоляционный мат в двери котла

в соответствии с диаметром пламенной головы.

■

После монтажа горелки уплотнить кольцевой

зазор между пламенной трубой и теплоизоля-

ционным блоком, используя имеющийся в ком-

плекте поставки теплоизоляционный материал.

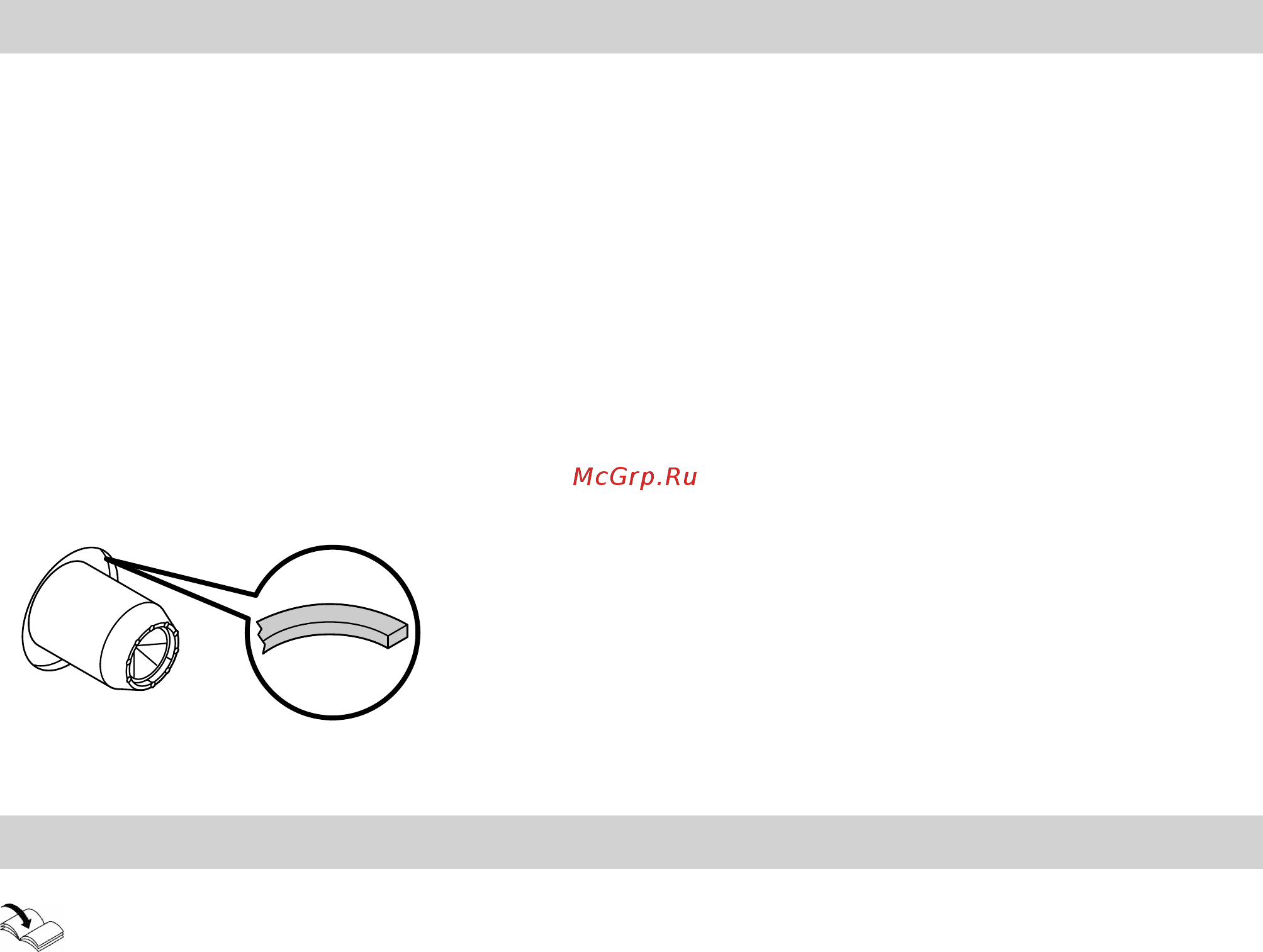

Рис. 24

Указание

Пламенная голова должна входить в водогрейный

котел минимум на 110 мм от передней кромки

плиты горелки.

Для обеспечения исправной работы необходимо

соблюдать требуемую минимальную длину пла-

менной головы.

Указания по вводу в эксплуатацию

Инструкция по сервисному обслуживанию

водогрейного котла, горелки и контроллера

котлового контура

Монтаж горелки (продолжение)
