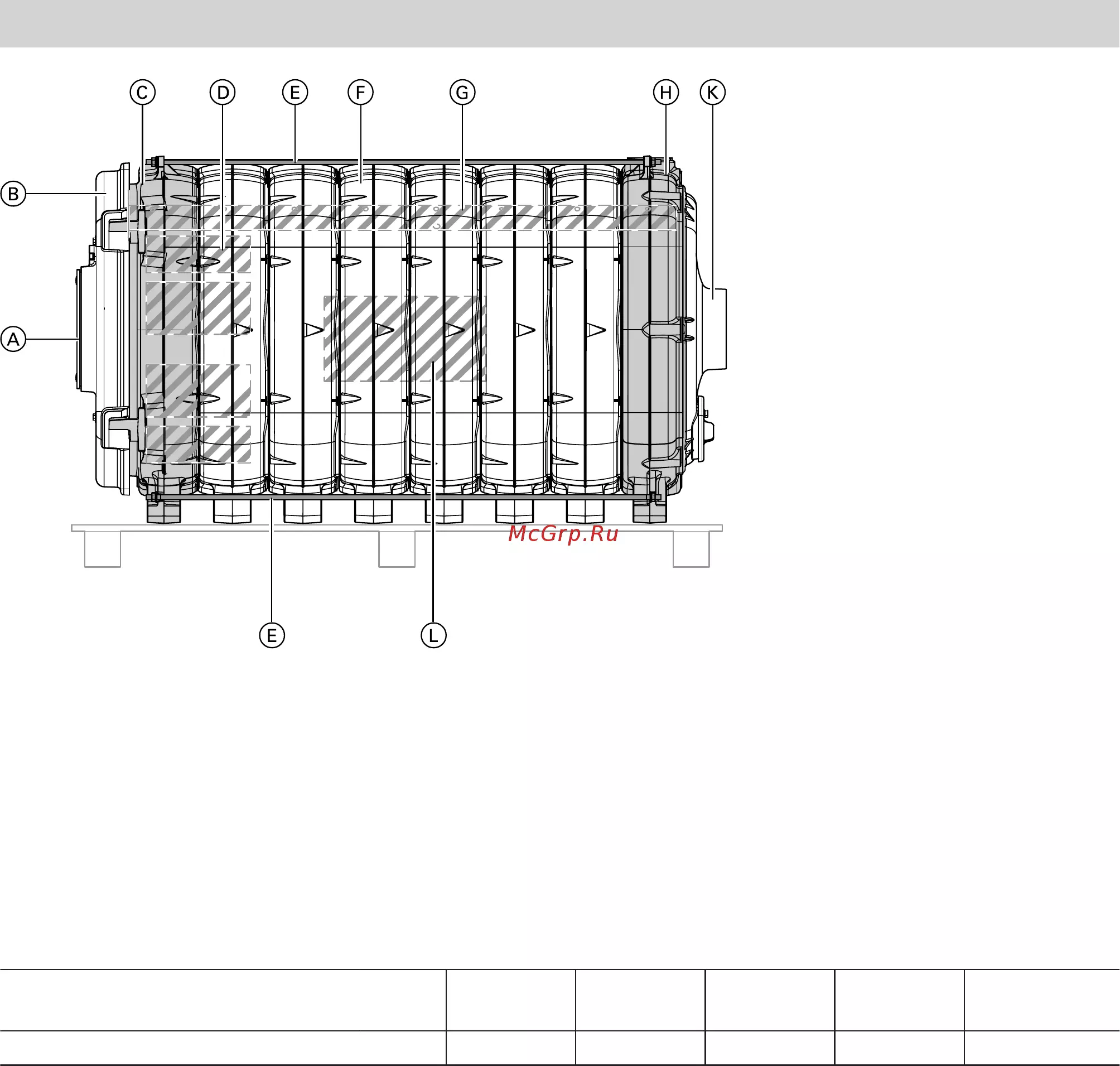

Viessmann Vitorond 200 [6/28] Пространство необходимое для монтажа
![Viessmann Vitorond 200 [6/28] Пространство необходимое для монтажа](/views2/1474468/page6/bg6.png)
6
430
600 170
b
200 (100)
a
500 (200)
500 (200)

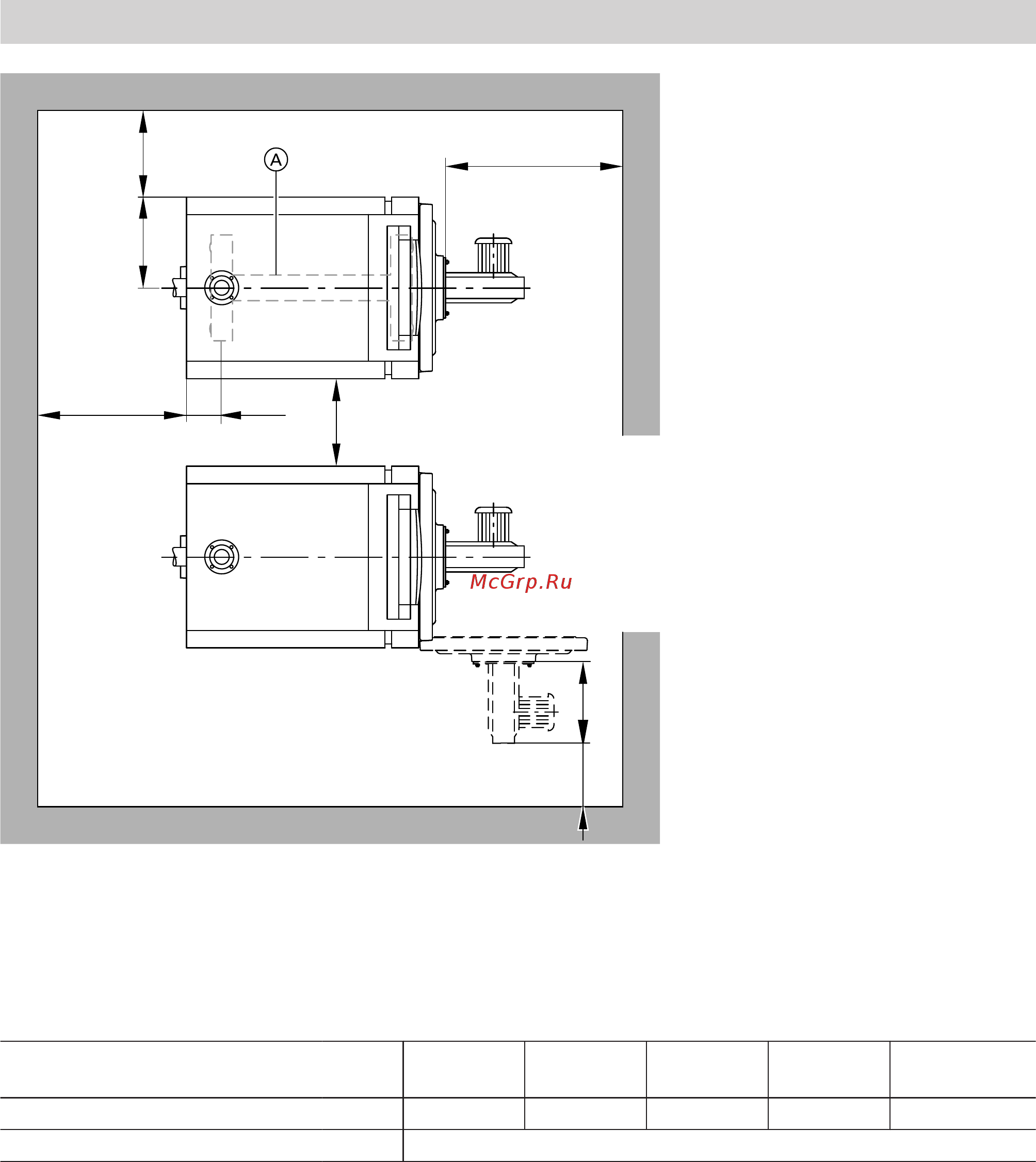

Рис. 1
A
Наружная кромка опорной рамы (принадлеж-
ность)
Размеры в скобках являются минимальными рас-
стояниями.
Номинальная тепловая мощ-
ность
кВт 125 160 195 230 270
a мм 1200 1400 1600 1800 2000
b мм Учесть конструктивную длину горелки.
Пространство, необходимое для монтажа
5599 831 RU
