7

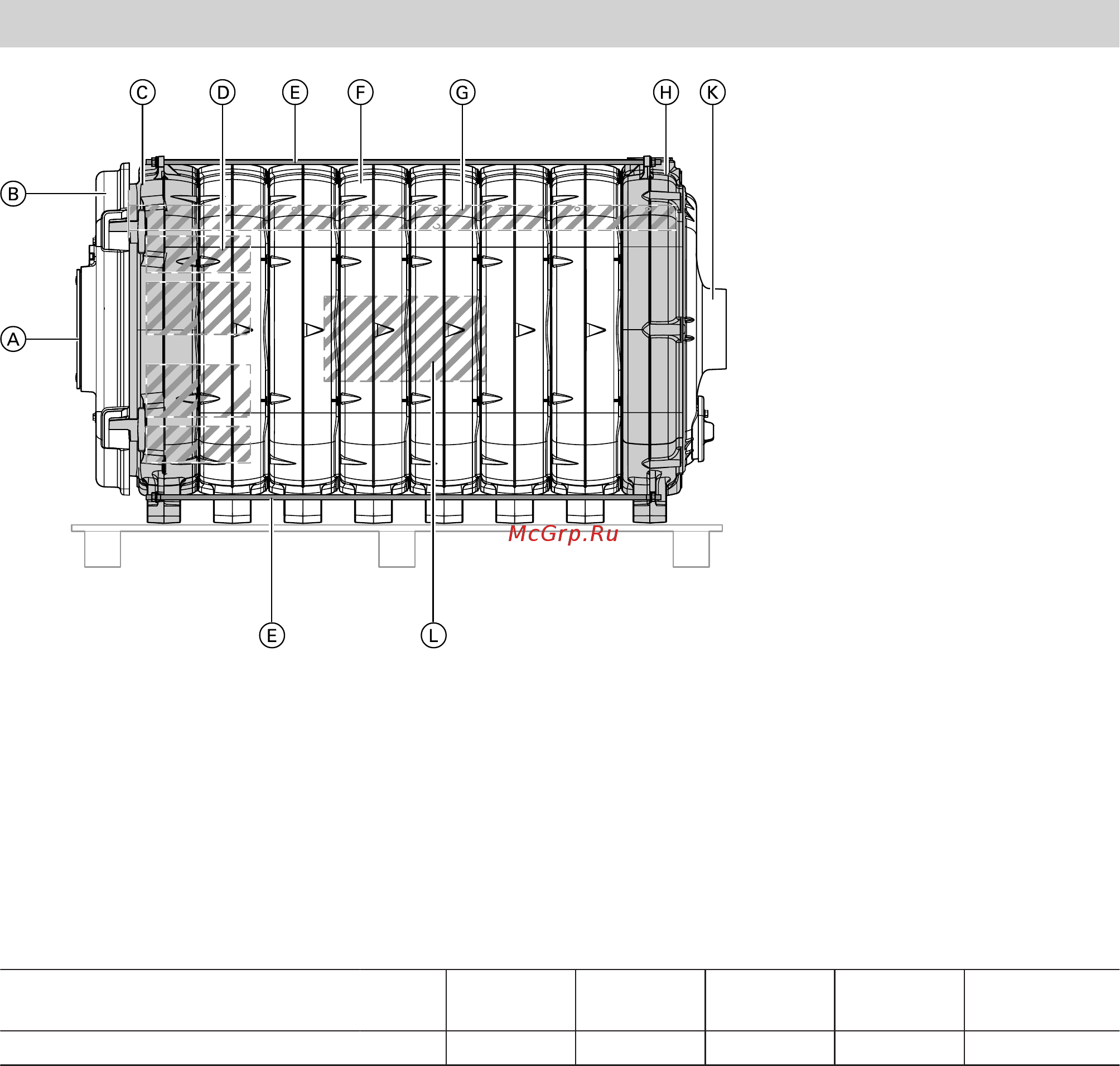

Рис. 2
A
Плита горелки, прилагается
B
Дверь котла
C
Передняя секция
D
Турбулизаторы во 2-х газоходах (только для
котлов мощностью до 195 кВт)
E
Анкерные штанги
F
Средняя секция (кол-во см. в таблице)
G
Распределительный коллектор в верхней
втулке
H
Задняя секция
K
Сборник уходящих газов (смонтирован)
L
Принадлежности котла находятся в камере сго-
рания. При поставке в виде предварительно
собранного котлового блока "для сборки сек-
ций" отсутствует!
Номинальная тепловая мощ-
ность
кВт 125 160 195 230 270
Количество средних секций 2 3 4 5 6
Комплект поставки тела котла
