Viessmann Vitorond 200 — инструкция по монтажу и подключению водогрейных котлов [20/28]
Превью страниц
Страница 20 /
28
![Viessmann Vitorond 200 [20/28] Подключения отопительного контура](/views2/1474468/page20/bg14.png)
20
≥400
KV
KR
Е

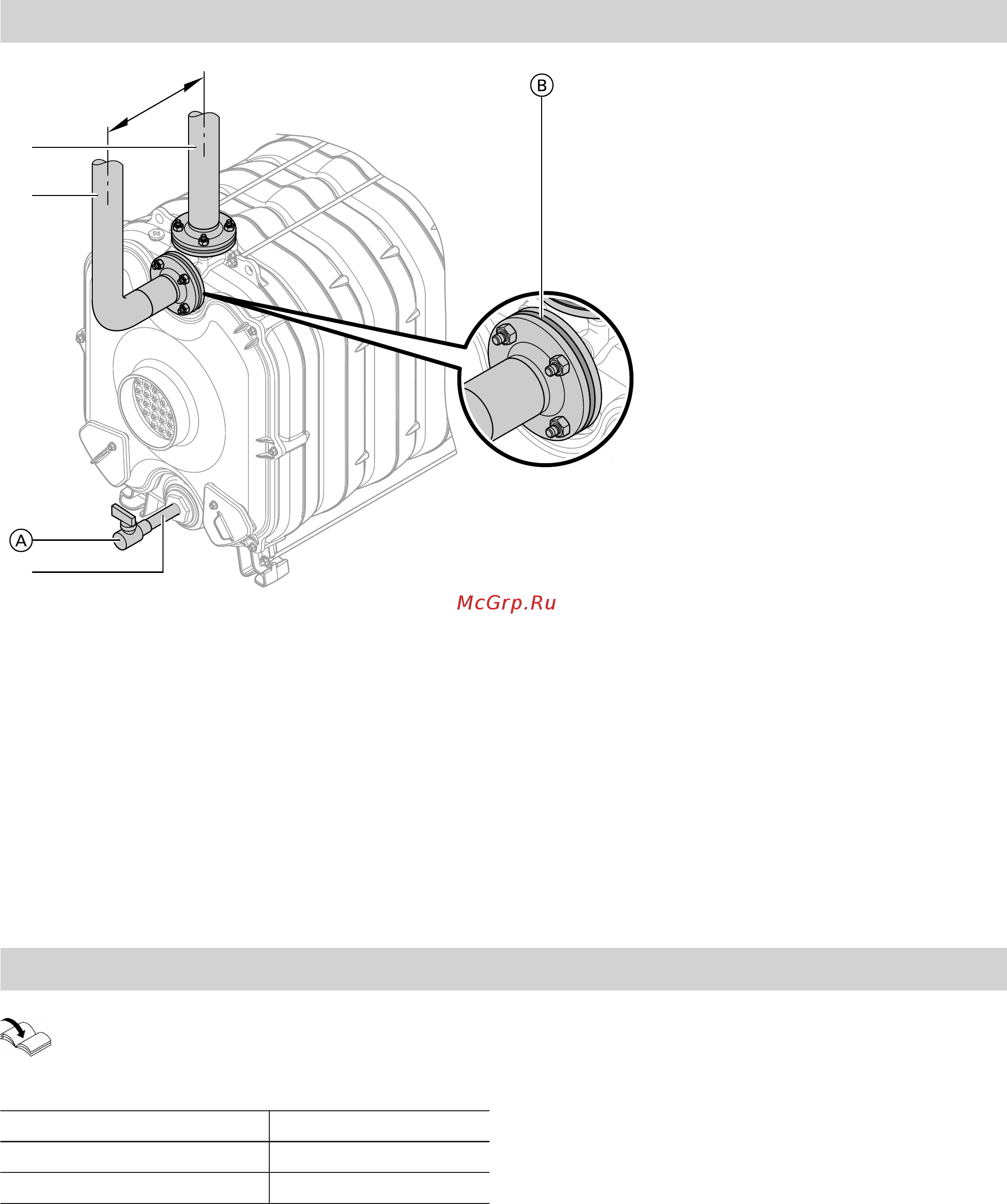

Рис. 16
E Патрубок опорожнения, R 1
KR Обратная магистраль котла, DN65
KV Подающая магистраль котла, DN65
A
Кран наполнения и слива (приобретается
отдельно)
B
Уплотнение обратной магистрали котла
Ø 59 x 118 x 3 мм
Указание
Все трубопроводы должны быть подключены без
воздействия усилий и моментов силы.
Подключение аварийных линий
Инструкция по монтажу группы безопасности
и комплекта подключений
Монтаж аварийных линий
Патрубок аварийной линии DN 40
Доп. рабочее давление 6 бар (0,6 МПа)
Контрольное давление 9 бар (0,9 МПа)
Устройство контроля заполненности котлового
блока водой
Водогрейные котлы должны быть оборудованы
устройством контроля заполненности котлового
блока водой.
Предохранительный клапан
Водогрейные котлы должны быть оснащены пред-
охранительным клапаном, прошедшим конструк-
тивные испытания и имеющим маркировку в соот-
ветствии с TRD 721 и в зависимости от конструкции
установки.
Указание
Все трубопроводы должны быть подключены без
воздействия усилий и моментов силы.
!
Внимание
Использование воды недостаточного каче-
ства может привести к повреждению котло-
вого блока.
Наполнение водогрейного котла водой разре-
шается только при условии выполнения "Тре-
бований к качеству воды" (см. инструкцию по
сервисному обслуживанию).
Подключения отопительного контура
5599 831 RU
