Viessmann Vitorond 200 [13/28] Сборка секций котл
Превью страниц
Страница 13 /
28
![Viessmann Vitorond 200 [13/28] Сборка секций котл](/views2/1474468/page13/bgd.png)
13

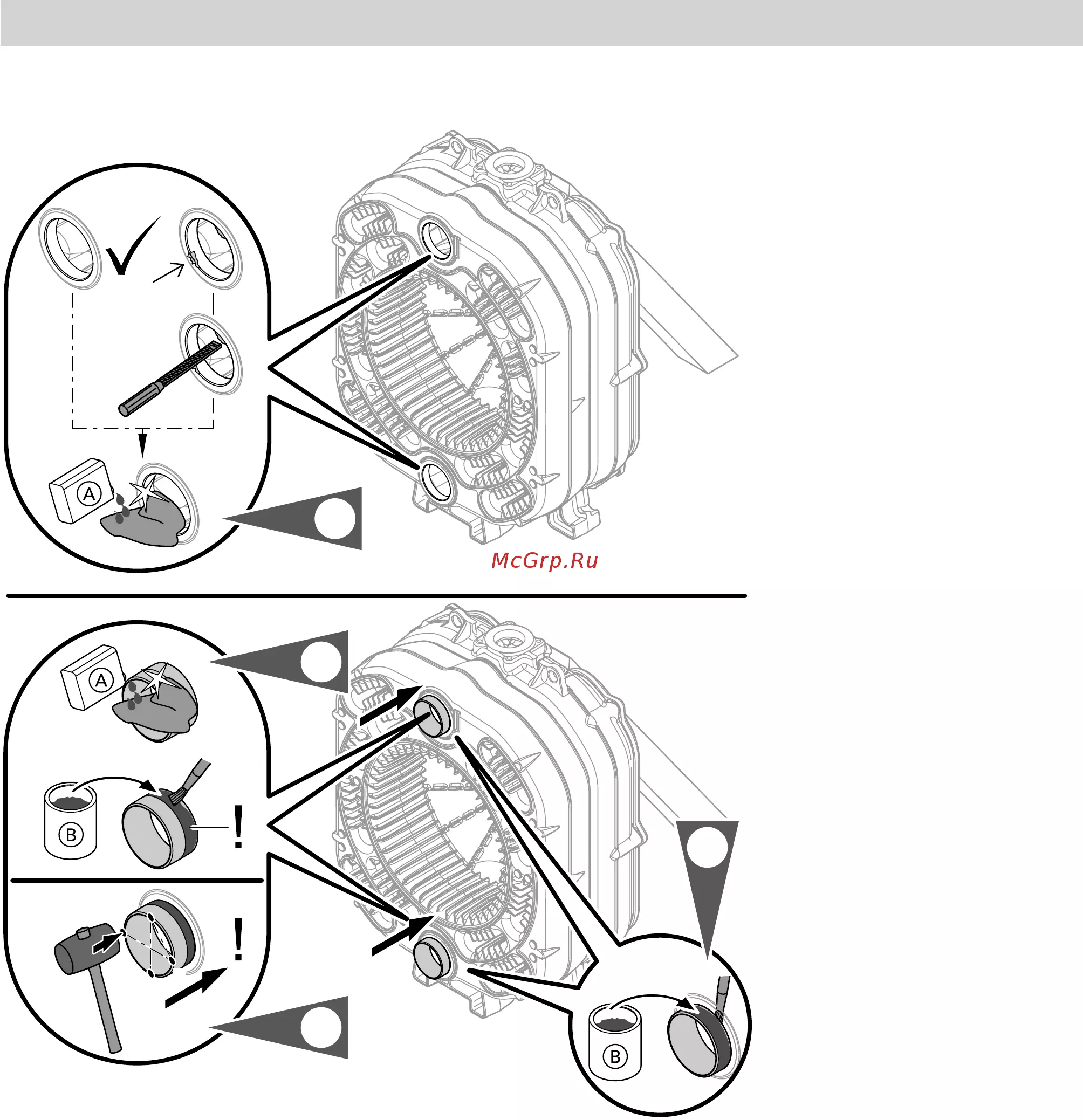

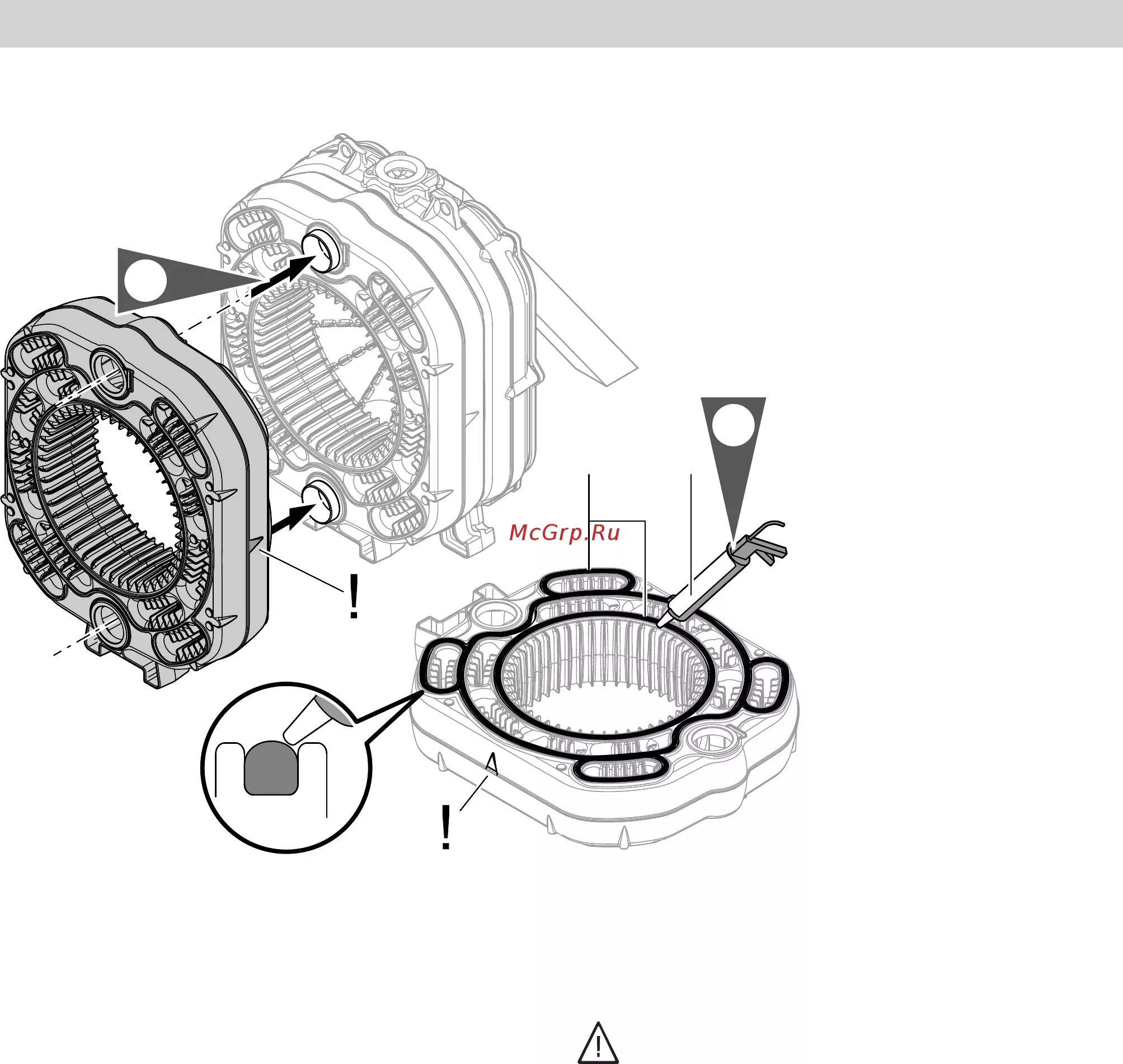

Нанесение герметика в уплотнительный контур на всех последующих секциях
1.
2.
BA
Рис. 9
A
Уплотнительный контур на всех последующих
секциях
B
Имеющийся в комплекте герметик

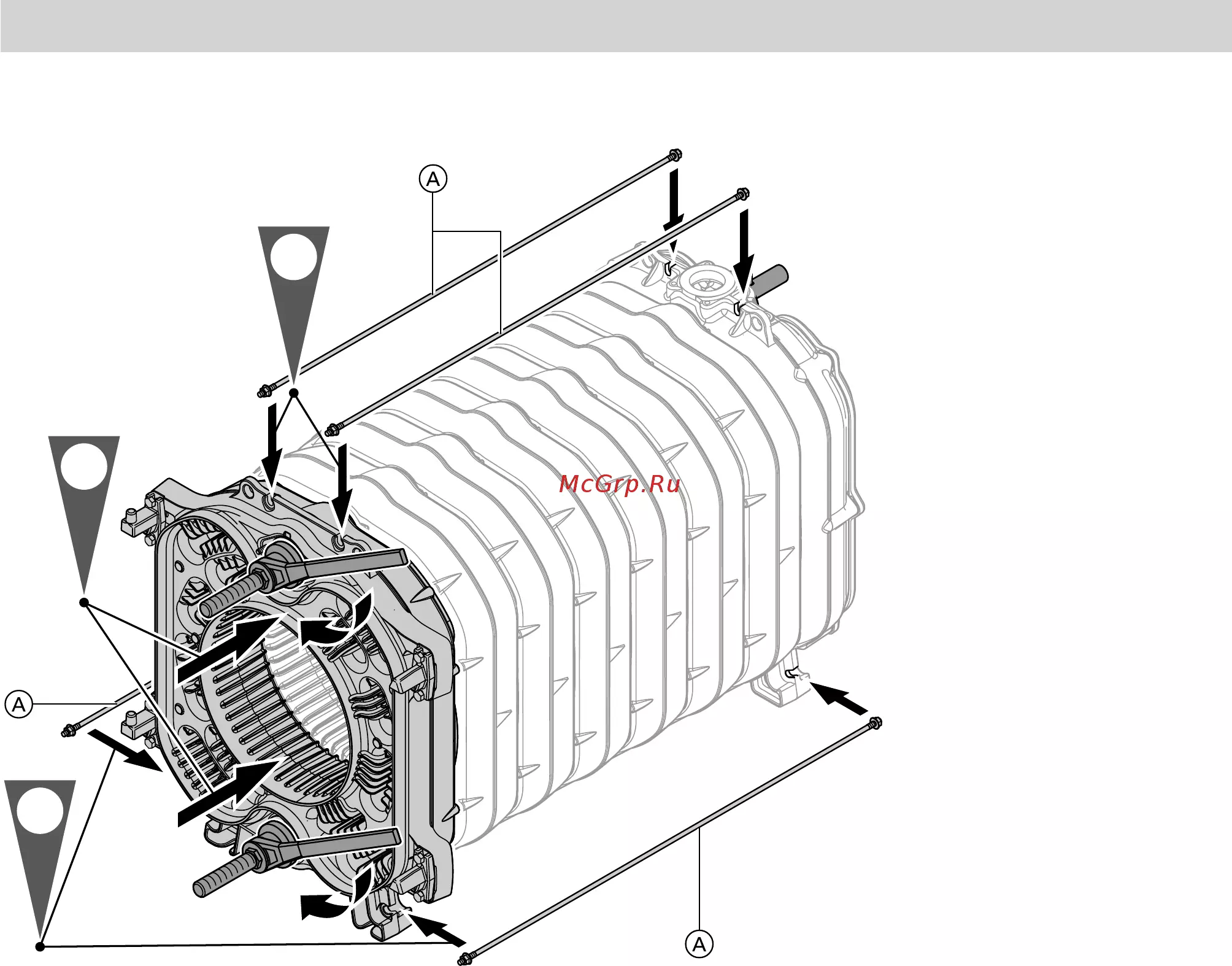

Стягивание секций
См. стр. 10 - 11.
Опасность
Выход дымовых газов приводит к удушью и
отравлению.
Чтобы обеспечить герметичность, герметик
не должен засохнуть. Выполнить сборку сек-
ций в течение 10 мин. после начала нанесе-
ния герметика.
Сборка секций котла (продолжение)
5599 831 RU
