Viessmann Vitosol 300-T SP3B [12/68] Монтаж на скатных крышах с помощью стропильного
![Viessmann Vitosol 300-T SP3B [12/68] Монтаж на скатных крышах с помощью стропильного](/views2/1474709/page12/bgc.png)
12
k
h
C
A
B
90°
4.

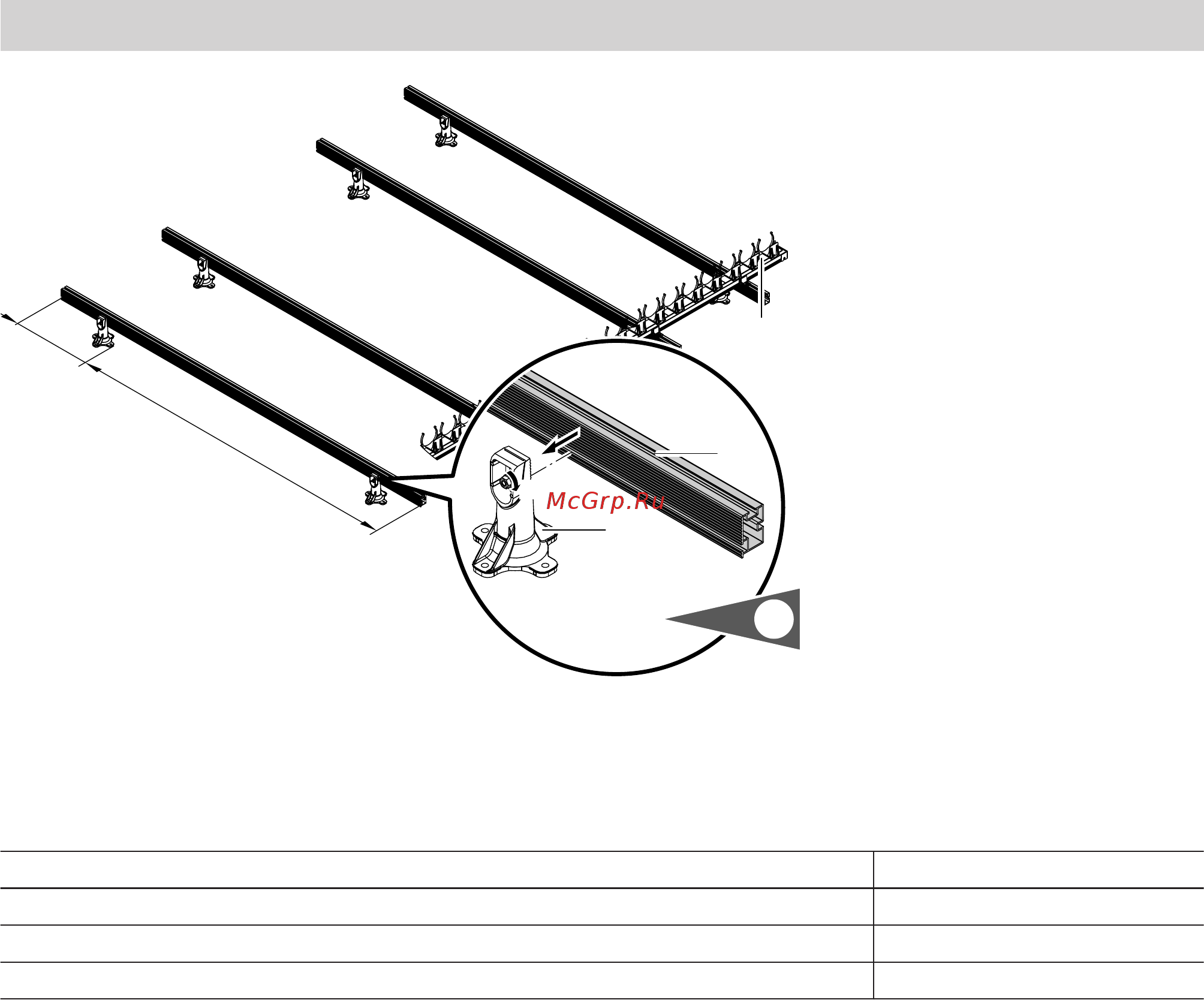

Рис.12
A
Стропильный фланец
B
Монтажная шина
C
Крепление для трубок
Расстояние между стропилами k, мм Выступ h, мм
600 400
700 300
800 200
Монтаж на скатных крышах с помощью стропильного… (продолжение)
5513 763 RU
