Viessmann Vitosol 300-T SP3B [14/68] Монтаж на скатных крышах с помощью стропильных крюков
![Viessmann Vitosol 300-T SP3B [14/68] Монтаж на скатных крышах с помощью стропильных крюков](/views2/1474709/page14/bge.png)
14
90°
Ø9
12.11.
10.
13.
a
b

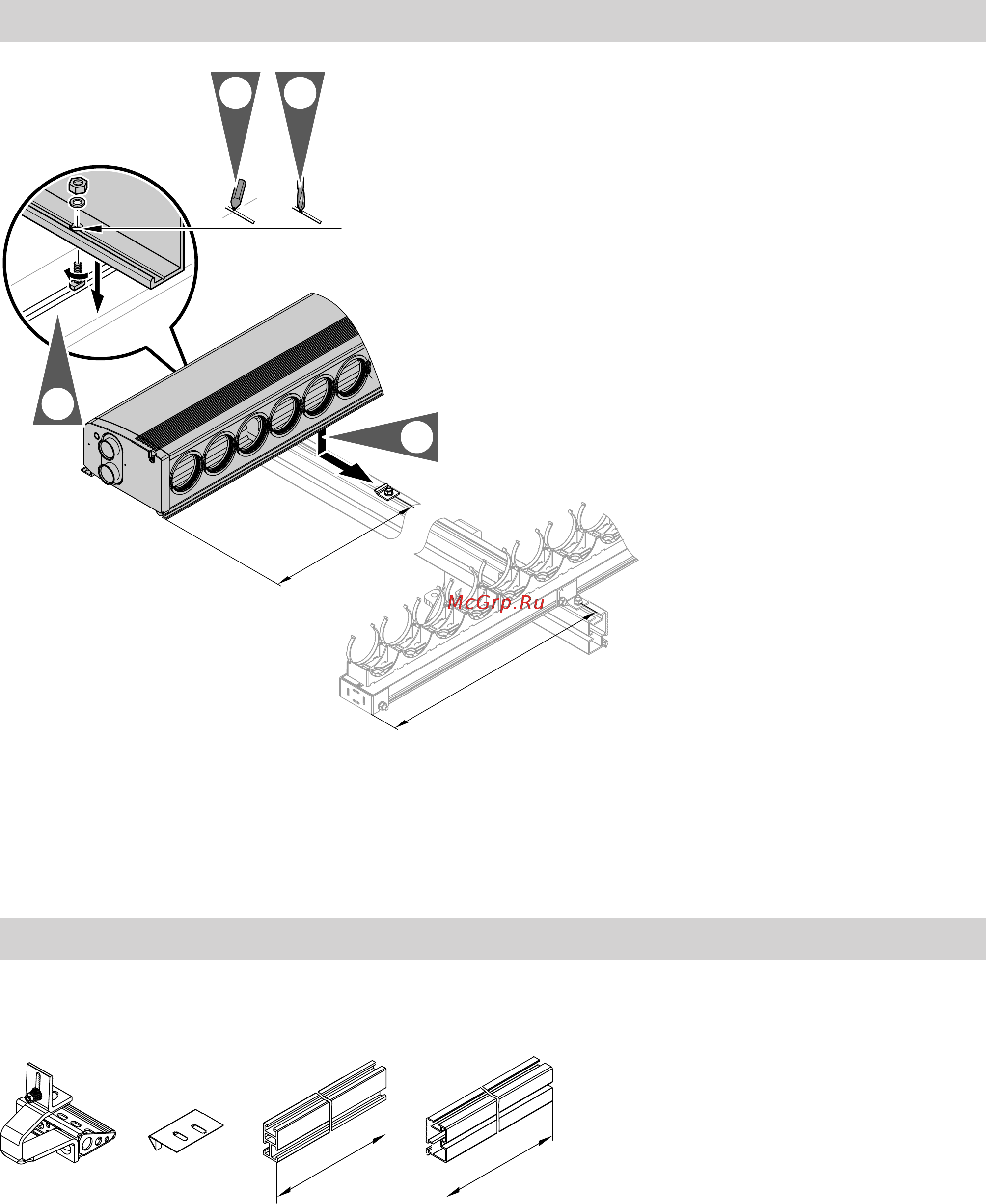

Рис.14
Указание для этапа 12:
Использовать центрирующий паз с задней сто-
роны соединительного корпуса в качестве вспо-
могательного элемента для сверления.
Далее см. раздел "Гидравлические подключения"
(см. стр. 61).
Монтаж на скатных крышах с помощью стропильных крюков
Для кровли из голландской черепицы
2380
2380
31 42
Рис.15
1
Стропильный крюк
2
Опорный уголок
3
Монтажная шина для вертикального монтажа
4
Монтажная шина для горизонтального мон-
тажа
Монтаж на скатных крышах с помощью стропильного… (продолжение)
5513 763 RU
