Viessmann Vitosol 300-T SP3B [23/68] Монтаж стропильных анкеров
![Viessmann Vitosol 300-T SP3B [23/68] Монтаж стропильных анкеров](/views2/1474709/page23/bg17.png)
23
2380
2380
3
1
4
2
5 6
Вертикальный монтаж
1
Стропильный анкер
2
Монтажная шина
5
Уплотнение
6
Пластмассовый заменитель черепицы, если
имеющаяся черепица не должна быть прореза-
на
Использовать только на кровлях с углом ската
не менее 12°.
Горизонтальный монтаж
3
Стропильный анкер
4
Монтажная шина
5
Уплотнение
6
Пластмассовый заменитель черепицы, если
имеющаяся черепица не должна быть прореза-
на
Использовать только на кровлях с углом ската
не менее 12°.

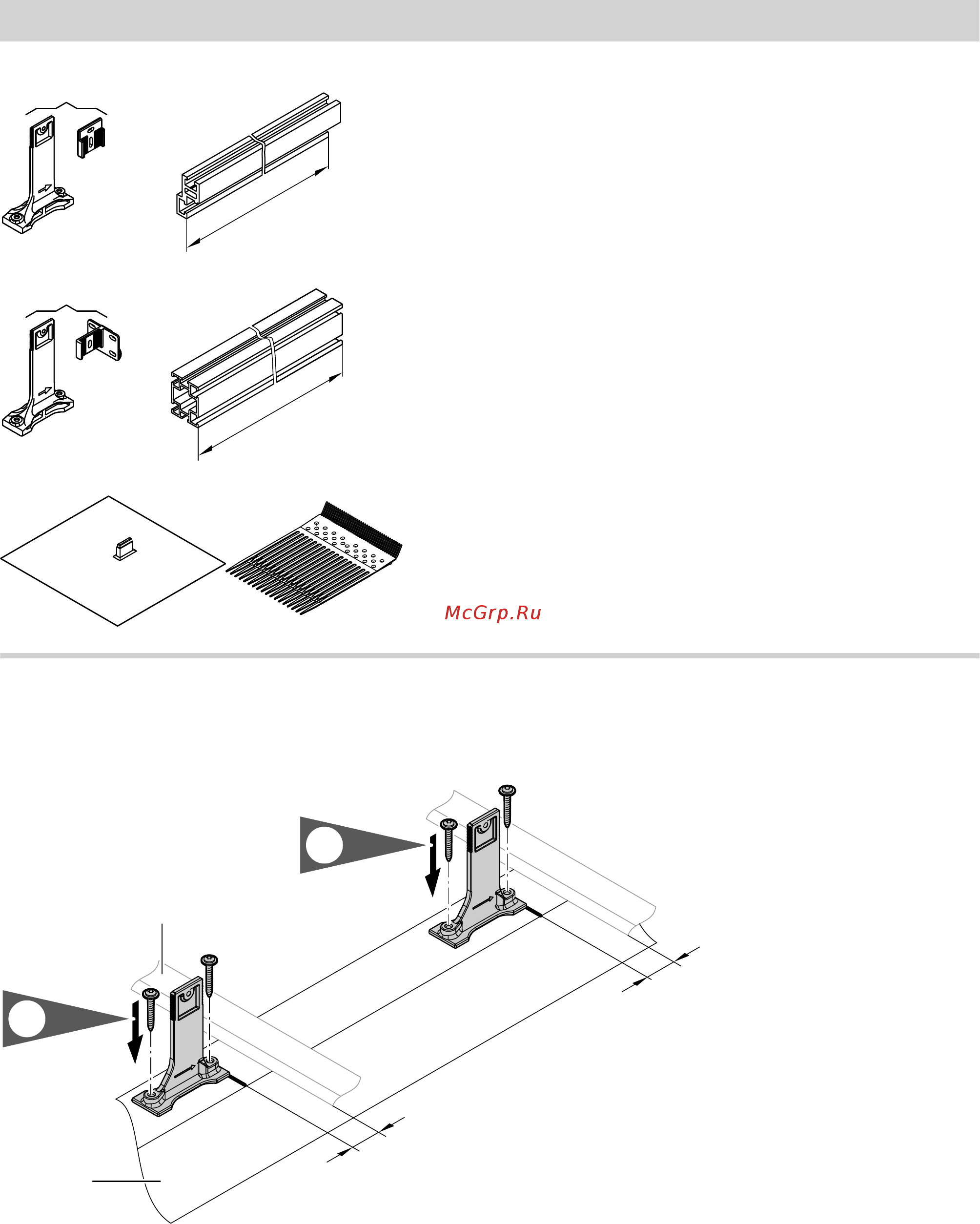

Монтаж стропильных анкеров
Стропильные анкера используются для вертикаль-
ного и горизонтального монтажа коллекторов.
~40
1.
2.
~40
B
A
Рис.26
Указание
Расстояние между стропильными анкерами см. в
разделе "Вертикальный монтаж" или "Горизо-
нтальный монтаж"
A
Стропильная балка
B
Рейка обрешетки
Монтаж на скатных крышах с помощью стропильных… (продолжение)
5513 763 RU
