Viessmann Vitosol 300-T SP3B [29/68] Монтаж на скатных крышах с помощью стропильных
![Viessmann Vitosol 300-T SP3B [29/68] Монтаж на скатных крышах с помощью стропильных](/views2/1474709/page29/bg1d.png)
29
е
f
g
c
d
50
74

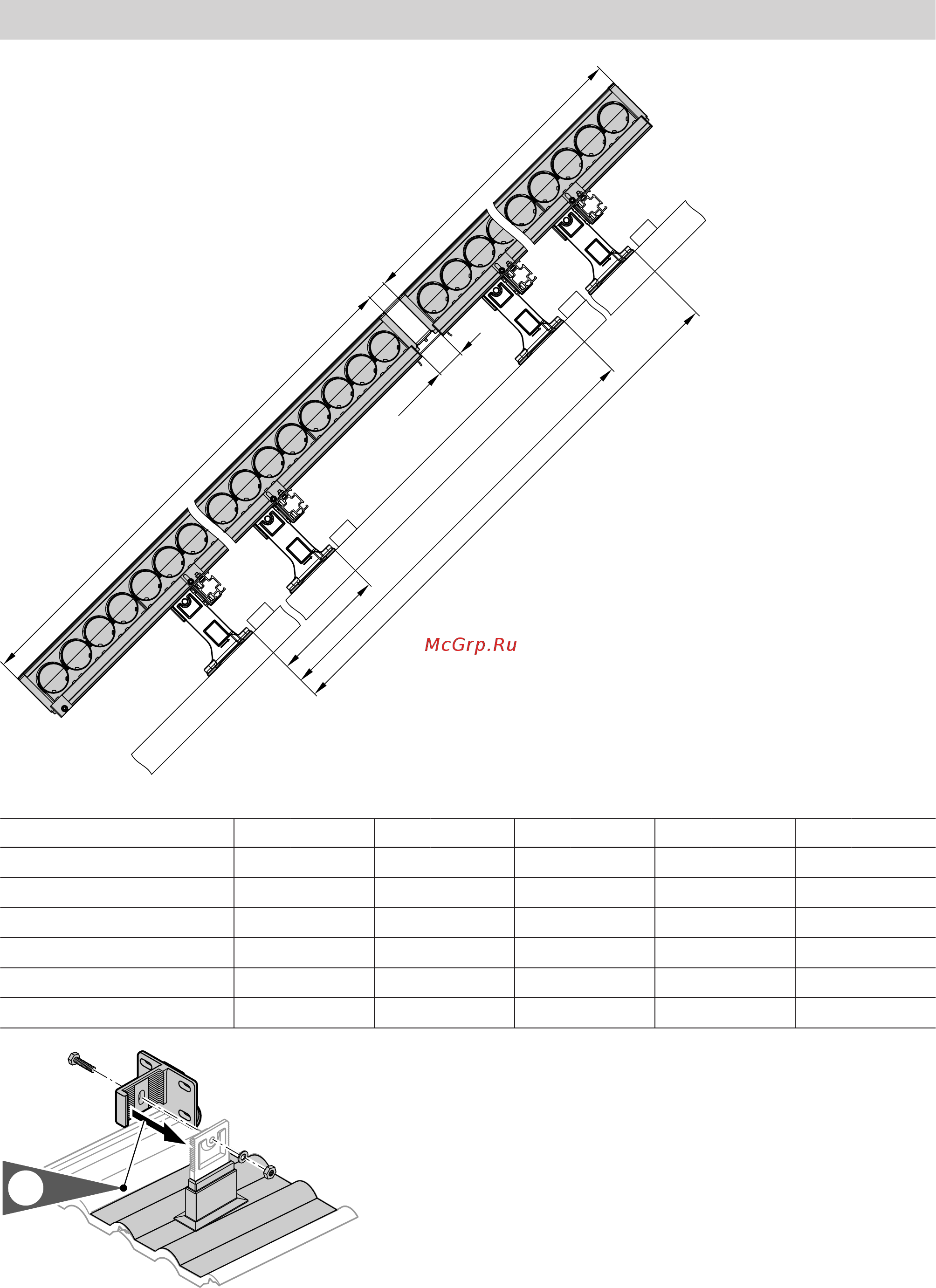

Рис.35
Комбинация c мм d мм e мм f мм g мм
1,51 м
2
1053 — 525 — —
3,03 м
2
2061 — 1030 — —
1,51 м
2
/1,51 м
2
1053 1053 525 1105 1630
1,51 м
2
/3,03 м
2
1053 2061 525 1355 2385
3,03 м
2
/1,51 м
2
2061 1053 1030 1860 2385
3,03 м
2
/3,03 м
2
2061 2061 1030 2110 3140
1.
Рис.36
Монтаж на скатных крышах с помощью стропильных… (продолжение)
5513 763 RU
