61
Vitosol 200-T a мм b мм
1,26 м
2
210 260
1,51 м
2
230 265
3,03 м
2
480 515

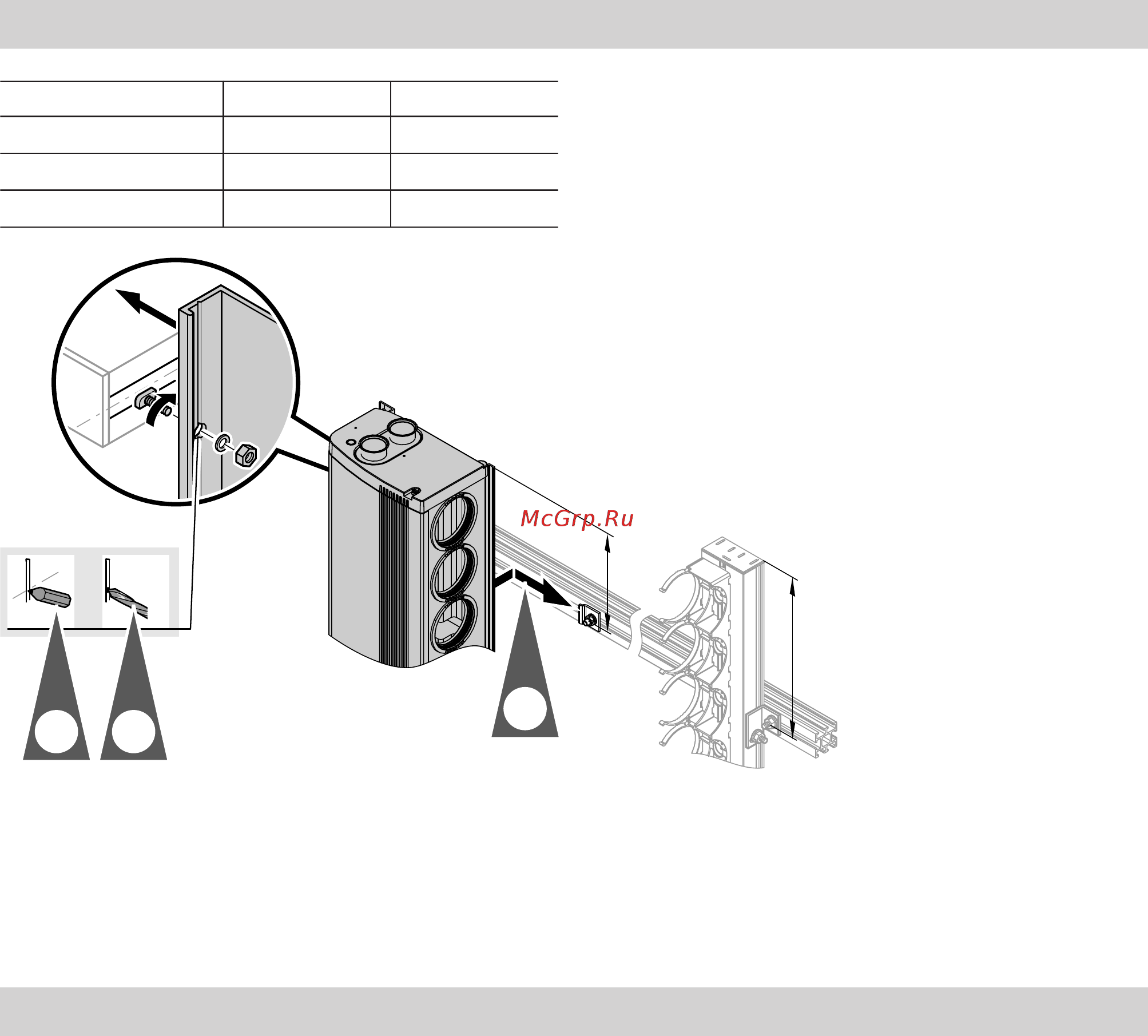

Монтировать соединительный корпус со смеще-
нием относительно крепления для трубок. Тем
самым достигается наклон вакуумных трубок отно-
сительно горизонтали.
90°
Ø9
9.
10.
8.
b
a
Рис.79
Указание для этапа 10:
Использовать центрирующий паз с задней сто-
роны соединительного корпуса в качестве вспо-
могательного элемента для сверления.
Далее см. раздел "Гидравлические подключения"
(см. стр. 61).
Гидравлические соединения
Подключения соединительного корпуса
!
Внимание
Соединительные трубы не должны иметь
повреждений.
Все уплотнительные кольца круглого сечения
на коллекторах смазывать только имею-
щейся в комплекте арматурной смазкой.
Монтаж на фасадах (только Vitosol 200-T) (продолжение)
5513 763 RU
