Viessmann Vitosol 300-T SP3B [53/68] Монтаж на стойка
![Viessmann Vitosol 300-T SP3B [53/68] Монтаж на стойка](/views2/1474709/page53/bg35.png)
53
A
4 шт.
b
2000
a
B
3.
Z

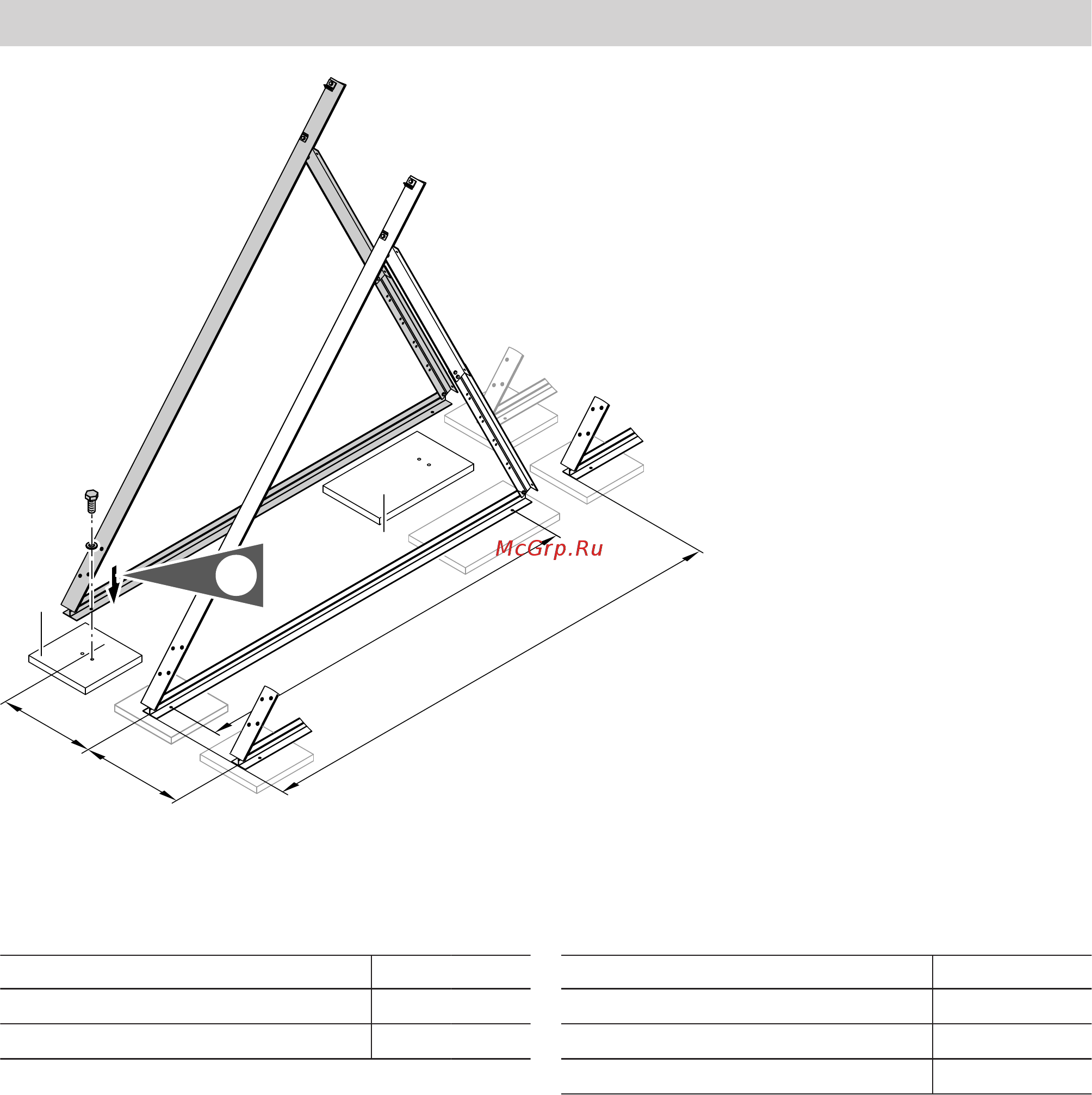

Рис. 70 Использовать опорные стойки в каче-
стве шаблона для сверления.
A
Опора A
B
Опора B
Площадь коллектора a мм
1,51 м
2
505
3,03 м
2
1010
Комбинация b мм
1,51 м
2
/1,51 м
2
595
1,51 м
2
/3,03 м
2
850
3,03 м
2
/3,03 м
2
1100
Монтаж на стойках (продолжение)
5513 763 RU
