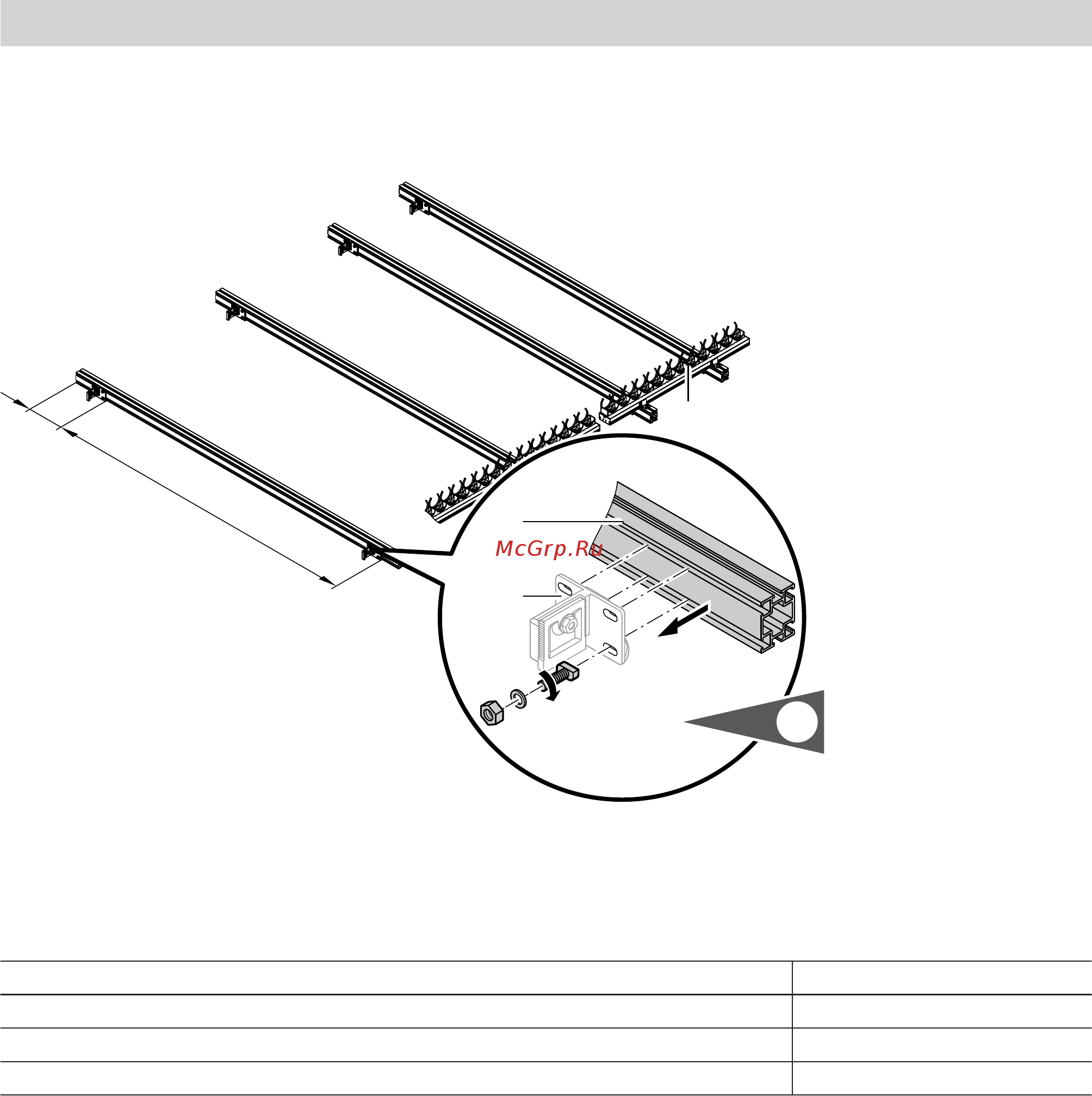

Для общей ширины необходимы 3 стропильные
балки. Центральную стропильную балку оставить
свободной.
C
k
h
90°
2.
B
A
4 шт.
Рис.37
A
Стропильный анкер
B
Монтажная шина
C
Крепление для трубок
Расстояние между стропилами k, мм Выступ h, мм
600 400
700 300
800 200
Монтаж на скатных крышах с помощью стропильных… (продолжение)
5513 763 RU
