Viessmann Vitosol 300-T SP3B [15/68] Монтаж стропильных крюков
![Viessmann Vitosol 300-T SP3B [15/68] Монтаж стропильных крюков](/views2/1474709/page15/bgf.png)
15

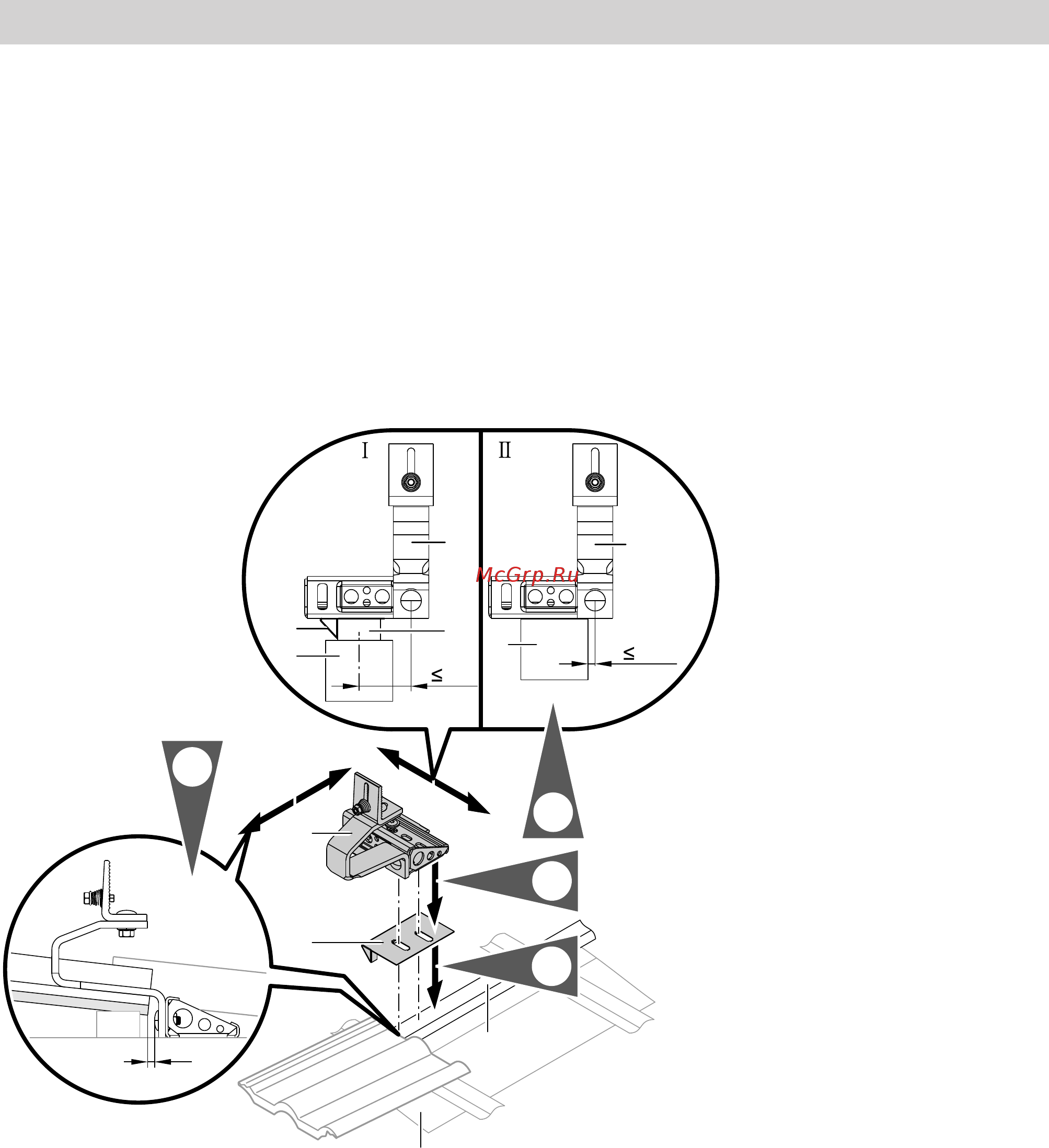

Монтаж стропильных крюков
Стропильные крюки используются для вертикаль-
ного и горизонтального монтажа коллекторов.
■
Вариант I:
Монтаж стропильного крюка
1
на промежуточ-
ной обрешетке
B
с опорным уголком
2
■
Вариант II:
Монтаж стропильного крюка
1
непосредственно
на стропильной балке
A
■
Подогнать размеры черепицы с помощью угловой
шлифовальной машины, например, удалить про-
фили для отвода дождевой воды.
!
Внимание
Избегать повреждения черепицы.
Стропильный крюк не должен лежать на
черепице. Соблюдать размеры.
A
B
1.
2.
A
75
B
20
A
3.
1
2
1
2
1
5
4.
Рис.16
Указание
Расстояние между стропильными крюками см. в
разделе "Вертикальный монтаж" или "Горизо-
нтальный монтаж"
Монтаж на скатных крышах с помощью стропильных… (продолжение)
