Viessmann Vitosol 300-T SP3B [21/68] Монтаж на скатных крышах с помощью стропильных
![Viessmann Vitosol 300-T SP3B [21/68] Монтаж на скатных крышах с помощью стропильных](/views2/1474709/page21/bg15.png)
21
305
90°
2.
155
90°
90°
3.
4.
b
90°
90°
5.
90°
90°
6.

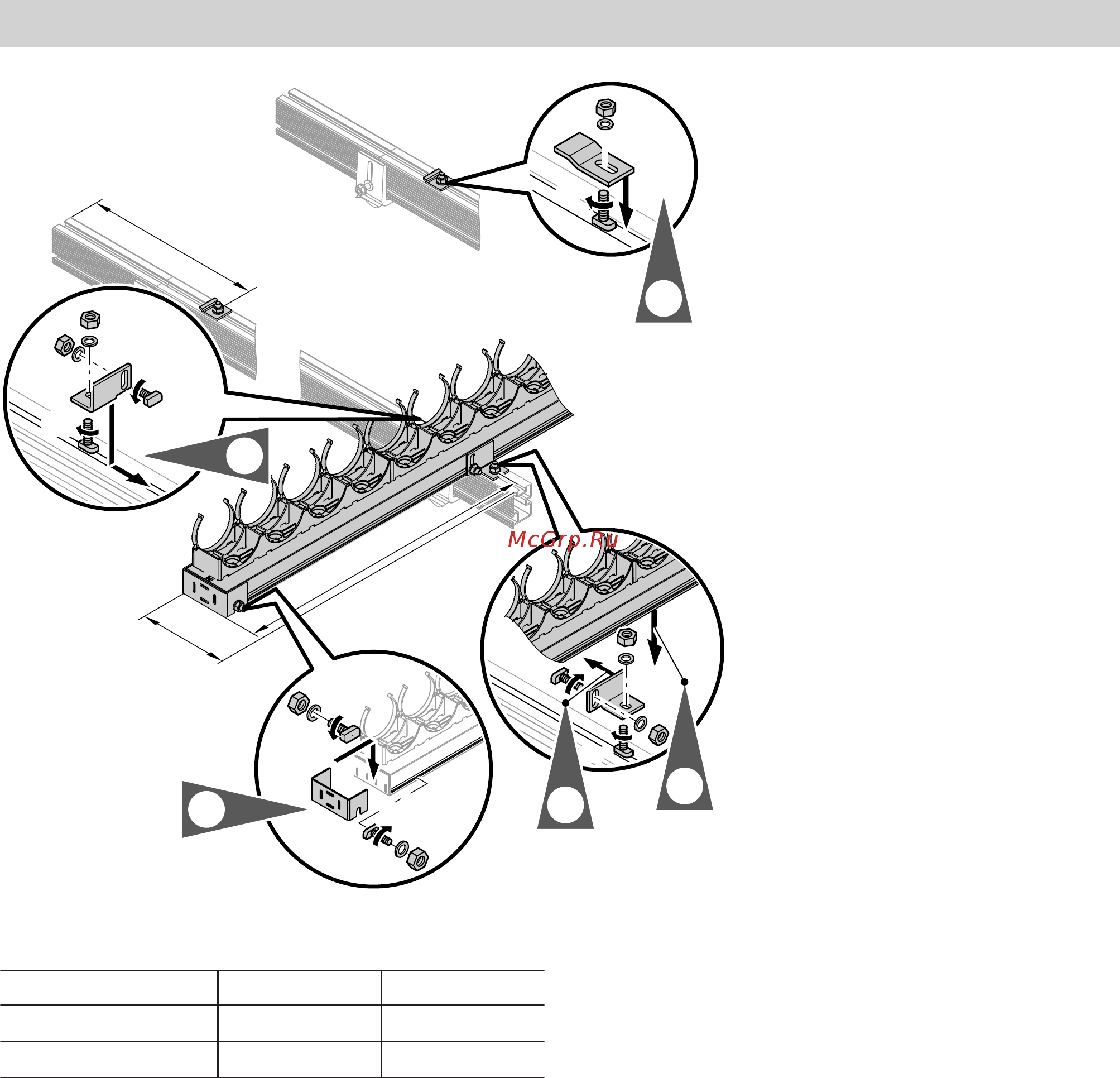

Рис. 24 Учесть размер b в таблице ниже.
Vitosol 200-T a мм b мм
1,51 м
2
230 265
3,03 м
2
480 515
Монтировать соединительный корпус со смеще-
нием относительно крепления для трубок. Тем
самым достигается наклон вакуумных трубок отно-
сительно горизонтали.
Монтаж на скатных крышах с помощью стропильных… (продолжение)
5513 763 RU
