Viessmann Vitosol 300-T SP3B [64/68] Монтаж вакуумных трубок

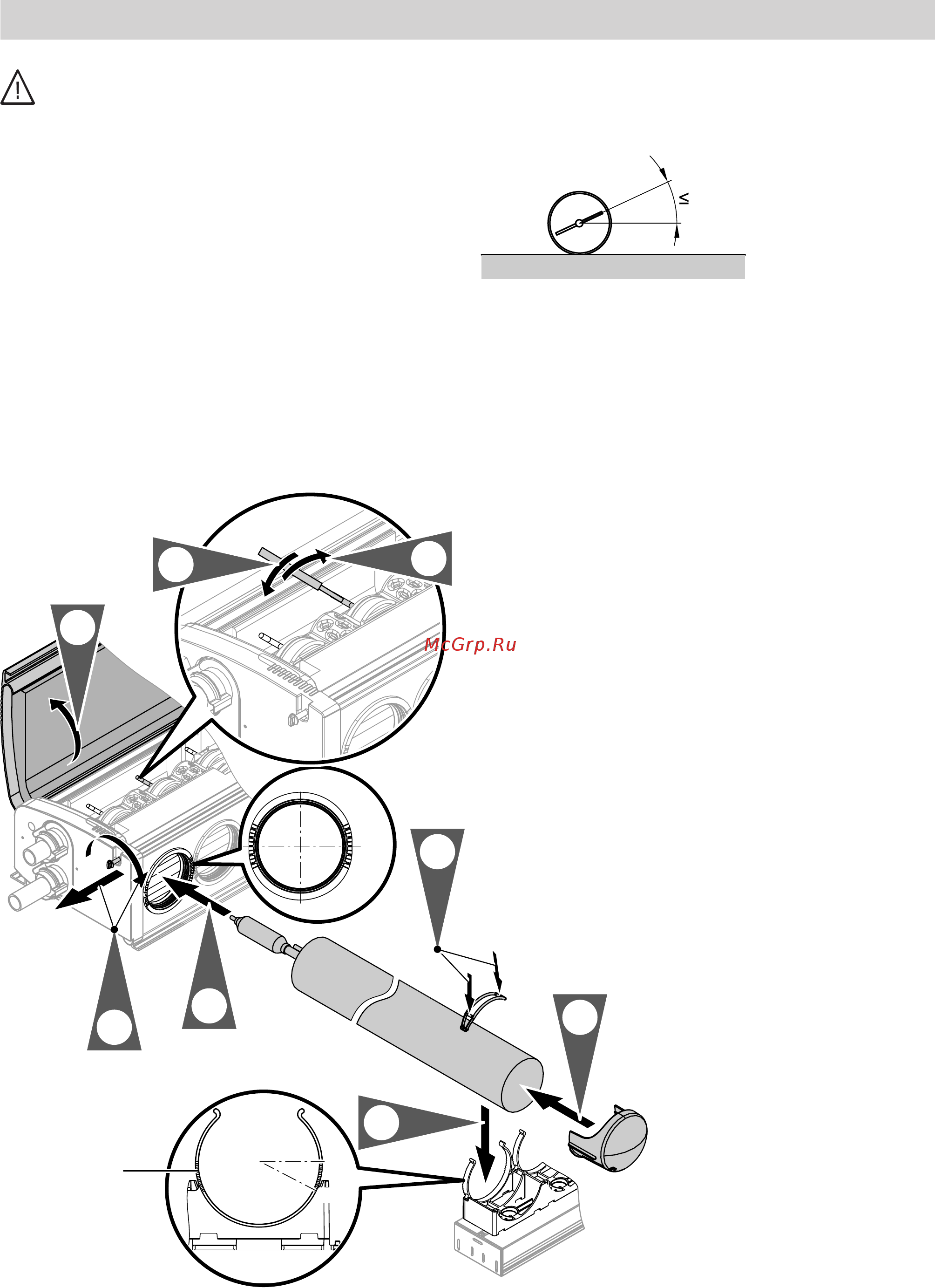

![Viessmann Vitosol 300-T SP3B [64/68] Монтаж вакуумных трубок](/views2/1474709/page64/bg40.png)
64
Опасность
Вакуумные трубки при недостаточно осторож-
ном обращении могут разбиться. Это может
привести к травмам. При воздействии сол-
нечного излучения конденсатор нагревается
до очень высокой температуры.
Необходимо пользоваться защитными пер-
чатками и очками.
Указания по монтажу
■
Сторона абсорбера с покрытием должна быть
обращена к солнцу.
■
Не следует защемлять какие-либо части теплои-
золяции.
■
Поверхность конденсатора должна быть чистой.
■
Уложить конденсатор в гнездо для конденсатора
в теплообменнике.
На крышах, имеющих отклонение от южного
направления, установить угол наклона абсорбера
(см. шкалу на рисунке на стр. 64).
25°
Рис.83
!
Внимание
Для Vitosol 300-T не производить ориента-
цию (вращение) вакуумных трубок в зажатом
состоянии.
Это может привести к повреждению вакуум-
ных трубок.
0°
-25°
2x
6.
4.
8.
5.
-25°
0°
+25°
1.
2.
3.
A
7.
Рис.84
Монтаж вакуумных трубок
5513 763 RU
