Viessmann Vitosol 300-T SP3B [45/68] Горизонтальный монтаж только vitosol 200 t
![Viessmann Vitosol 300-T SP3B [45/68] Горизонтальный монтаж только vitosol 200 t](/views2/1474709/page45/bg2d.png)
45
Далее см. раздел "Гидравлические подключения"
(см. стр. 61).

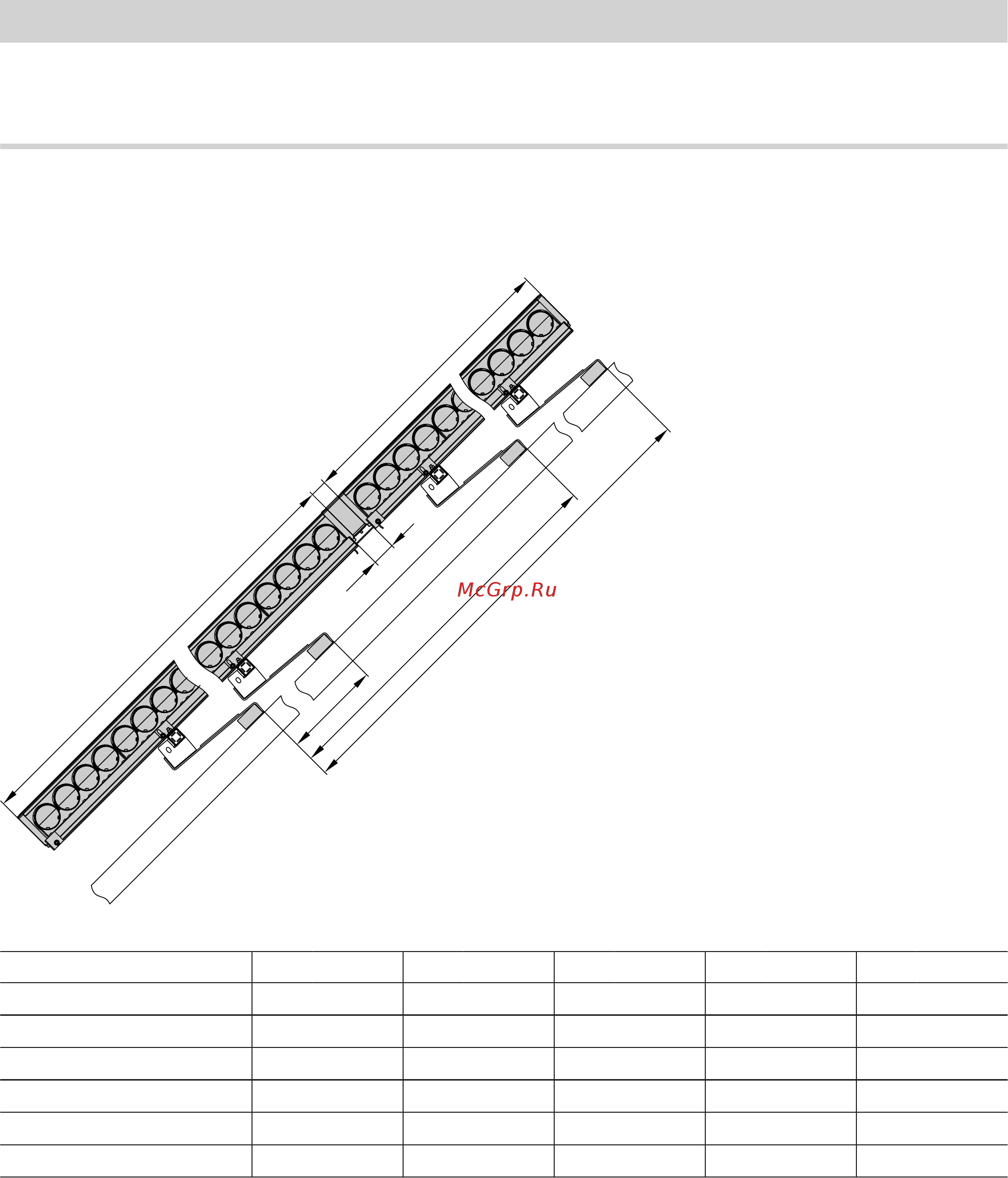

Горизонтальный монтаж (только Vitosol 200-T)
Вакуумные трубки расположены параллельно
коньку крыши.
c
50
d
74
е
f
g
Рис.60
Комбинация c мм d мм e мм f мм g мм
1,51 м
2
1053 — 525 — —
3,03 м
2
2061 — 1030 — —
1,51 м
2
/1,51 м
2
1053 1053 525 1095 1610
1,51 м
2
/3,03 м
2
1053 2061 5025 1350 2380
3,03 м
2
/1,51 м
2
2061 1053 1030 1855 2380
3,03 м
2
/3,03 м
2
2061 2061 1030 2110 3140
Монтаж на скатных крышах с помощью кровельных… (продолжение)
5513 763 RU
