Viessmann Vitosol 300-T SP3B [13/68] Монтаж на скатных крышах с помощью стропильного
![Viessmann Vitosol 300-T SP3B [13/68] Монтаж на скатных крышах с помощью стропильного](/views2/1474709/page13/bgd.png)
13
90°
5.
305
155
90°
8.
90°
90°
90°
90°
90°
9.
b
6.
7.

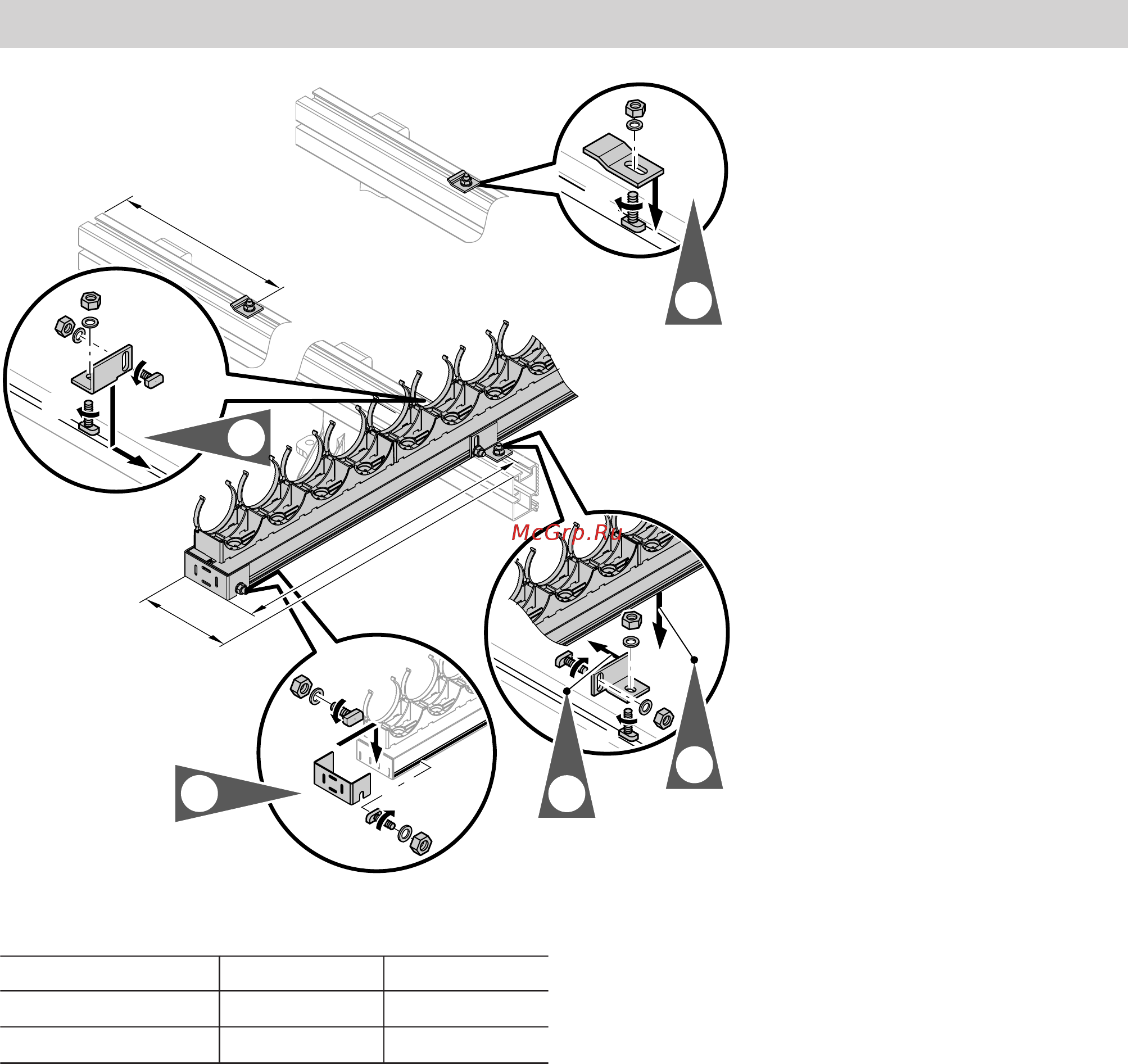

Рис. 13 Учесть размер b в таблице ниже.
Vitosol 200-T a мм b мм
1,51 м
2
230 265
3,03 м
2
480 515
Монтировать соединительный корпус со смеще-
нием относительно крепления для трубок. Тем
самым достигается наклон вакуумных трубок отно-
сительно горизонтали.
Монтаж на скатных крышах с помощью стропильного… (продолжение)
5513 763 RU
