42
Плоскочерепичное покрытие
3
4
2.
1.

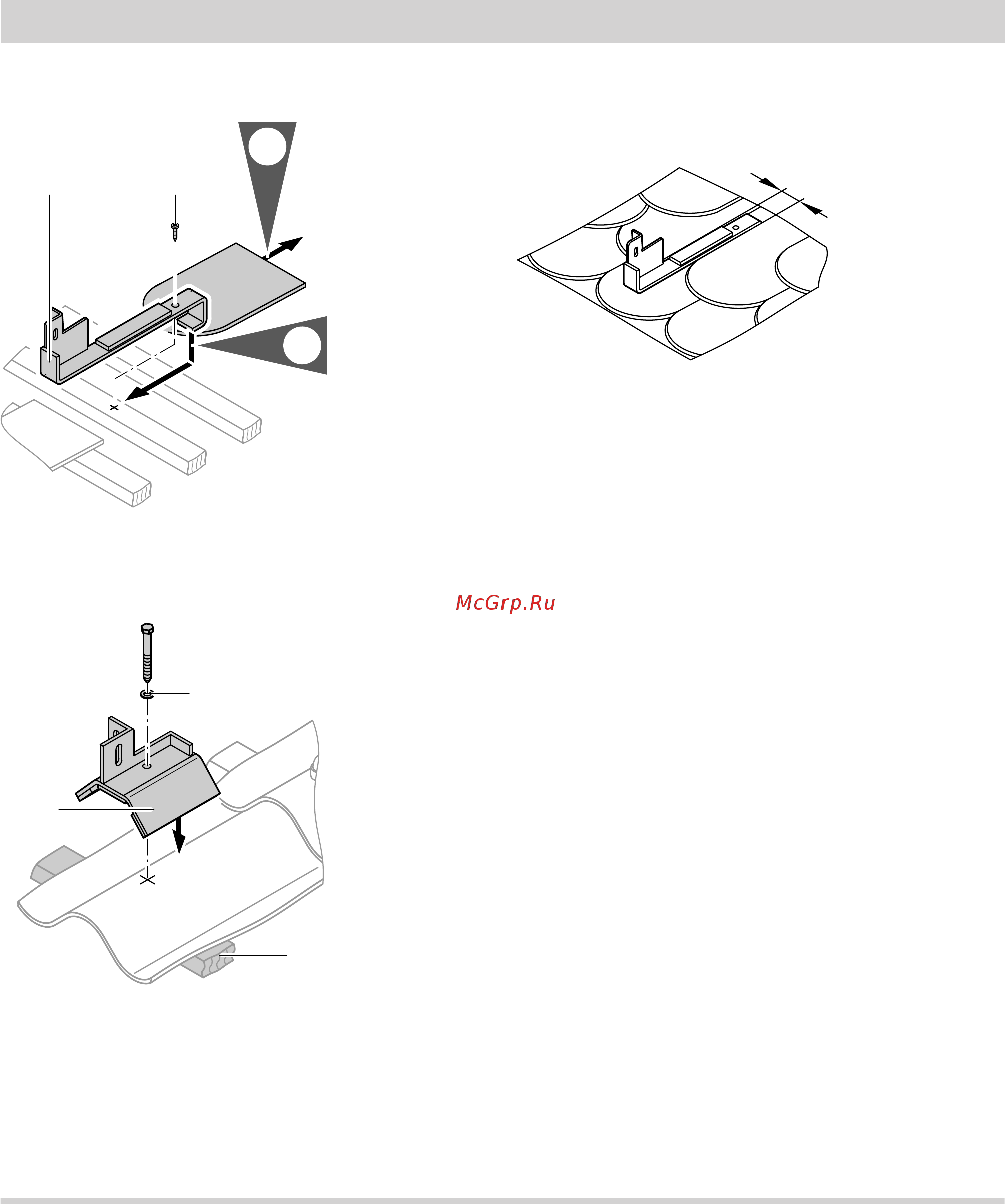

Рис.54
Размеры см. на стр. 42
30
Рис.55
Указание
Обработать черепицу под размер, обрезать
черепицу угловой шлифовальной машиной
примерно на 30 мм.
Гофрированное листовое покрытие
5,6
A
Ø8
B
Рис.56
A
Уплотнительная шайба (предоставляется заказ-
чиком)
B
Имеющаяся обрешетка
Размеры см. на стр. 42
Вертикальный монтаж
Вакуумные трубки расположены перпендикулярно
коньку крыши.
Монтаж на скатных крышах с помощью кровельных… (продолжение)
