12 Версия 1.1.001
БАТ +
Вход N
Вход A
Вход B
Вход C
БАТ +
БАТ +
Вход N
Вход A
Вход B
Вход C
На рис. слева: Вход заземление/Вход нейтраль/Вход фаза А(L1), фаза B(L2), фаза C(L3)
На рис. в середине: Положит. полюс батарей/Общий батарей/Отрицат. полюс батарей
На рис. справа: Выход заземление/Выход нейтраль/ Выход фаза А(L1), фаза B(L2), фаза C(L3)
Необходимо подобрать соответствующий кабель питания, диаметр вывода которого должен
быть больше или равным диаметру соединительных контактов.

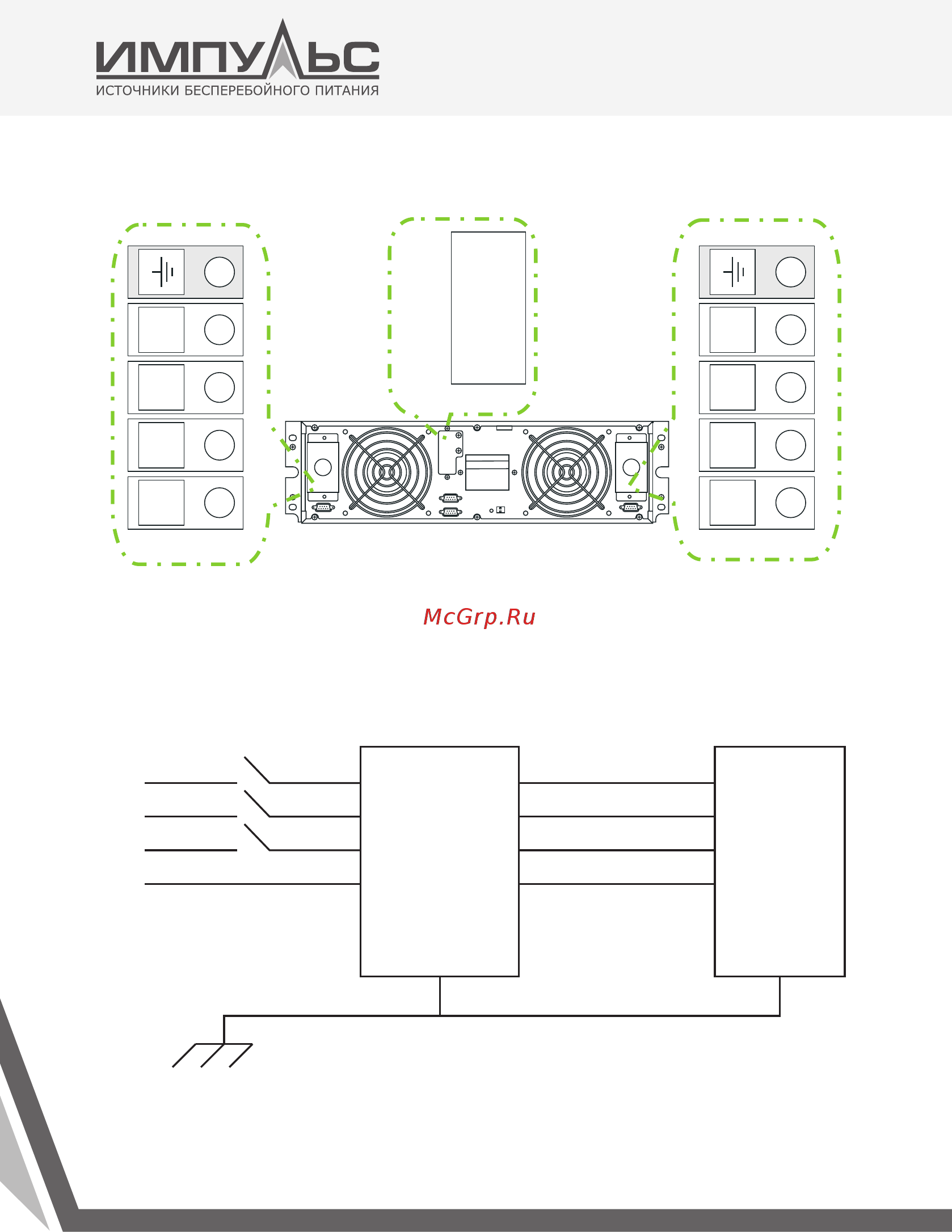

Соединение проводов
Выход A
Выход B
Выход C Нагрузка
ИБП
Выход N
Вход A
Вход B
Вход C
Вход N
L
N
Руководство по эксплуатации
источника бесперебойного питания
ФРИСТАЙЛ33 10-20 кВА
