8 Версия 1.1.001

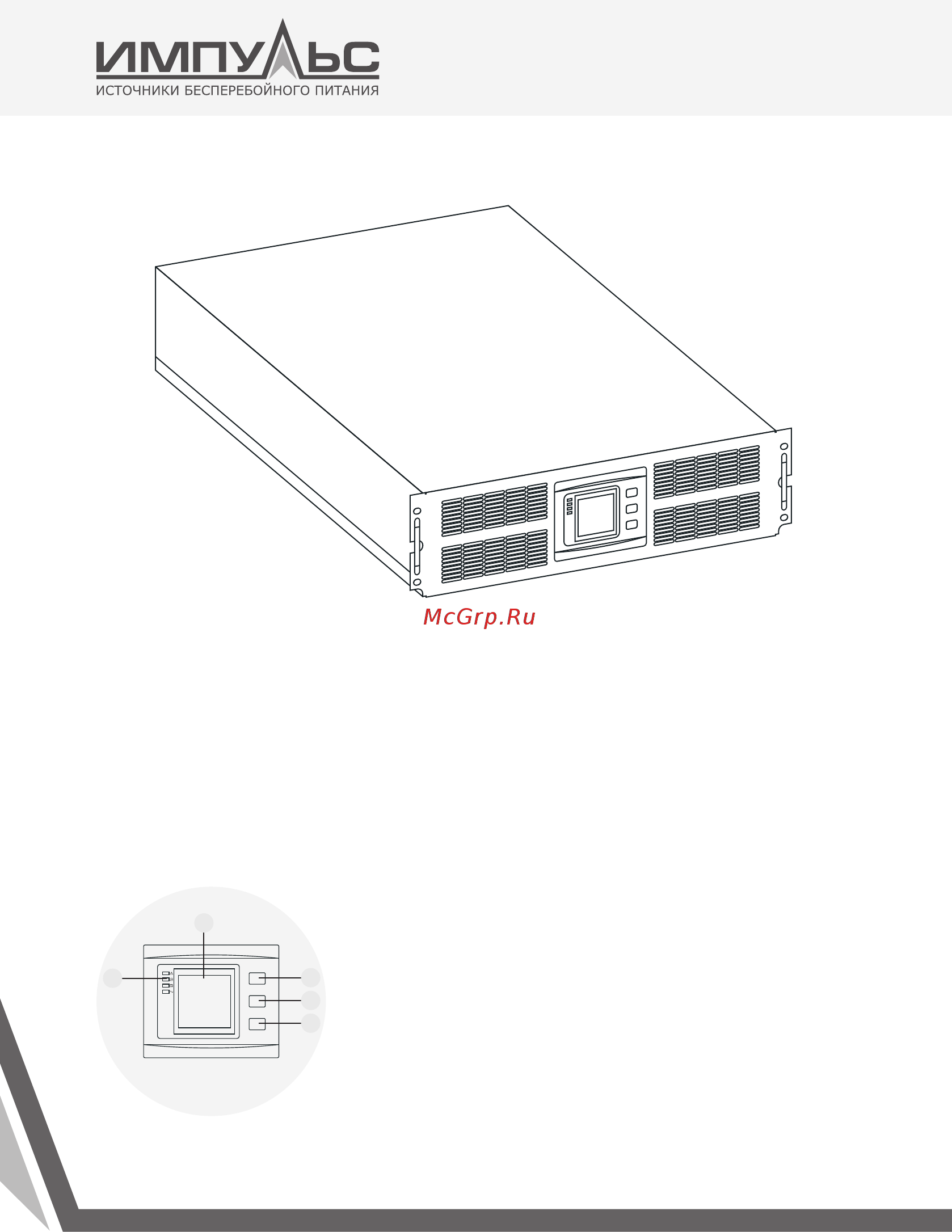

3.3. | Панель управления с ЖК-дисплеем
1.
Светодиодные индикаторы (сверху вниз: «авария», «обход-
ной режим», «работа от батарей», «работа от инвертора»)
2. ЖК-дисплей
3. Кнопка прокрутки
4. Кнопка выключения
5. Кнопка включения («холодный» старт от батарей)
Вид сбоку
1. Ручки
2. Отверстия для фиксирующих винтов
3. ЖК-дисплей
4. Входной разъем
5. Вентилятор охлаждения
6. SNMP-порт
7. RS485/RS232 порт
8. EPO
9. Выходной разъем
10. Разъем для батарей
11. Входной выключатель
12. Порт параллельной работы 1
13. Порт параллельной работы 2
2
1
3
4
5
