36 Версия 1.1.001
4.4.11. Настройка количества параллельно резервируемых устройств

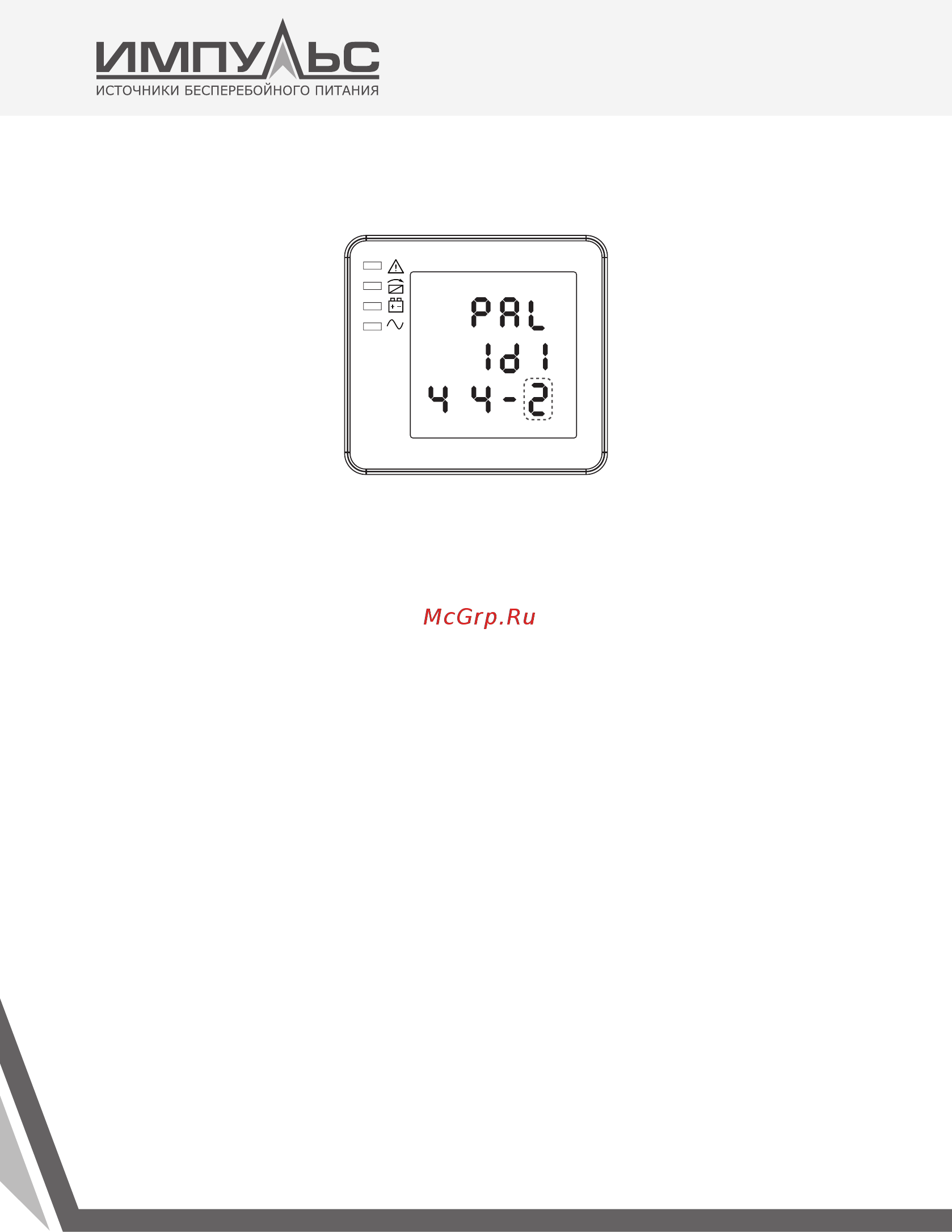

Настройки количества параллельно работающих устройств
(Примечание: Область внутри пунктирной линии будет мигать)
Если в меню настройки количества параллельно работающих устройств нажать кнопку Вкл
q, ИБП перейдет в меню настройки количества параллельно резервируемых устройств. Зна-
чение количества параллельно резервируемых устройств на экране станет мигать, как это
показано на рисунке выше.
4.5. | Запуск параллельной системы
Для запуска параллельной системы необходима исправная работа всех отдельных устройств.
Для примера возьмем 4 устройства, работающие в параллельном режиме:
1.
С помощью кнопки Прокрутки P задайте количество параллельно резервируемых устройств.
Диапазон количества параллельно резервируемых устройств составляет от 0 до 1.
2.
Нажмите кнопку p , чтобы вернуться в меню настройки количества параллельно рабо-
тающих устройств, или кнопку q, чтобы выйти из меню настройки. На этом настройка
параметров через ЖК-панель ИБП завершена.
1.
Убедитесь в правильности подключения входных и выходных кабелей, правильности
чередования фаз. Разомкните батарейный выключатель и проверьте правильность по-
ложительного и отрицательного напряжения батарей.
2.
Подключите кабель параллельной работы, он должен быть подключен по кольцевой схеме.
3. Включите входной выключатель устройства № 1 и задайте через ЖК-дисплей настройки
режима работы, ID, количество в параллельной схеме, количество резервных устройств.
Интерфейс настройки показан на рисунках ниже, необходимо также настроить количество
и емкость аккумуляторов. Значение выходного напряжения и пределы напряжения и ча-
стоты байпас остаются заданными по умолчанию.
Руководство по эксплуатации
источника бесперебойного питания
ФРИСТАЙЛ33 10-20 кВА
