16 Версия 1.1.001
3.9.3. Требования к выполнению параллельного соединения
Группа параллельно соединенных модулей ИБП работает как одна сис тема ИБП. Преимущество
такой работы состоит в обеспечении более высокой степени надежности. Для равномерного
распределения нагрузки и соответствия электромонтажным нормам и правилам, необходимо
соблюдать следующие указания:
1. Все модули ИБП должны быть одноранговыми по мощности и подключены к одному бай-
пасному источнику.
2. Все выходы модулей ИБП должны быть соединены с общей выходной шиной.
3. Используемые кабели питания, в том числе кабели байпасного источника питания и си-
ловые выходные кабели ИБП, должны иметь одинаковые длину и другие характеристики.
Это оптимизирует равномерное распределение нагрузки в обходном режиме работы.
3.9.4 Удаленное аварийное отключение питания параллельной системы

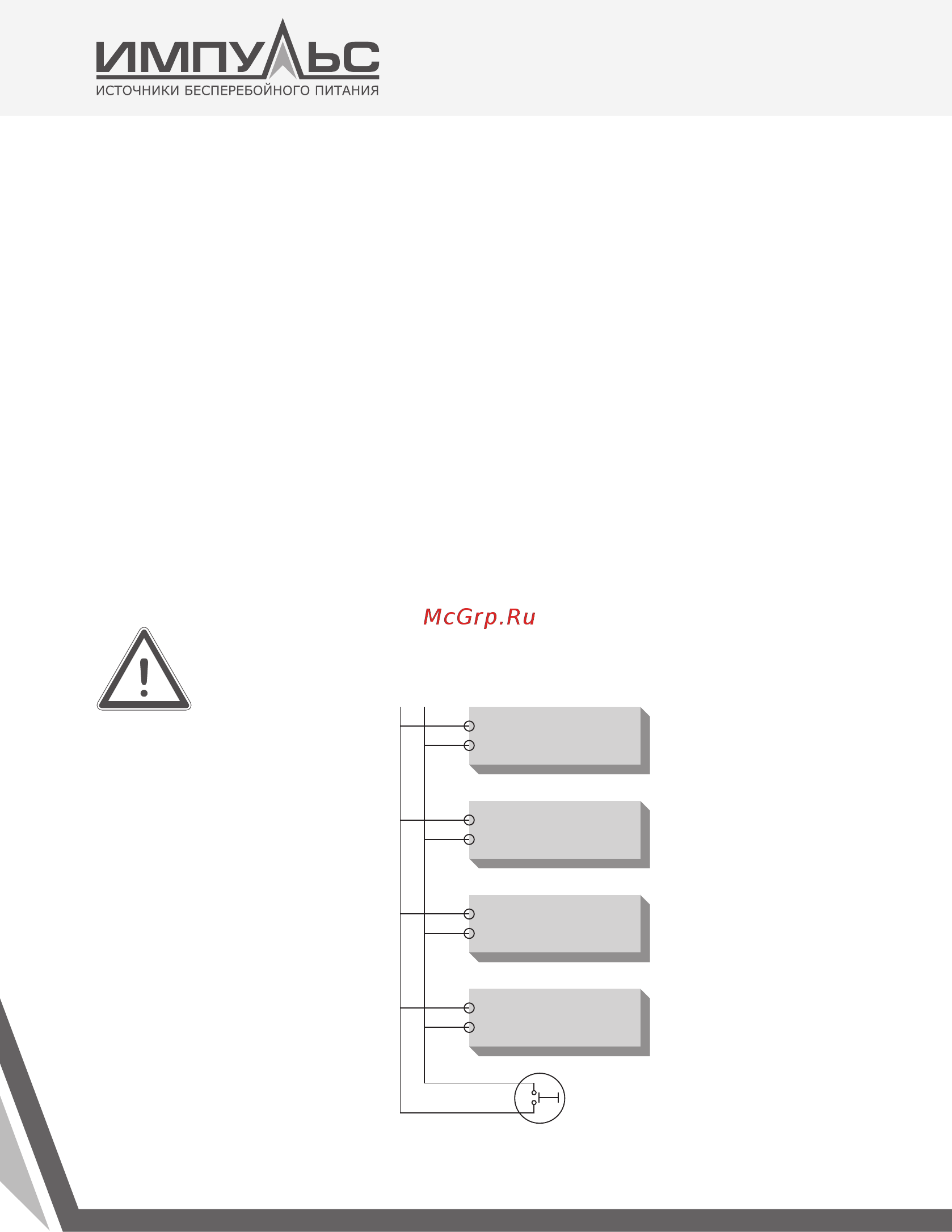

Удаленное аварийное выключение (EPO) системы должно быть подключено параллельно, как
показано на рисунке ниже. При нажатии кнопки удаленного аварийного отключения будут
отключены все ИБП в системе.
ВНИМАНИЕ:
Удаленный аварийный выключатель должен быть не под напряжением и
нормально разомкнутым.
EPO 1
EPO 2
ИБП #1
EPO 1
EPO 2
ИБП #2
EPO 1
EPO 2
ИБП #3
EPO 1
EPO 2
ИБП #4
Аварийный
выключатель
