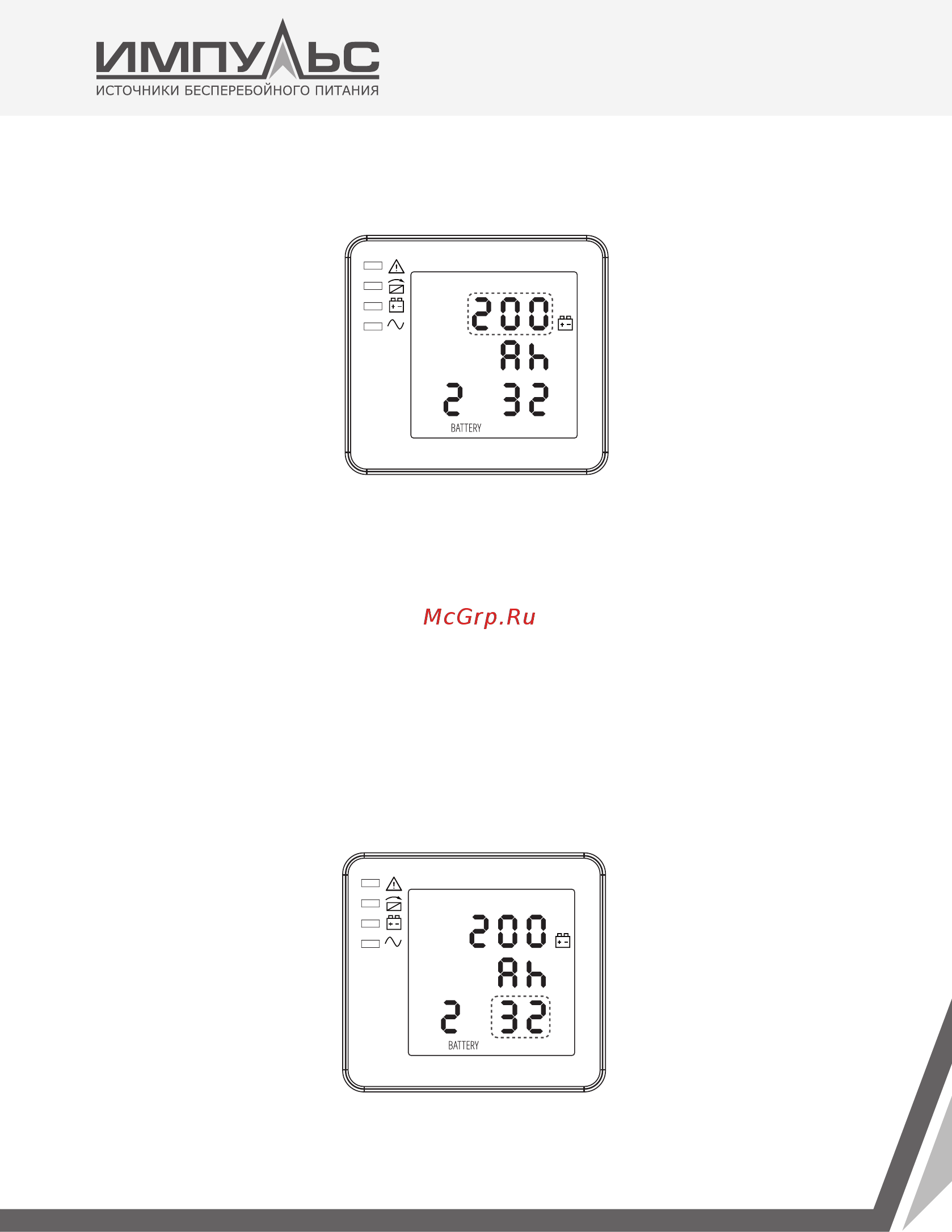

4.4.4. Настройка ёмкости аккумуляторных батарей
Настройка выходного напряжения
(Примечание: Область внутри пунктирной линии будет мигать)
Если в меню настройки частоты нажать кнопку Вкл q, или в меню настройки количества
аккумуляторных батарей нажать кнопку Выкл p, ИБП перейдет в меню настройки емкости
аккумуляторных батарей. Значение емкости аккумуляторных батарей на экране станет
мигать, как это показано на рисунке выше.
1.
С помощью кнопки Прокрутки P выберите другое значение емкости аккумуляторных
батарей. Диапазон емкости аккумуляторных батарей составляет от 1 до 200 Ач. (Примеча-
ние: при нажатии и удерживании кнопки Прокрутки P, можно быстро изменять значение
емкости аккумуляторных батарей).
2.
Для выхода из меню настройки емкости аккумуляторных батарей нажмите кнопку p или q
(с сохранением настроек емкости), будет осуществлен возврат в меню настройки частоты
или в меню настройки количества аккумуляторных батарей.
4.4.5. Настройка количества аккумуляторных батарей
Настройка выходного напряжения
(Примечание: Область внутри пунктирной линии будет мигать)
