34 Версия 1.1.001
Если в меню настройки верхнего предела байпасного напряжения нажать кнопку On q, или
Если в меню настройки нижнего предела байпасного напряжения нажать кнопку Вкл или
в меню настройки параллельного ID нажать кнопку Выкл, ИБП перейдет в меню настройки
зуммера. Значение настройки отображается на экране в виде мигающей строки, как это
показано на Рисунке 14 (примечание: on=без звука; off=со звуком).
1.
При последовательном нажатии кнопки Прокрутки P режим зуммера чередуется с ON
(ВКЛ.) на OFF (ОТКЛ.).
2. Для выхода из меню настройки зуммера нажмите кнопку со стрелкой вверх или со стрел-
кой вниз (с сохранением состояния настройки зуммера), ИБП перейдет в меню настройки
нижнего предела байпасного напряжения или в меню настройки параллельного ID.
Примечание: если устройство работает в автономном режиме, для выхода и сохранения
настроек нажмите кнопку со стрелкой вниз, после чего настройки для автономного рабо-
тающего устройства будут сохранены.
4.4.9. Настройка ID для параллельной работы

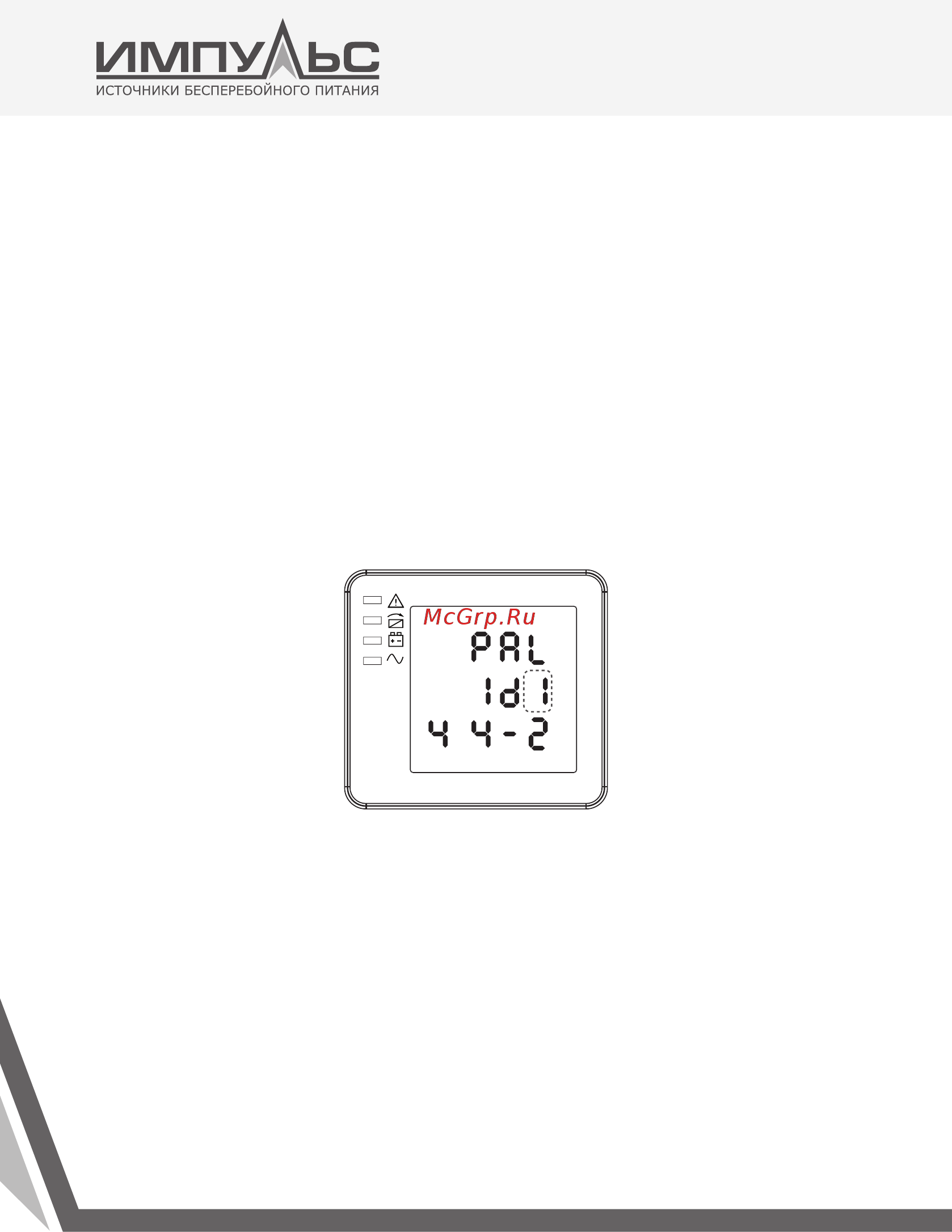

Настройка ID для параллельной работы
(Примечание: Область внутри пунктирной линии будет мигать)
Если в меню настройки нижнего предела байпасного напряжения нажать кнопку Вкл q, или в
меню настройки количества параллельно работающих устройств нажать кнопку Выкл p, ИБП
перейдет в меню настройки параллельного ID. Значение параллельного ID на экране станет
мигать, как это показано на рисунке выше.
1. С помощью кнопки Прокрутки P выберите другое значение параллельного ID. Диапазон
значений параллельного ID составляет от 1 до 4.
2. Для выхода из меню настройки параллельного ID нажмите кнопку p или q (с сохранением
настроек параллельного ID), будет осуществлен возврат в меню настройки нижнего предела
байпасного напряжения или в меню настройки количества параллельно работающих устройств.
Руководство по эксплуатации
источника бесперебойного питания
ФРИСТАЙЛ33 10-20 кВА
