14 Версия 1.1.001

ПРЕДУПРЕЖДЕНИЕ!

При последовательном соединении соблюдайте полярность, т. е. располагайте

межэлементные и межблочные соединения полюсом (+) к полюсу (-).

Запрещается использовать аккумуляторные батареи разной емкости и разных

изготовителей. Не используйте также новые батареи со старыми.

ПРЕДОСТЕРЕЖЕНИЕ!

При соединении аккумуляторных проводов с клеммами автоматического

выключателя аккумулятора и при соединении проводов от клемм автомати-

ческого выключателя аккумулятора к клеммам на колодке ИБП соблюдайте

полярность, т. е. (+) к (+) / (-) к (-). В целях безопасности отсоедините одну или

более одной межэлементных соединительных перемычек. Подключать пере-

мычки и замыкать выключатель допускается только с разрешения руководителя

пусконаладочных работ.

ВНИМАНИЕ!

Не допускается эксплуатация ИБП без аккумуляторных батарей.

3.9. | Многомодульное соединение ИБП

Базовые процедуры установки сис темы из параллельно подк люченных ИБП в сос таве дву х и

более модулей ИБП практически ничем не отличается от установки одиночного блока ИБП.

Ниже представлены указания по параллельному соединению.

3.9.1. Установка силового блока ИБП

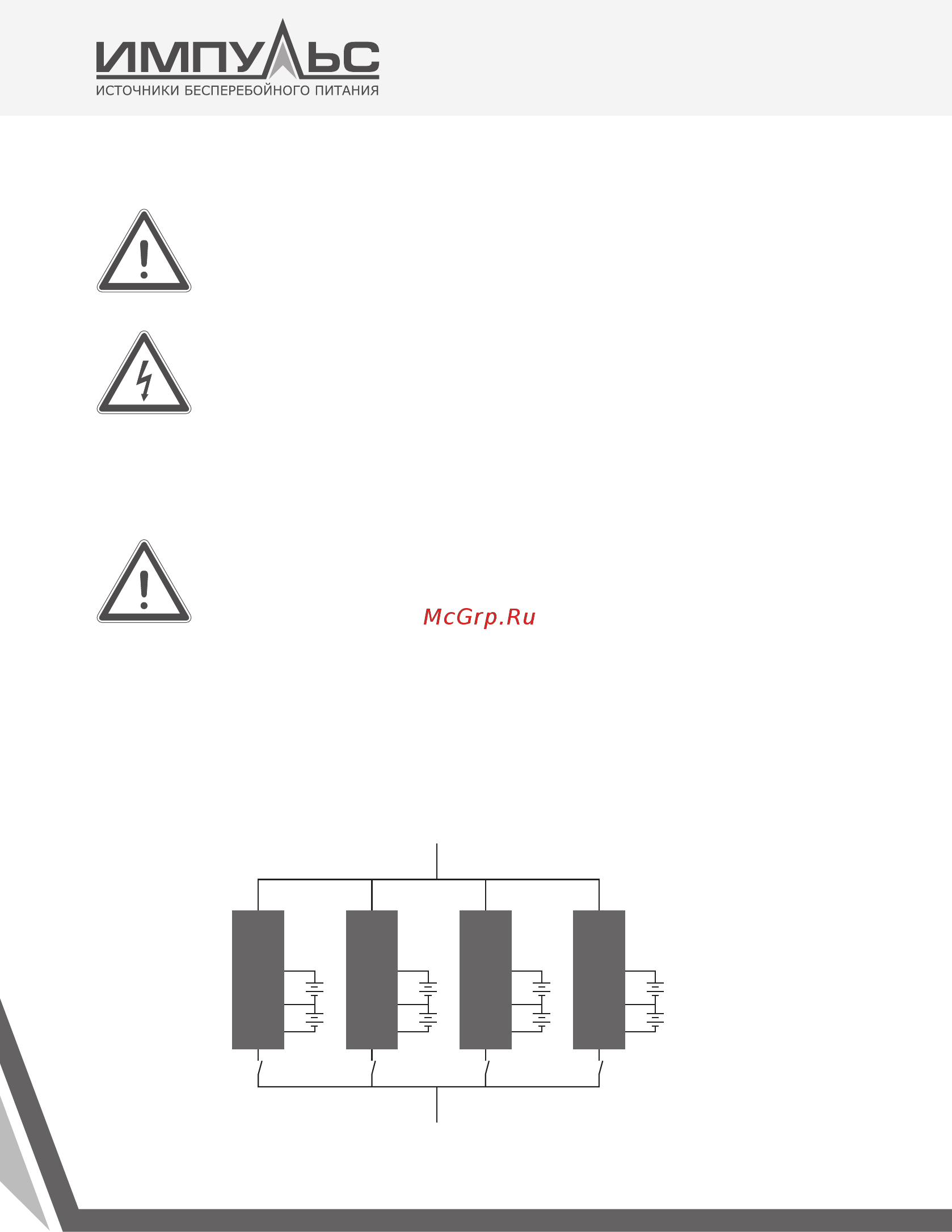

Выполнить параллельное соединение всех ИБП, как показано на рисунке ниже.

ИБП 4ИБП 3

ВХОД

ВХОД ПЕРЕМЕННОГО ТОКА

НАГРУЗКА

ВЫХОД ПЕРЕМЕННОГО ТОКА

ИБП 2ИБП 1
