18 Версия 1.1.001
◆

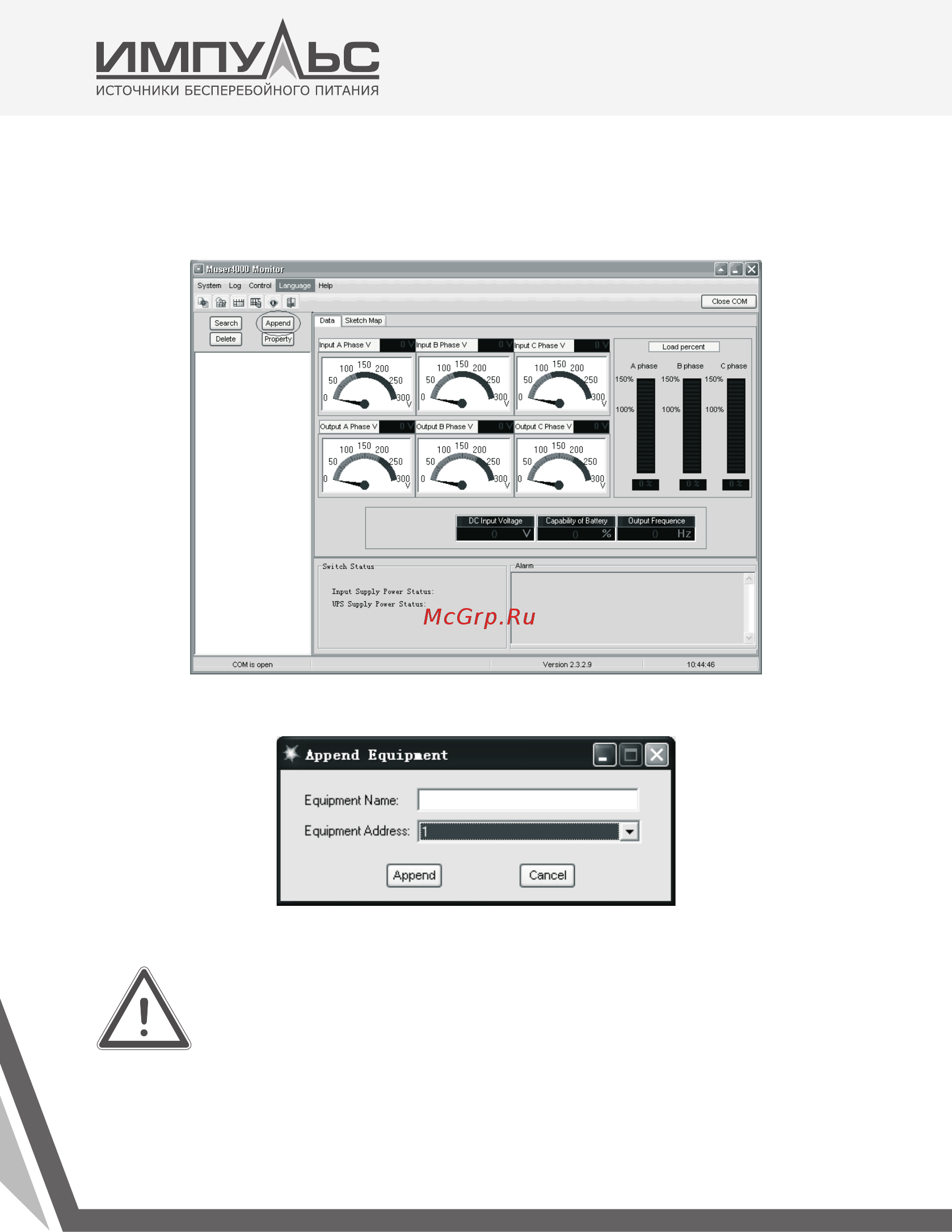

На главной странице ПО Muser4000 нажмите кнопку “Append” и перейдите к окну
«Append equipment».
◆
Введите имя ИБП в поле “Equipment Name” и порядковый номер ИБП в поле «Equipment address».
◆ Нажмите кнопку «Append» для выполнения соединения между ИБП и компьютером.
ВНИМАНИЕ:
Если ИБП работает в нормальном режиме, питая нагрузку от инвертора, для уста-
новки значения выходного напряжения и частоты необходимо отключить инвертор.
Руководство по эксплуатации
источника бесперебойного питания
ФРИСТАЙЛ33 10-20 кВА
